4.4 Anschließen (AC) des Wechselrichters
Gefahr
Lebensgefahr durch Stromschlag!
X Beim Arbeiten an der Photovoltaikanlage den Wechselrichter von der
AC-Stromver sorgung trennen.
X DC-Schalter ausschalten.
X Sicherstellen, dass die Stromversorgung nicht unbeabsichtigt wieder ein-
geschaltet werden kann.
4.4.1 Wechselrichter an die AC-Leitung anschließen
1. Schalten Sie den DC-Schalter aus.
2. Konfektionieren Sie den AC-Stecker:

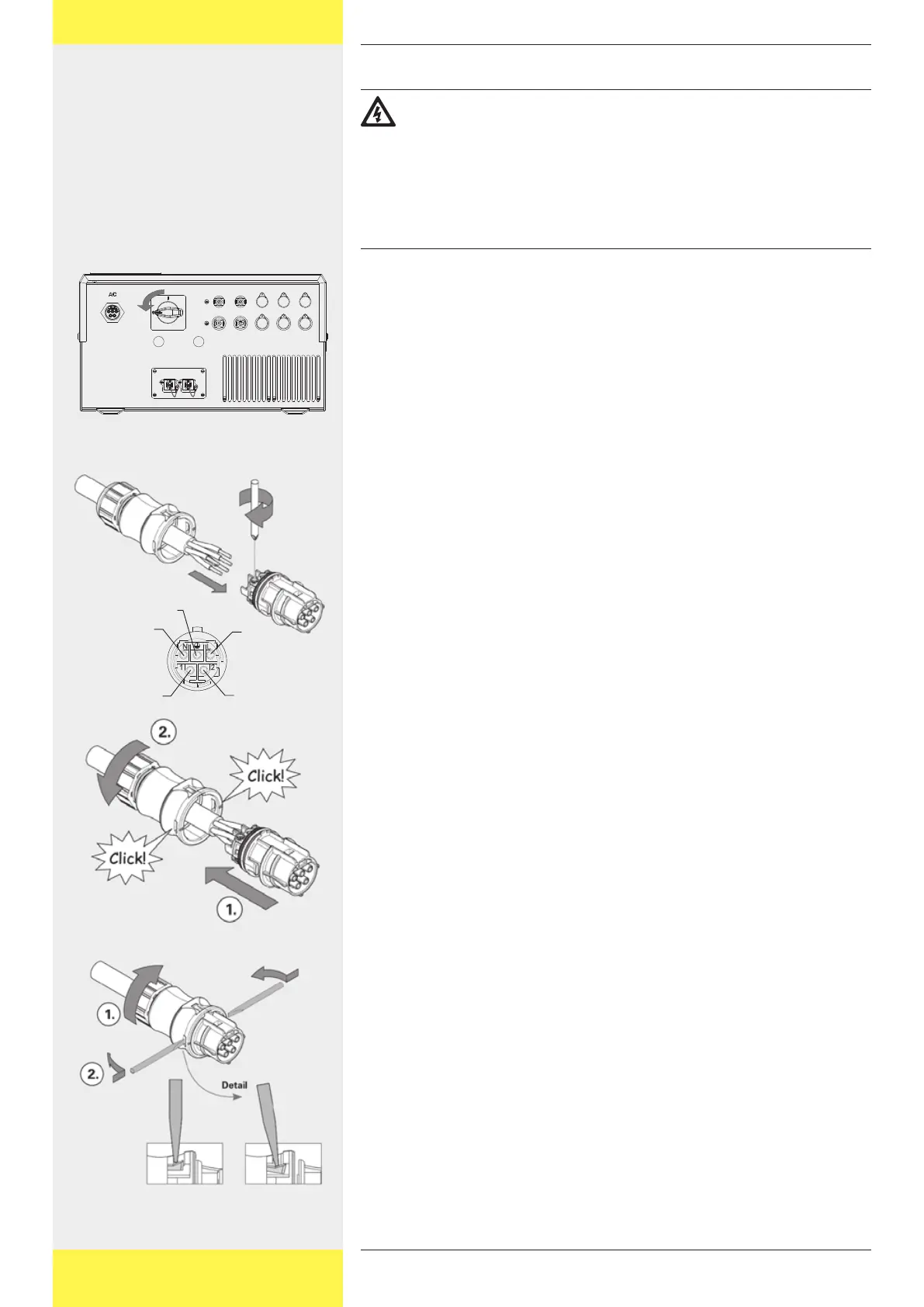

Die Steckerbelegung ist neben den Kontakten aufgedruckt bzw. der neben-
stehenden Zeichnung zu entnehmen.
3. Schließen Sie den Stecker:
Schieben Sie den Stecker in das Gehäuse, bis er einrastet.
Drehen Sie die Verschraubung von Hand fest.
4. Um den Stecker bei Bedarf wieder zu öffnen:
Lösen Sie die Verschraubung.
Drücken Sie die Verriegelung mit einem Schraubendreher an der gezeigten
Stelle zusammen und
schieben Sie den Stecker aus dem Gehäuse.
Phase 1
Phase 2
Phase 3
Neutralleiter
