5
1) ground signal ground/protective ground disconneting switch = o = on
2) power on/o status indicator
3) clip overload indicator
4) volume master level control
5) treble treble frequency level control
6) bass bass frequency level control
7) level aux in level control
8) aux in stereo input for additional signal sources (e.g. CD-player),
Cinch/RCA-sockets (white = left channel, red = right channel)
9) level mic in level control
10) mic in signal input - combo socket for 6.3 mm mono jackplug and
XLR male connectors (symmetrical, 48V phantom power)
11) level line in level control
12) line in signal input - 6.3 mm mono jack socket,
factory provided phantom power not activated
13) phantom power 9V 9V phantom power indicator - option – default setting: not activated
14) pre EQ insert pre equalizer, 6.3 mm stereo jack socket,
tip = send, ring = return,
15) post EQ insert post equalizer, 6.3 mm stereo jack socket,
tip = send, ring = return
16) power on power on/o switch with mains socket and fuse holder
(ref. to technical data: mains fuse)
master
eq
aux in
mic in
line in
insert

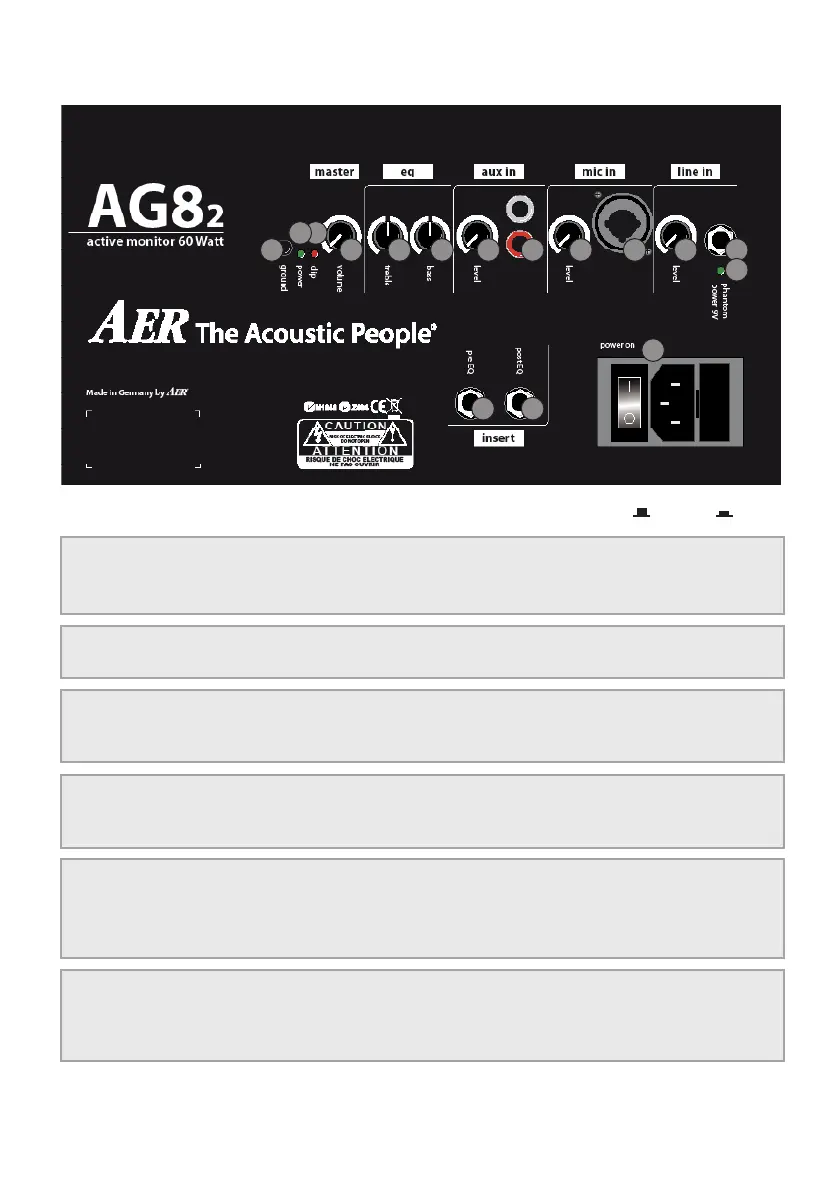

3. Controls and connections
3
4 6 7 8 95 10 11 12
13
14 15
16
1
2
