4
2. Safety instructions
The following guidelines shall help minimize the risk
of injury through re or electric shock.
1. Carefully read these safety notes before you use
the device!
2. Keep these safety notes in a safe place.
3. Pay attention to all warnings, instructions and ad-
ditional texts on the unit.
4. Do not install or use your device in close proximity
to water or if you are wet yourself.
5. Use your device in a safe place where nobody can
step on cables or trip over and damage them.
6. Always pull the mains plug before cleaning your
device. Use only a dry cloth for cleaning. Avoid the
use of detergents and do not let any liquids seep into
the unit.
7. Never install your device close to units with strong
electromagnetic elds such as large mains transfor-
mers, revolving machines, neon illumination etc. Do
not lay signal cables parallel to power current cables.
8. There are no user-serviceable components inside
the unit. To avoid the risk of an electric shock, the
unit must not be opened. All maintenance, adjust-
ment and repair works should be carried out by quali-
ed staff only. Any unauthorized tampering will void
the 2-year warranty.
9. In keeping with the EMV regulations screened
cables with correctly tted connectors must be used
for all signal connections.
10. Always use an earthed power supply with the
correct mains voltage. If you are in doubt about the
power outlets ground, have it checked by a qualied
technician.
11. Cable up your device only when it is powered off.
3. Controls and connections
channels 1 + 2
efx
mains & master
CPT IF_BasicPerfor-
2. Sicherheitshinweise
Die folgenden Hinweise dienen der Minimierung des Verletzungsrisi-
kos durch Feuer und Stromschlag.
1. Lesen Sie diese Sicherheitshinweise aufmerksam, bevor Sie das
Gerät benutzen!
2. Bewahren Sie diese Sicherheitshinweise sorgfältig auf.
3. Beachten Sie alle Warnhinweise, Anleitungen und Zusatztexte, die
auf dem Gerät angebracht sind.
4. Installieren und verwenden Sie Ihr Gerät nicht in unmittelbarer
Nähe von Wasser, oder wenn Sie selbst nass sind.
5. Betreiben Sie Ihr Gerät an einem geschützten Ort, so dass niemand
auf Kabel treten oder über sie fallen und sie beschädigen kann.
6. Achten Sie auf ungehinderte Belüftung des Gerätes, verdecken Sie
nie vorhandene Belüftungsönungen oder -gitter.
7. Ziehen Sie vor der Reinigung des Geräts den Netzstecker. Reinigen
Sie das Gerät nur mit einem trockenen Tuch, vermeiden Sie den
Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssig-
keit in das Gerät eindringt.
8. Verwenden Sie ausschließlich passende Ersatzsicherungen mit der
richtigen Stromstärke und der richtigen Abschaltcharakteristik. Si-
cherungen niemals icken! Ziehen Sie den Netzstecker, bevor Sie
eine Sicherung wechseln. Brennt eine Sicherung nach kurzer Zeit
erneut durch, so muss das Gerät überprüft werden.
9. Installieren Sie ihr Gerät niemals in der Nähe von Geräten mit star-
ken elektromagnetischen Feldern, wie z.B. großen Netztransfor-
matoren, umlaufenden Maschinen, Neonbeleuchtungen etc. Ver-
legen Sie die Signalkabel nicht parallel zu Starkstromleitungen.
10. Das Innere des Gerätes enthält keine durch den Benutzer zu
reparierenden Teile. Um eine Gefährdung durch Stromschlag
auszuschließen, darf das Gerät nicht geönet werden. Wartung,
Abgleich und Reparaturen dürfen nur von qualiziertem Perso-
nal ausgeführt werden. Im Falle eines Fremdeingris erlischt die
2-jährige Gewährleistung.
11. Für die Einhaltung der EMV-Forderung müssen geschirmte Kabel
mit korrekt angeschlossenen Steckverbindern für alle Signalan-
schlüsse verwendet werden.
12. Verwenden Sie immer einen geerdeten Stromanschluss mit der
richtigen Netzspannung. Falls Sie Zweifel haben, ob der Anschluss
geerdet ist, lassen Sie ihn durch einen qualizierten Fachmann
prüfen.
13. Verkabeln Sie Ihr Gerät nur im ausgeschalteten Zustand.
3. Bedienelemente und Anschlüsse
Frontseite oben (von links nach rechts):
channel 2
input Kombibuchse für 6,3 mm-Klinkenstecker
und XLR-Stecker
line/mic Schalter zur Wahl der Signalquelle.
line: Für Instrumente (Tonabnehmer),
nur über Klinkenstecker.
mic: Für Mikrofone mit Klinken- oder
XLR-Stecker.
clip Diese Anzeige warnt vor Übersteuerung
des Signaleingangs.
gain Eingangspegel-Regler
bass Bass-Klangregler
treble
Höhen-Klangregler
pan Regler zur Verteilung des Eektsignals.
Linksanschlag: interner Eekt auf Kanal 1 /
externer Eekt auf Kanal 2
Mitte: interner und externer Eekt zu gleichen Teilen
auf beiden Kanälen
Rechtsanschlag: externer Eekt auf Kanal 1 /
interner Eekt auf Kanal 2
select Taster zur Eektauswahl
level Regler zur Einstellung des Eektpegels
(mischt den internen Eekt zu)
power Diese Anzeige signalisiert die Betriebsbereitschaft
des Gerätes
master Regler zur Einstellung des Gesamtpegels
(Lautstärke)
IF_Compact_602_20110913
1
2
3 3
4 4
5
6 67 8 8
9
10
11 12 13 14 15

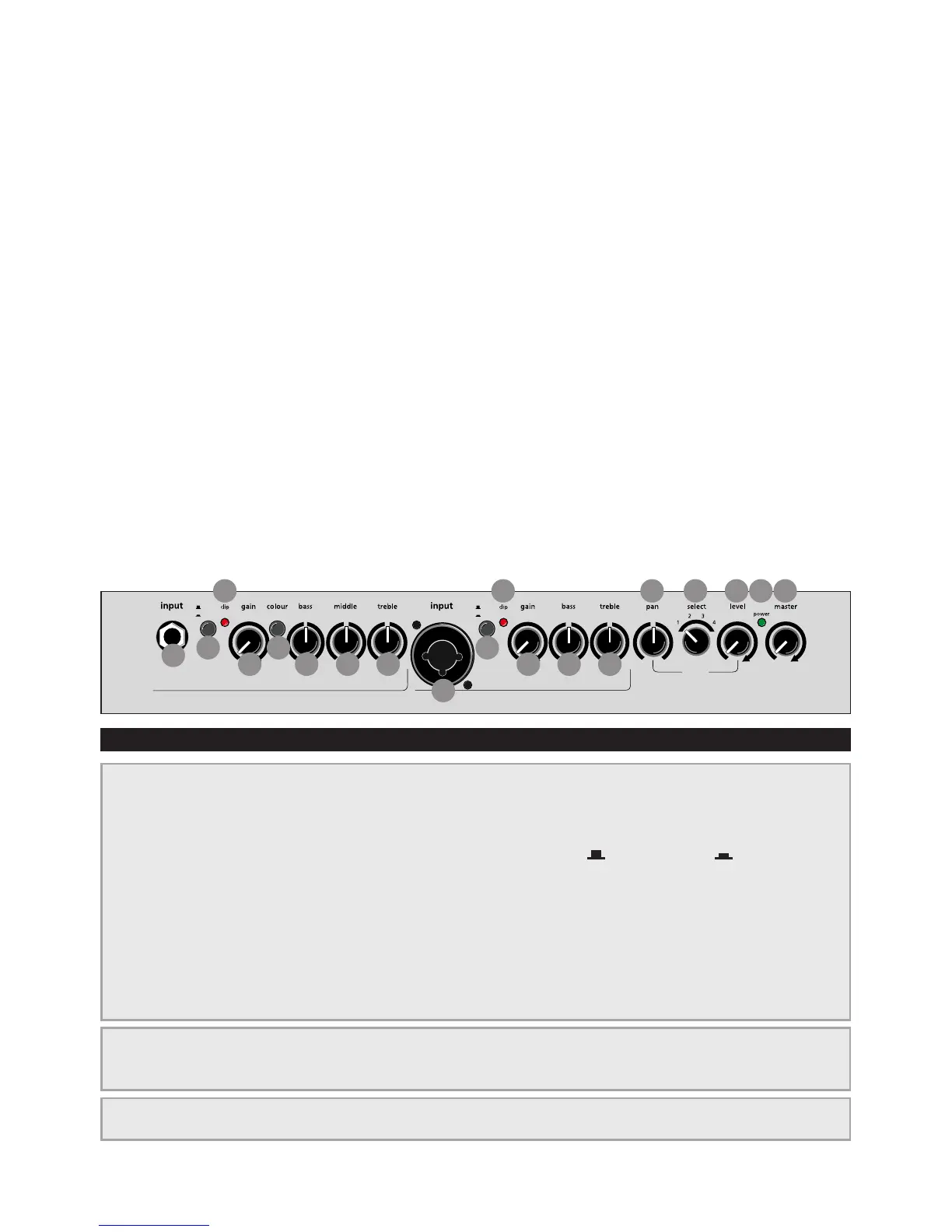

3.1 Front side
1) input (ch. 1) signal input, socket for 6,3 mm mono jackplug
2) high/low input sensitivity switch, attenuator off/on
3) clip overload indicator
4) gain input level control
5) colour tone colour lter activation switch = not active = active
6) bass bass frequency level control
7) middle middle frequency level control
8) treble treble frequency level control
9) input (ch. 2) signal input, combo-socket for 6,3 mm mono jackplug and
XLR-connectors
10) line/mic signal source selector switch: line (only via jackplug)
for instruments (pickup) and other line level sources,
mic (only via XLR-connector) for microphones
11) pan effect signal distribution control
12) select effect select switch
13) level level control internal effect
14) power on/off status indicator
15) master master level control
