CARATTERISTICHE
•
FEATURES
0
10
20
30
40
50
60
70
80
90
kPa 100
0 2 4 6 8 10 12 14 16 18 20 l/h x 1.000
1" 1/41" 1" 1/2
Perdita di carico •
Pressure drop
Portata acqua • Water flow

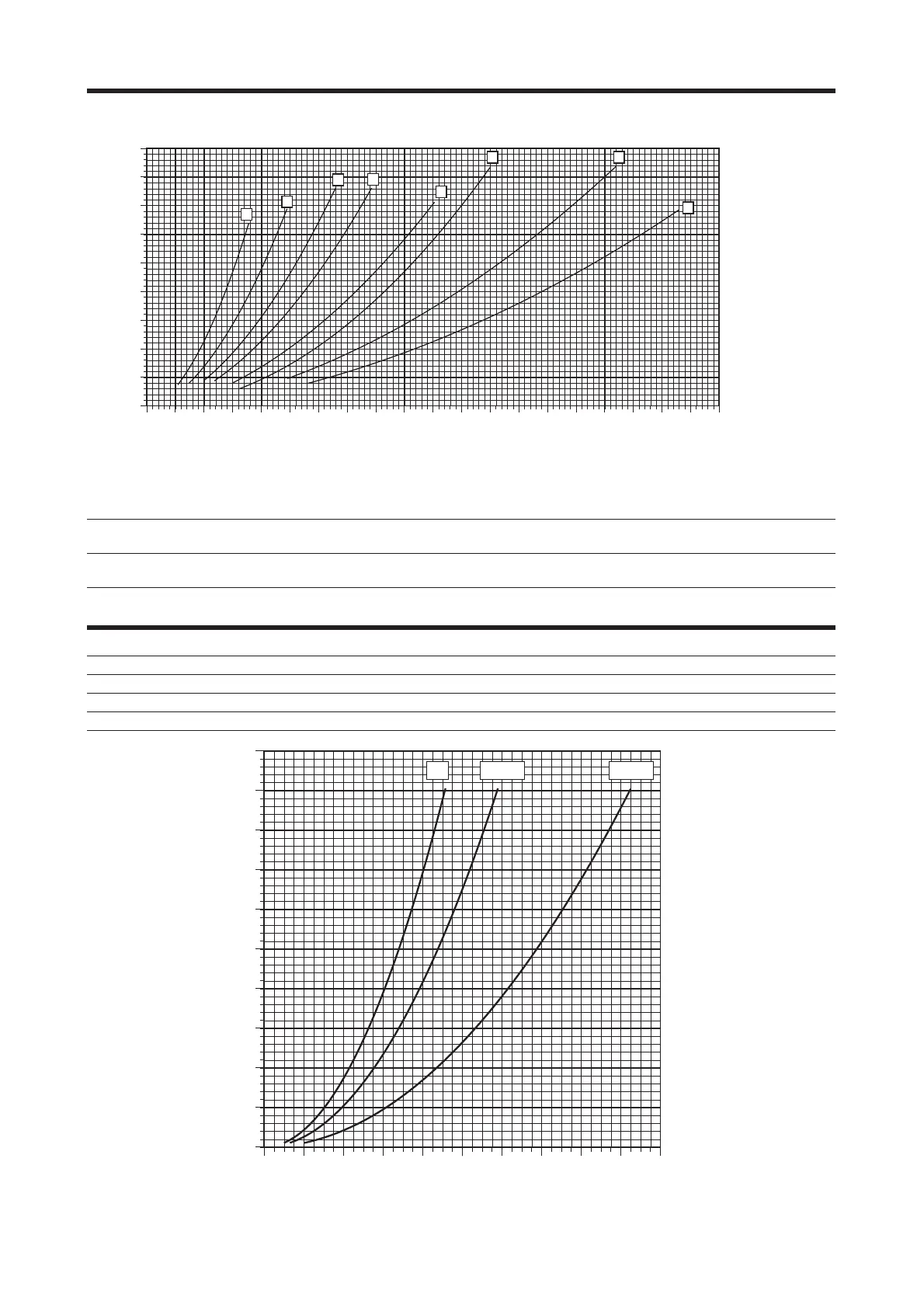

TAV 2 PERDITE DI CARICO FILTRO ACQUA • WATER FILTER PRESSURE DROPS
Mod. 21 3 4 - 47 6 - 67 8 - 87 9 - 97 11 - 117 16 - 167
1” ✔ ✔ ✔
1” 1/4 ✔ ✔ ✔
1” 1/2 ✔ ✔
TAV 1 PERDITA DI CARICO EVAPORATORE • EVAPORATOR PRESSURE DROPS
0
10
20
30
40
50
60
70
80
kPa 90
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 m
3
/h
A
B
C
D
E
F
G
H
Perdita di carico •
Pressure drop
Portata acqua • Water flow
Le perdite di carico dei diagrammi precedenti sono relative ad una temperatura media dell’acqua di 10 °C. La tabella seguente riporta la
correzione da applicare alle perdite di carico al variare della temperatura media dell’acqua.
The pressure drops in the charts above refer to an average water temperature of 10 °C. The following table shows the corrections to apply to
the pressure drops with a variation in average water temperature.
Temperatura media dell’acqua
5 10 15 20 30 40 50
Average water temperature
Coefficiente moltiplicativo
1,02 1 0,985 0,97 0,95 0,93 0,91
Correction factor
AN AN-H
A = 21
B = 3
C = 4 - 47
D = 6 - 67
E = 8 - 87
F = 9 - 97
G = 11 - 117
H = 16 - 167
