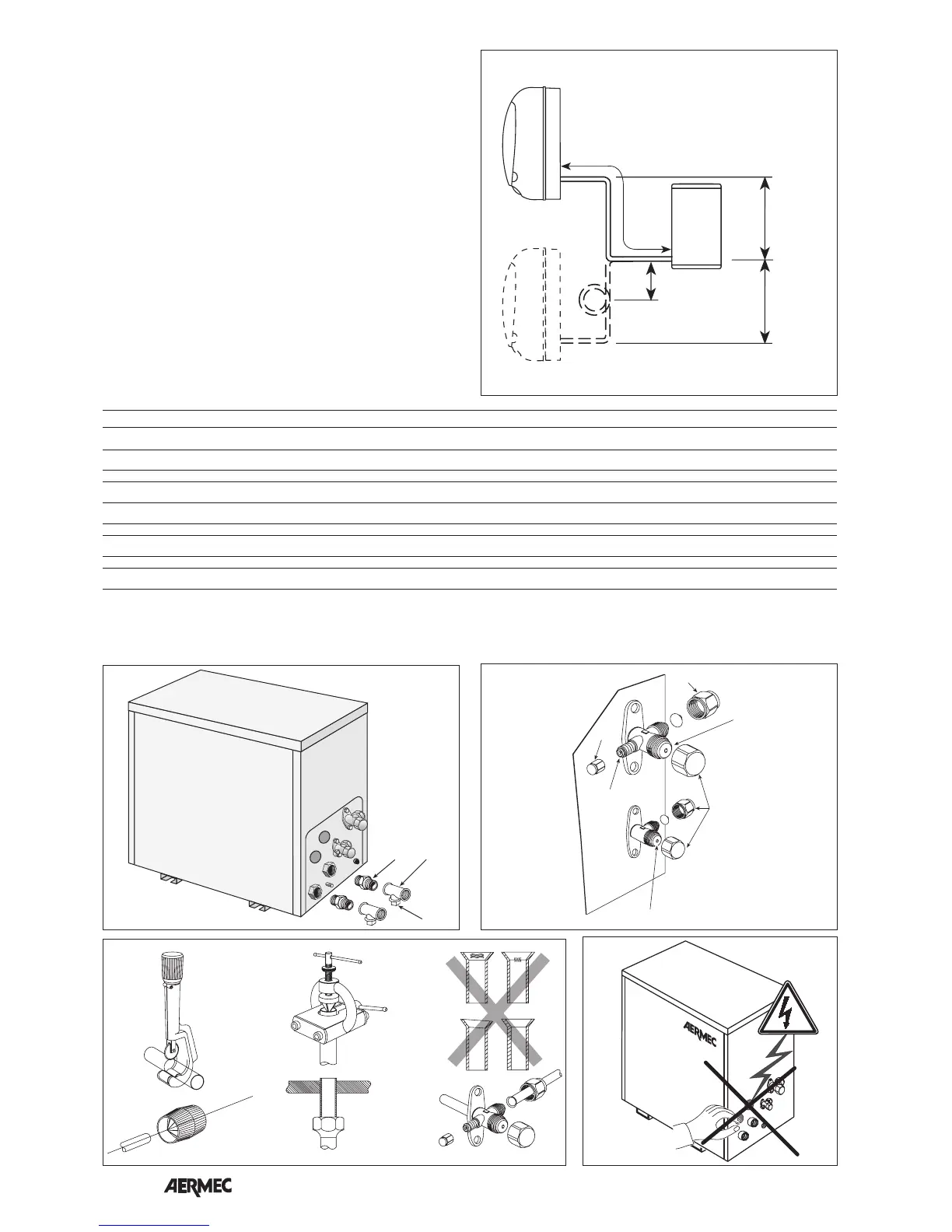

38
Deutsche
Leitungsquerschnitts zu vermeiden);
- Das Kondensatablaßrohr installieren (siehe Abschnitt
“Kondensatablaß”);
- Die Schutzverschlüsse an den Enden der Kühlleitungen entfer-
nen und die Verschraubungen an der externen Einheit festziehen.
Dabei sind Schlüssel und Konterschlüssel zu verwenden, um ein
Verziehen der Gehäusestruktur zu vermeiden (2);
- Die Vakuumpumpe an den Nadeldosen (A) der Gasleitungen
anschließen;
- Die Hähne nicht öffnen (das Vakuum muß in den Leitungen
und des Inneneinheiten hergestellt werden);
- Ein Vakuum von 100 - 120 mmHg erzeugen;
- Nach Durchführung dieser Vorgänge und endgülti-
gem Abnehmen der Vakuumpumpe, die Hähne vollstän-
dig öffnen. Dazu die Muttern (B) mit Hilfe eines 4-mm-
Sechskantschlüssels lösen;
- Die Kappen (C) wieder aufsetzen und festziehen;
- Kondensatablaß durchführen;
- Nachdem überprüft wurde, daß alle Vorgänge ordnung-
sgemäß durchgeführt wurden und die Leitungen sich in ihrer
endgültigen Lage befinden, die Kabel und Kühlleitungen
zusammenbinden und durch Schellen verankern.
1
2
3
A
B
B
C
C
C
Max.
+7 m.
Max.
-7 m.
Max. 15 m.
3 m.
CWX
SAMMLER EINPLANEN
Mod. CWX 1217 1817 2417
LG Ø [mm] 12,7 x 0,81 (
1
/
2
”) 12,7 x 0,81 (
1
/
2
”) 15,88 x 0,81 (
5
/
8
”)
CS [N.m] 49 ÷ 59 49 ÷ 59 62 ÷ 76
LL Ø [mm] 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”)
CS [N.m] 15 ÷ 20 15 ÷ 20 15 ÷ 20
L max. [m] 15 15 15
H max. [m] 7 7 7
LG = Gasleitung
LL = Flüßigkeitsleitung
CS = Drehmoment Anschluß Verschraubung
L max. = max. Länge der Kältemittelleitungen
H max. = Max. Höhenunterschied zwischen Innen- und
Außeneinheit
