AERMEC CWXR407C - Page 39

39
Deutsche

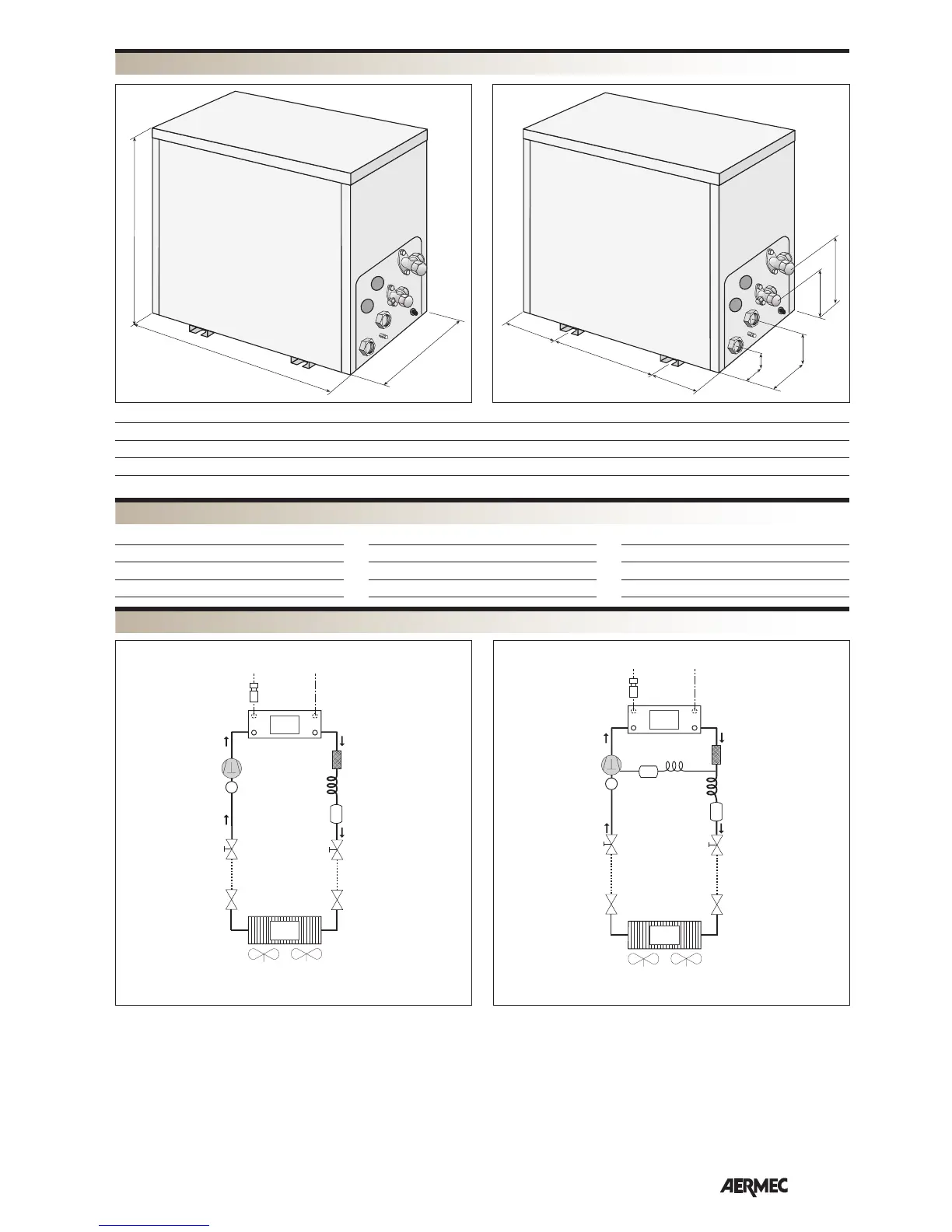

ABMESSUNGEN [mm]
B
A
C
A B C
CWX 1217 450 470 260
CWX 1817 450 470 260
CWX 2417 570 470 260
267
83
137
41
192
96
54
121
82
CL = Kapillarrohr
CLI = Kapillareinspritzung
CN = Verflüssiger
CP = Verdichter
EV = Verdampfer
FC = Kältemittelanschlüß
FD = Filter-Trockner
FM = Filter
LG = Kühlleitung
RU = Absperrventil
SEP = Kältemittelabscheider
V = Ventilator
CP
FD*
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
FM
CN
VP
CWX 1217
CP
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
CLI
FM
FM
FD*
CN
VP
CWX 1817 - 2417
LEGENDE DES KÄLTEKREISLAUFS
LAY-OUT KÄLTEKREISLAUF UND REGELEINRICHTUNGEN
