47
Español
con un radio inferior a los 100 mm con el fin de no aplastar la
sección de los tubos);
- ponga en funcionamiento el tubo de descarga del agua
de condensación (véase el párrafo “Descarga del agua de
condensación”);
- quite las protecciones de las extremidades de las líneas de
refrigeración y apriete los accesorios de la unidad externa
usando una llave y segunda llave para evitar torsiones en la
estructura de la máquina;

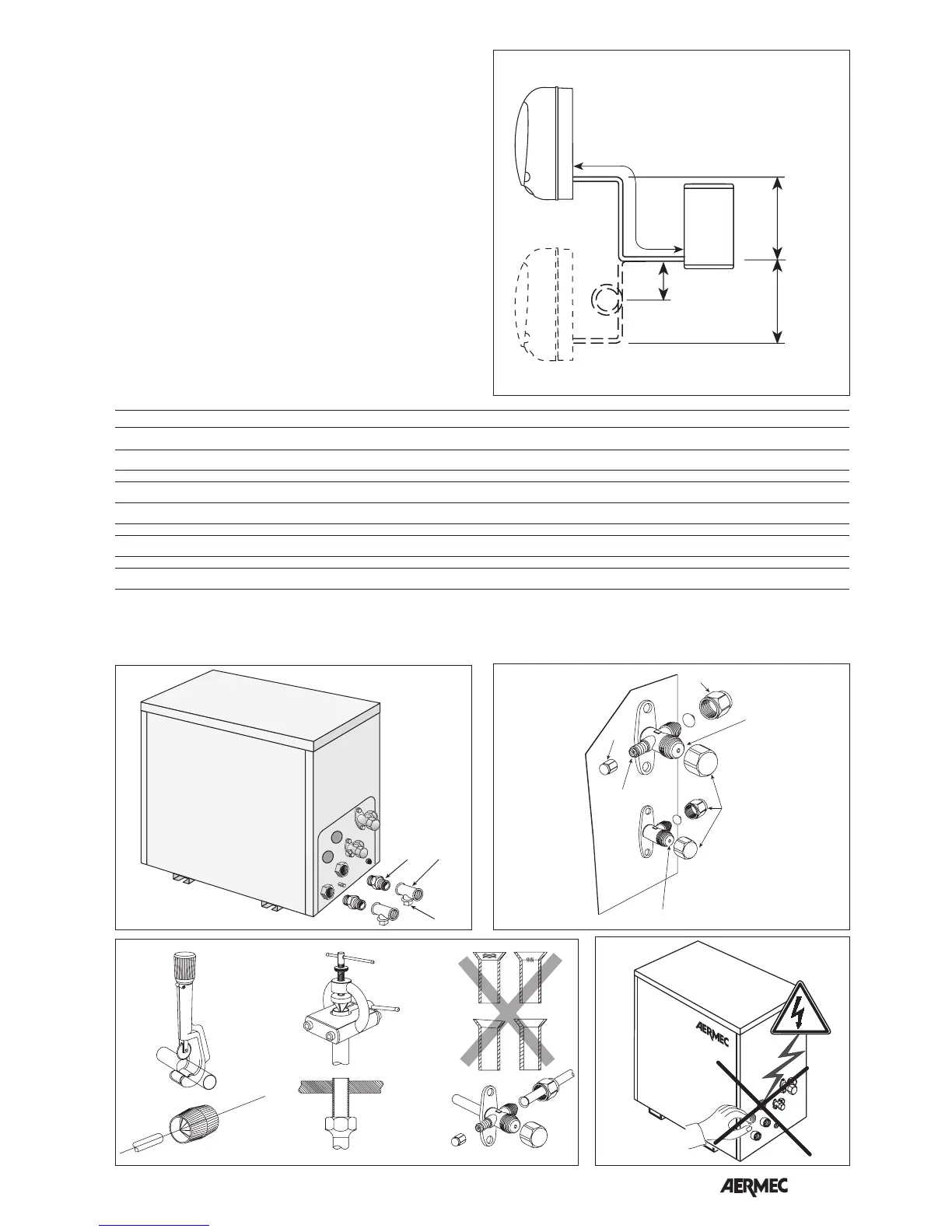

- conecte la bomba de vacío a las tomas (A) de los empalmes
de las líneas del gas;
- no abra los grifos (debe crearse el vacío en las líneas y en la
unidad interna);
- realice el vacío hasta alcanzar los 100 - 120 mmHg;
- cuando haya realizado esta serie de operaciones y haya
desconectado la bomba de vacío definitivamente, abra
completamente las llaves de paso, utilizando en las tuercas
(B) una llave macho hexagonal de 4 mm;
- vuelva a poner los tapones (C) y apriételos;
- efectúe la descarga del agua de condensación;
- después de comprobar que todo está en regla y que las
posiciones de las líneas son las definitivas, fije juntos
los cables y las líneas de refrigeración y sujételos con
abrazaderas.
1
2
3
A
B
B
C
C
C
Max.
+7 m.
Max.
-7 m.
Max. 15 m.
3 m.
CWX
PREVER EL RULO
Mod. CWX 1217 1817 2417
LG Ø [mm] 12,7 x 0,81 (
1
/
2
”) 12,7 x 0,81 (
1
/
2
”) 15,88 x 0,81 (
5
/
8
”)
CS [N.m] 49 ÷ 59 49 ÷ 59 62 ÷ 76
LL Ø [mm] 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”)
CS [N.m] 15 ÷ 20 15 ÷ 20 15 ÷ 20
L max. [m] 15 15 15
H max. [m] 7 7 7
LG = línea gas
LL = línea líquido
CS = par ajuste empalmes
L máx. = longitud máxima líneas de refrigeración
H max. = Desnivel máximo entre unidad interna y externa
