AERMEC CWXR407C - Page 48

48
Español

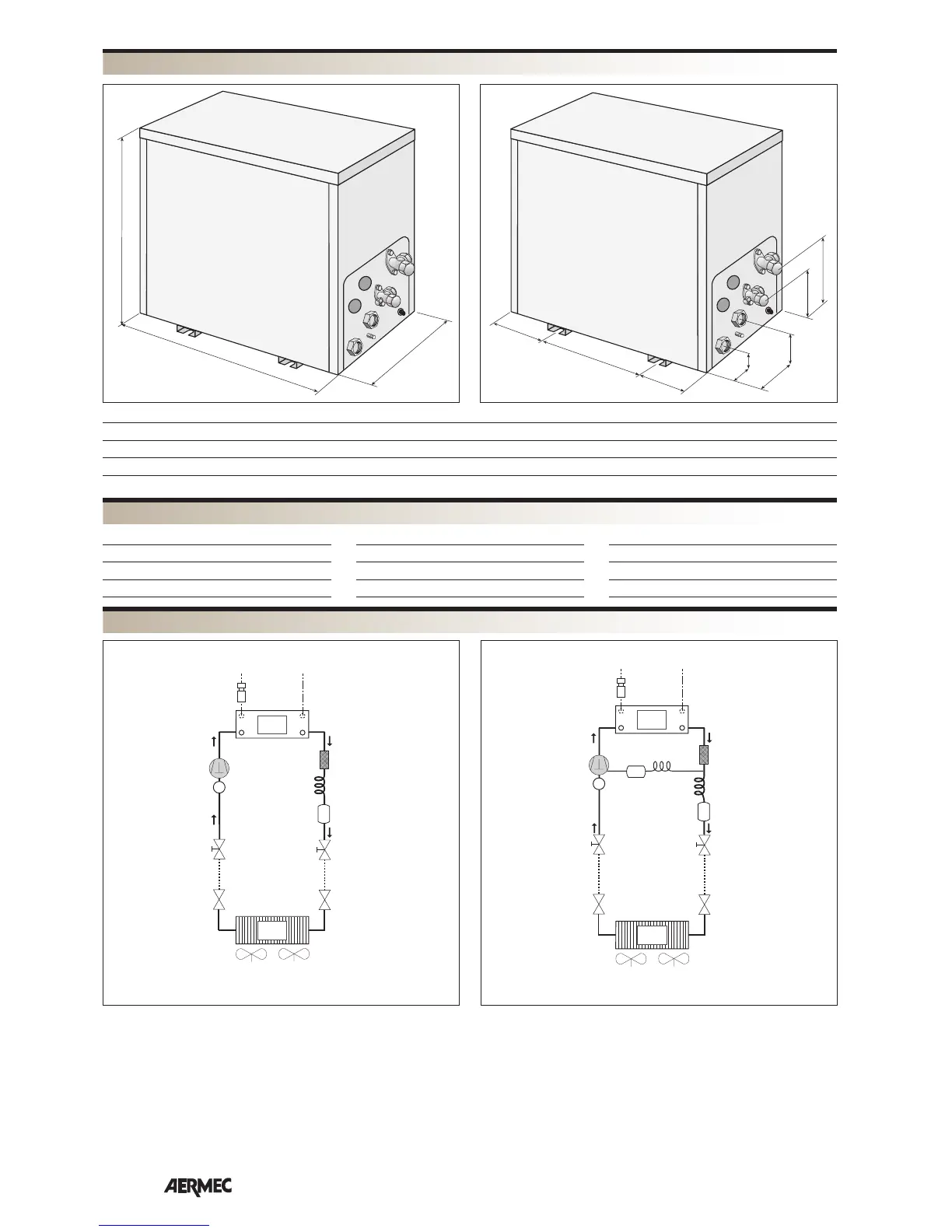

DIMENSIONES [mm]
B
A
C
A B C
CWX 1217 450 470 260
CWX 1817 / T 450 470 260
CWX 2417 / T 570 470 260
267
83
137
41
192
96
54
121
82
CL = Capilar
CLI = Capilar inyección
CN = Condensador
CP = Compresor
EV = Evaporador
FC = Racor de refrigeración
FD = Filtro deshidratador
FM = Filtro mecánico
LG = Línea de refrigeración
RU = Grifo
SEP = Separador de líquido
V = Ventilador
CP
FD*
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
FM
CN
VP
CWX 1217
CP
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
CLI
FM
FM
FD*
CN
VP
CWX 1817 - 2417
LEYENDA PARA CIRCUITO DE REFRIGERACIÓN
LAY-OUT CIRCUITO DE REFRIGERACIÓN Y DISPOSITIVOS DE CONTROL
