14
LEGENDA PER SCHEMI ELETTRICI • WIRING DIAGRAMS LEGEND
LEGENDE SCHEMAS ELECTRIQUES • SCHALTPLÄNE LEGENDE
Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all’ apparecchio.
Wiring diagrams may change for updating. It is therefore necessary to refer always to the wiring diagram inside the units.
Les schémas électriques peuvent être modifies en conséquence des mises à jour. Il faut toujours se référer aux schémas électriques dans les appareils.
Die Schaltschemas können geändert werden; es empfiehlt sich immer auf das mit dem Gerät verpackte El. Schaltschema zu beziehen.

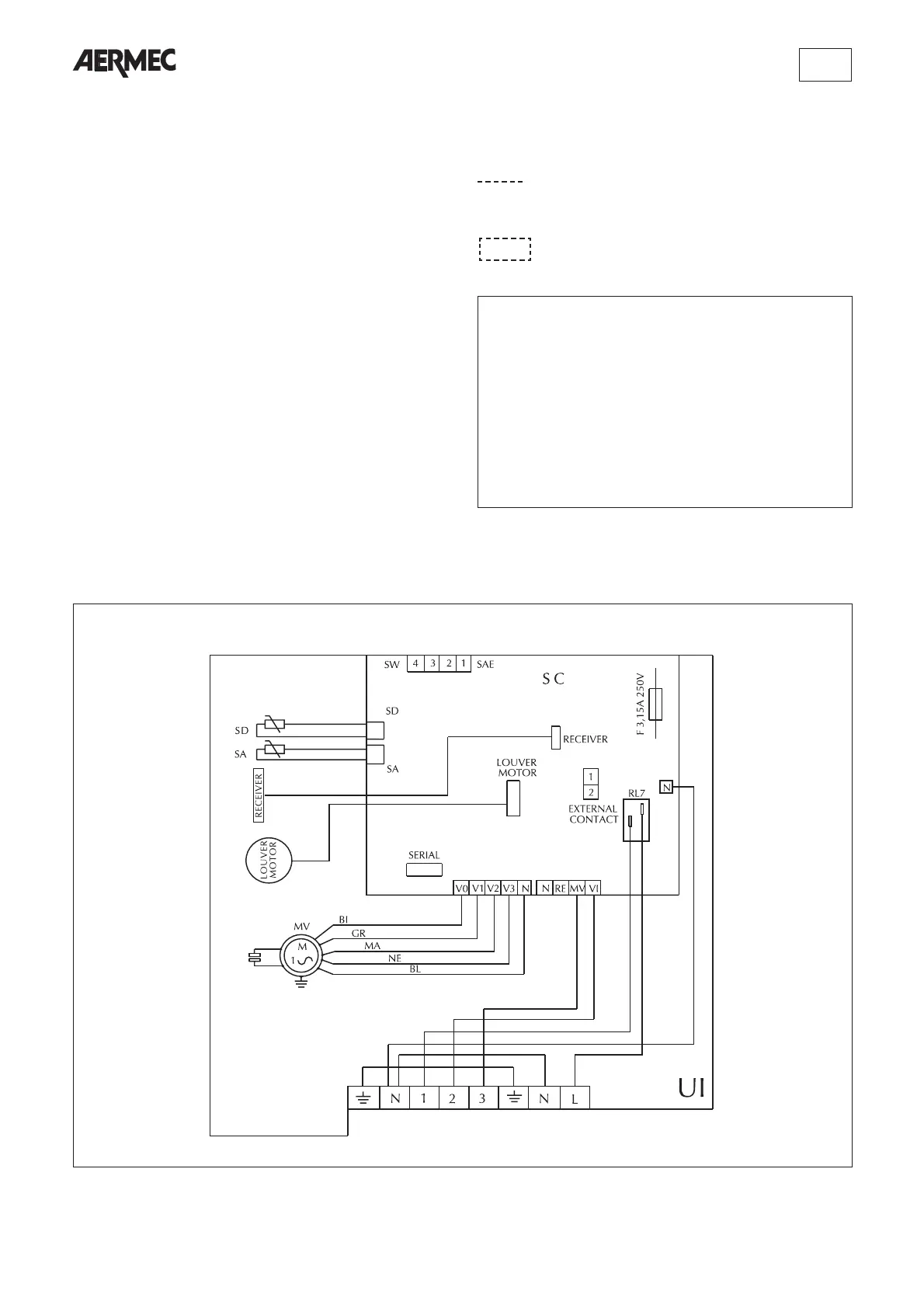

SCHEMI ELETTRICI – WIRING DIAGRAMS – SCHEMAS ELECTRIQUES – SCHALTPLÄNE
CC Contattore compressore • Compressor contactor
Contacteur compresseur • Kompressorschutz
CP Compressore • Compressor
Compresseur Kompressor
F Fusibile • Fuse
Fusible • Schmelzsicherung
MV Motore ventilatore • Fan motor
Moteur ventilateur • Ventilatormotor
PE Collegamento di terra • Ground connection
Prise de terre • Erdanschluß
RL Relè • Relay • Rélais • Relais
SA Sonda ambiente • Room sensor
Sonde ambiance • Raumfühler
SC Scheda di controllo • Electronic control board
Platine de contrôle • Steuerschaltkreis
SD Sonda scambiatore interno • Indoor coil sensor
Sonde échangeur intérieur • Fühler innen Wärmetauscher
TB Morsettiera • Terminal board
Bornier • Klemmleiste
SD Sonda scambiatore interno • Indoor coil sensor
Sonde échangeur intérieur • Fühler innen Wärmetauscher
UI Unità interna • Indoor unit
Unité intérieure • Inneneinheit
Collegamenti da eseguire in loco
Field wiring
Raccordements à brancher sur le chantier
Am Aufstellungsort auszuführende Verdrahtung
Componenti non forniti • Components not supplied
Composants non fournis • Nicht lieferbare Teile
BL = Blu GR = Grigio GY = Giallo-Verde
Blue Gray Yellow-Green
Bleu Gris Jaune-Vert
Blau Grau Gelb-Grün
MA = Marrone NE = Nero P = Porpora
BR Brown BK Black Purple
Marron Noir Pourpre
Braun Schwarz Purpurrot
RO = Rosso BI = Bianco GI = Giallo
Red White Yellow
Rouge Blanc Jaune
Rot Weiß Gelb
EX-M 070 - 120 - 180 - 240
