AERMEC EXW Series User Manual

10

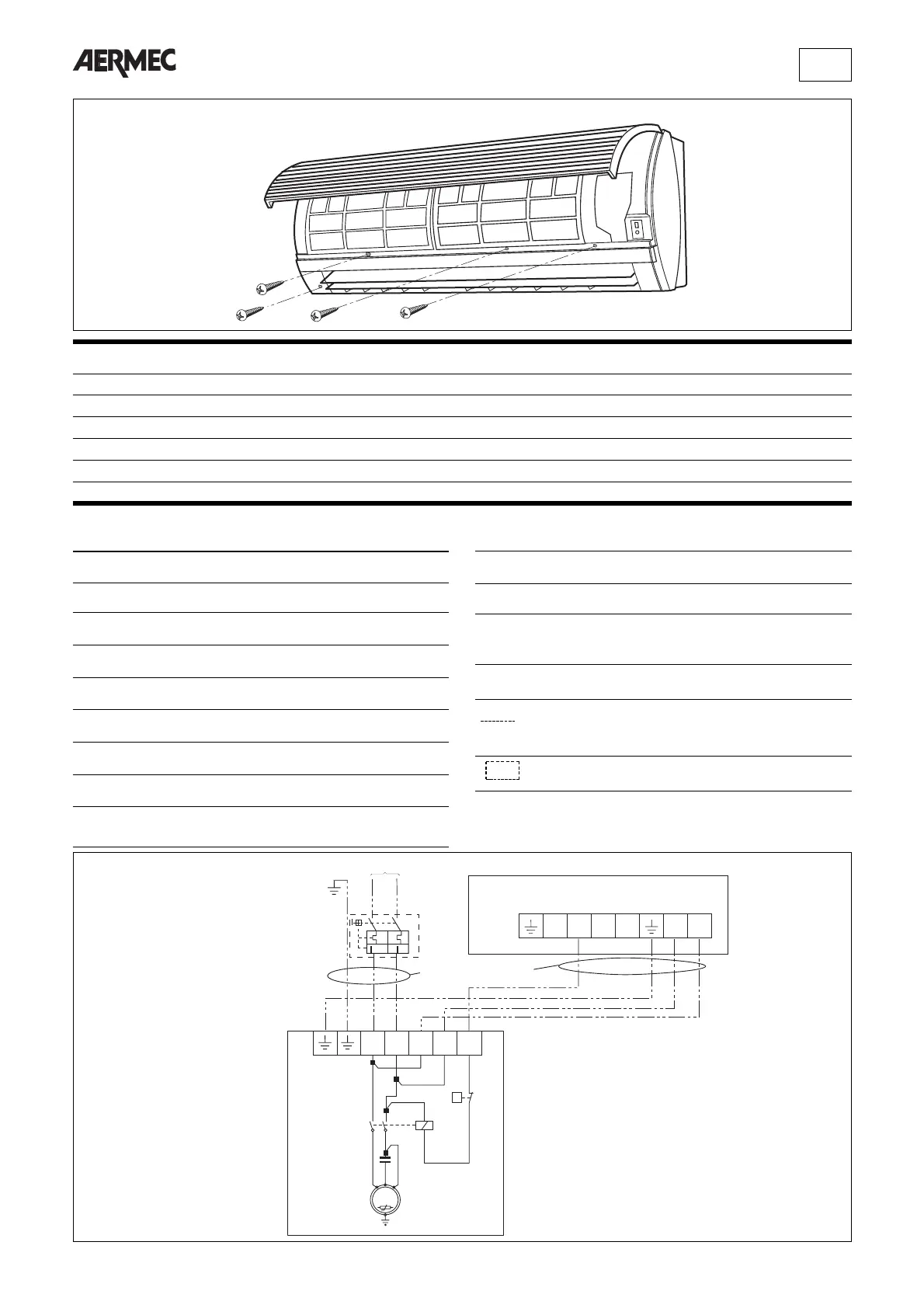

COLLEGAMENTI - CONNECTIONS - RACCORDEMENTS - VERBINDUNGEN
CX (CWX) 070 / 0707 070 H 090 / 0907 090 H 120 / 1207 120H
IM [A] 10 10 10 10 16 (10) 16
SEZ. A [mm
2
] 1,5 1,5 1,5 1,5 1,5 1,5
SEZ. B [mm
2
] - 1,5 - 1,5 - 1,5
SEZ. C [mm
2
] 1,5 1,5 1,5 1,5 1,5 1,5
Fig. 5
LEGENDE SCHEMAS ELECTRIQUES • SCHALTPLÄNE LEGENDE
SCHEMI ELETTRICI • WIRING DIAGRAMS
CC
C S R
CP
M
1
~
CWX
CWX
SEZ. C
N
1
N
1
2
3
N
L
230 V / 1 / 50 Hz
SEZ. A
PE
>>
>>
IM
EXW
EXW
NLL1
P
>
AP
CC = Contattore compressore - Compressor contactor
Kondensator - Verdichter
CMCP = Condens. di marcia ventilat. - Compres. running capacitor
Condens. de marche compresseur - Kondensator Verdichter
CMV = Condensatore di marcia ventilatore - Fan running capacitor
Condensateur de marche ventilateur - Kondensator - Lüfter
CP = Compressore - Compressor
Compresseur - Kompressor
MV = Motore ventilatore - Fan motor
Moteur ventilateur - Ventilatormotor
PT = Protezione motore - Motor protector
Protection moteur - Motorschutz
VI = Valvola inversione ciclo - Reverse cycle valve
Vanne inversion cycle - Umkehrventil
IM = Interruttore di linea - Line switch
Interrupteur de ligne - Hauptschalter
L = Fase d’alimentazione - Feeding phase
Phase d’alimentation - Phase der Spannungsversorgung
N = Neutro di alimentazione - Feeding neutral
Neutre alimentation-Neutralleiter der Spannungsversorgung
PE = Collegamento di terra - Feeding neutral
Mise à la terre - Erdleiter
MA = Marrone /Brown / Marron / Braun
BL = Blu / Blue / Bleu / Blau
NE = Nero / Black / Noir / Schwarz
AP = Pressostato alta pressione / High pressure swich
Pressostat haute pression / Druckbegrenzer
Collegamenti da eseguire in loco
On-site wiring
Raccordements à effectuer sur place
Bauseits auszuführende Anschlüsse
Componenti non forniti / Components not supplied
Composants non compris/Nicht mitgelieferte Componenten
EXW120 - CWX 120 / 1207
