AERMEC FCA-R - Wartung

20
Deutsche

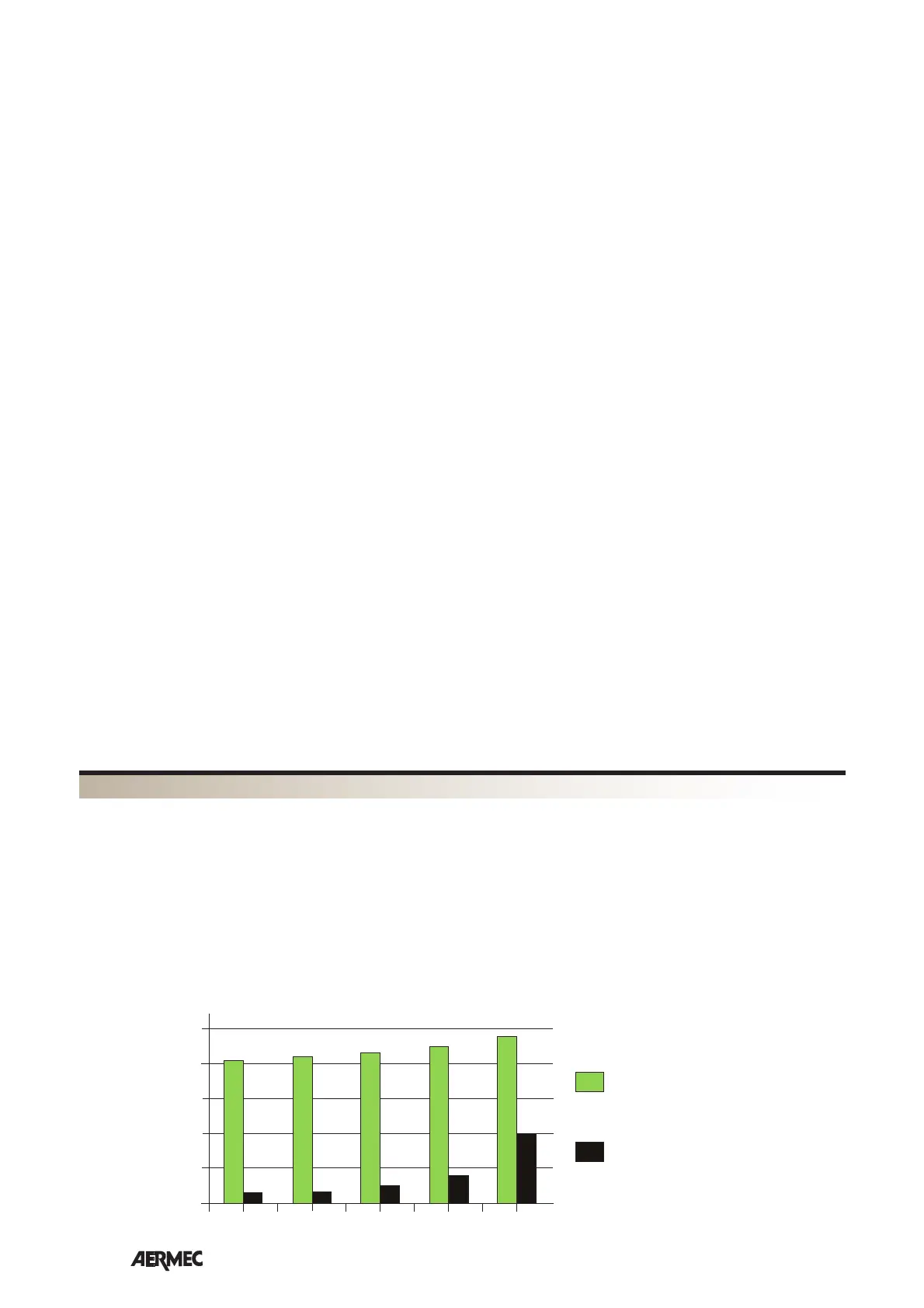

Partikeln- Durdmesser [µm]
Leistungs- fähigkeit [%]
Filter Aermec Serie HL
Standard Filter für Gebläsekonvektoren
Fig. 1
0,3
0,5
0,7
1,0
2,0
0
0
10
20
30
40
50
die Schrauben, die Sperrklinken und die Haken in doppelter
Anzahl im Vergleich zu den Mono-Ausführungen vorhanden.
Demzufolge müssen die Ein- und Ausbauarbeiten für jedes
Element zweimal wiederholt werden.
Zur Installation wie folgt vorgehen:
- Die Kartonverpackung der Maschine öffnen und den obe-
ren Teil des zum Schutz der Einheit während des Transports
verwendeten Verpackungsmaterials entfernen.
- Die Einheit vorsichtig anheben.
Die Einheit nicht an den hydraulischen Anschlüssen festhalten,
sondern dazu die zugehörigen Befestigungen nutzen (Abb. 8).
- Nur bei Doppel-FCA: die 4 Installationshalterungen am
Unterteil der Einheit montieren. (fig. 9)
- Wenn nötig, etwaige Bausätze montieren (elektrische
Widerstände, Frischluftzufuhr oder Luftleitung in einen
angrenzenden Raum); diese Schritte durchführen, bevor das
Gerät an der Zimmerdecke installiert wird.
- Die Installationsposition für das Gerät je nach Grundriss
des Raums, Anzahl der zu installierenden Einheiten und
eventuellen architektonischen Beschränkungen wählen.
Sicherstellen, dass die eingezogene Decke an der gewähl-
ten Stelle so weit entfernt werden kann, dass genügend
Platz für die Installation und Wartung gewährleistet wird.
- Vier Gewindestangen M8 zur Befestigung des Rahmens an
der Zimmerdecke installieren.
- Das Gerät über die Bügel anheben und leicht schräg halten;
mit 8 Muttern davon 4 selbstsichernde den 4 Gewindestangen
fixieren. Über die Muttern die Höhe regeln und abschließend
sicherstellen, dass das Gerät waagrecht installiert wurde.
- Die Wasserleitungen durch die eingezogene Decke bis zur
Anschlussplatte an der Einheit ziehen;
- Die Wasseranschlüsse laut Angaben im dementsprechenden
Kapitel vornehmen.
- Die Leitungen des Kondensatablaufs zum entsprechenden
Anschluss an der Anschlussplatte führen;
- Den Anschluss des Kondensatablaufs laut Angaben im
dementsprechenden Kapitel vornehmen.
- Die Kabel der Stromversorgung und Steuerung laut Angaben
im dementsprechenden Kapitel bis zum Schaltkasten füh-
ren;
- Wählen Sie aus den vier verfügbaren Ventilatordrehzahlen drei
für die Anlage geeignete Drehzahlen aus.
- Die Anschlusskabel zu den jeweiligen Klemmen führen und
alle Anschlüsse laut Angaben der elektrischen Schaltpläne
durchführen;
Sollte es erforderlich sein, eventuelle Bausätze zu mon-
tieren (elektrische Widerstände, Frischluftzufuhr oder
Luftleitung in einem angrenzenden Raum) ist es notwen-
dig, die Polistyrolhülle von der Einheit zu entfernen, die
Montage der Bausätze vorzunehmen und die Hülle wie
folgt an der Einheit wieder anzubringen:
AUSBAU
- Nur bei FCA-R Ausführungen: das Gehäuse der
Elektronikkarte von der Hülle durch Lösen der 2 Schrauben
entfernen (Abb. 10B).
- Die an der Hülle installierte Luftleitung (2 bei den Doppel-
Ausführungen) (Abb. 11) durch Lösen der 4 selbstschneiden-
den Schrauben entfernen, die diese an der Polistyrolhülle
befestigen.
- Die 4 Befestigungsschrauben (8 bei den Duo-Ausführungen)
der Hülle lösen;
MONTAGE
- Nur für FCA: Bei Anschluss einer elektronischen Bedientafel
sicherstellen, dass die Einstellungen der Dip Switch innerhalb
der Tafel den Anlagenanforderungen entsprechen; andernfal-
ls die Einstellung laut den Anweisungen der Bedientafel
ändern.
- Vor der Montage der Kondensat-Sammelwanne die Luft aus
den Austauschern ablassen (Abb. 14-15).
- Positionieren Sie das Gehäuse auf dem Gerät und achten
Sie dabei darauf, es, wie in Abb. 12 gezeigt, richtig mit der
Anschlussplatte zu verbinden. Bringen Sie die 4 Winkel (8 bei
den Duo-Ausführungen) in den entsprechenden Vertiefungen
des Gehäuses an und schrauben Sie auf diesen die Schrauben
in die Registerhalterung (Abb. 16) ein.
ACHTUNG!! die Schrauben mit einem maximalen
Anzugsmoment von 0,45 Nm einschrauben; dafür einen
Schraubendreher verwenden - vom Einsatz nicht geeichter
Schraubmaschinen wird abgeraten. Durch ein zu hohes
Anzugsmoment wird die Wanne unwiderruflich beschädigt.
- Montieren Sie die Luftleitung (2 bei den Duo-Ausführungen)
am Gehäuse.
- Nur für FCA-R: Diese 2 Schrauben lösen und die Abdeckung
der elektronischen Platine entnehmen (Abb. 17).
- Nur für FCA-R: die elektrische Verkabelung zu den Steckern
der Platine durchführen (Empfänger der Blende GLA-R,
Lufttemperaturfühler, Stromversorgung des Ventilmotors die
Zubehörteile Heizwiderstände und Wasserfühler falls vorhan-
den) (Abb. 19).
WARTUNG
- Die regelmäßige Wartung beschränkt sich auf die Reinigung
des Luftfilters; den Filter dazu aus der Einheit nehmen und
nach dem Absaugen wieder einbauen.
Falls der Zugang zur Einheit erforderlich ist, muss die
Stromversorgung unterbrochen werden.
- Für den Zugang zum Gebläse und zum Motor einfach das
Gitter und die Luftleitung abnehmen.
- Um den Gebläsekonvektor FCA / FCA-R zu demontieren,
das Abfluss- und Ansauggitter GLA / GLA-R, die Luftführung
und das Polystyrolgehäuse entfernen. Bei FCA-R auch das
elektrische Gehäuse entfernen.
- Um die Luft aus dem Austauscher abzulassen, die Schraube
des Entlüftungsventils aufschrauben und abwarten, bis
Wasser austritt; danach die Schraube wieder schließen
(die Mono-Ausführungen mit 4 Leitungen und die Duo-
Ausführungen mit 2 Leitungen besitzen 2 Entlüftungsventile,
die Duo-Ausführungen mit 4 Leitungen dagegen 4
Entlüftungsventile).
- Zum Entleeren des Austauschers den Gebläsekonvektor
vom Wasserkreis abtrennen und die Abfluss- und
Entlüftungsventile über die jeweiligen Schrauben öffnen
(die Mono-Ausführungen mit 4 Leitungen und die Duo-
Ausführungen mit 2 Leitungen besitzen 2 Entlüftungs- und
2 Abflussventile, die Duo-Ausführungen mit 4 Leitungen
dagegen 4 Entlüftungs- und 4 Abflussventile).
