Français

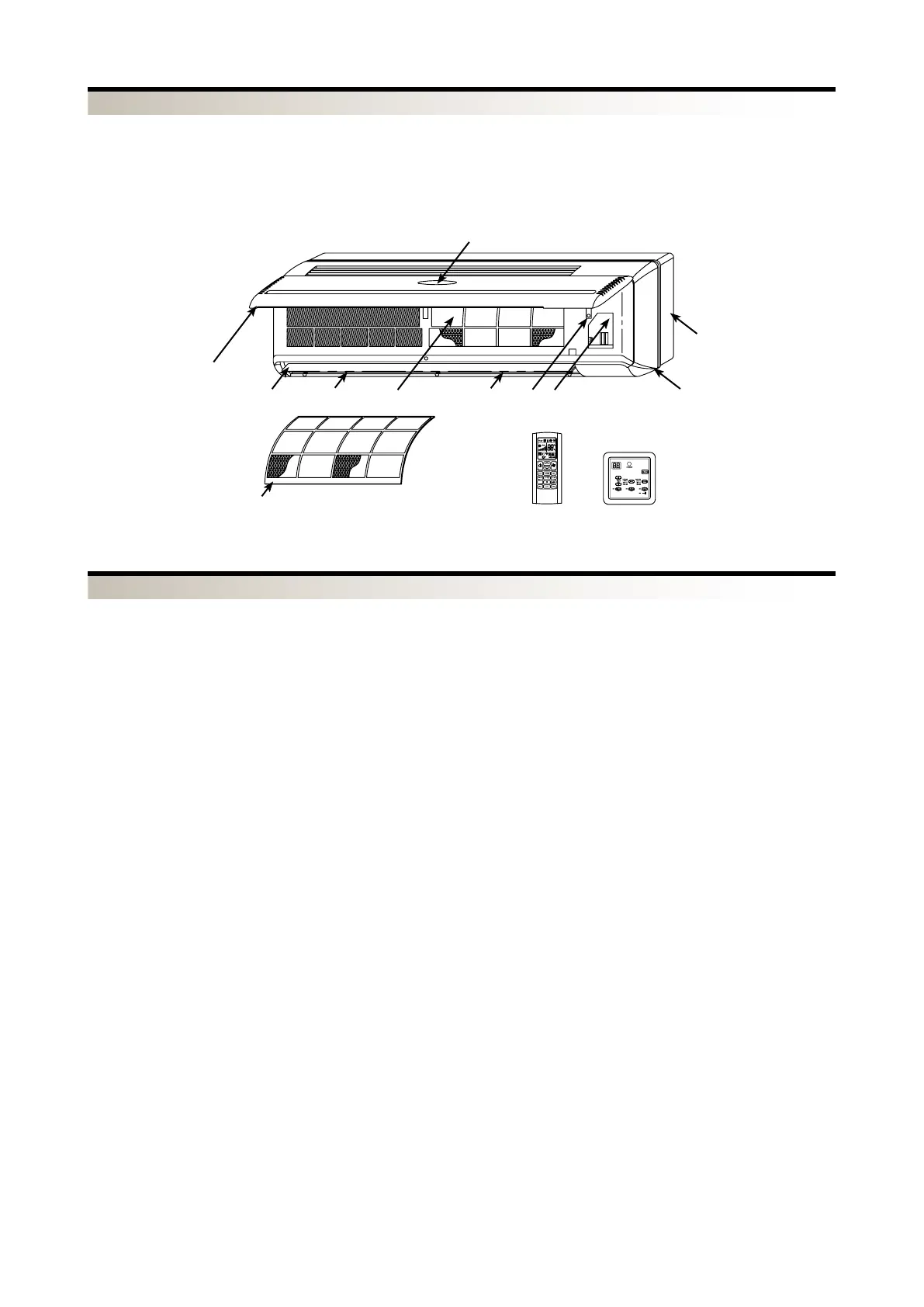

1 Panneau frontal
2 Déflecteur horizontal refoulement de l'air
3 Déflecteur vertical refoulement de l'air
4 Filtre à air
5 Batterie d'échange thermique
6 Interrupteur de secours auxiliaire
7 Boîte à bornes des branchements électriques
8 Elément frontal
9 Cadre
10 Affichage
L'air est aspiré par les fentes d'aération.
En soulevant le panneau, on a accès
aux filtres à air et autres composants
intérieurs.
Récepteur de signaux infrarouges dans
les versions avec Contrôle avec carte
électronique à microprocesseur.
ECRAN
L'écran est placé sur le panneau frontal
dans les versions avec Contrôle avec
carte électronique à microprocesseur. Il
indique la vitesse de ventilation, le mode
de fonctionnement, la température, les
message d'erreur, le timer.
FILTRE A AIR
Filtres à air régénérables, facilement
extractibles pour l'entretien.
Elle est réalisée en tuyau en cuivre avec
des ailettes en aluminium de type à
persiennes.
Le déflecteur horizontal est :
- motorisé dans les versions avec
Contrôle avec carte électronique à
microprocesseur
- manuel sur les versions sans
Contrôle avec carte électronique à
microprocesseur
Les ailettes verticales sont orientables à la
main de façon à orienter le flux d'air de
façon optimale.
L'interrupteur auxiliaire d'urgence
présent uniquement sur les versions
avec Contrôle avec carte électronique à
microprocesseur permet de démarrer
ou d'arrêter le ventilo-convecteur
si le panneau de contrôle câblé ou la
télécommande sont hors d'usage.
Le groupe de ventilation est constitué
d'un ventilateur de type tangentiel
extrêmement compact et silencieux.
Le ventilo-convecteur FCW_2V_est
équipé de série d'une vanne eau à
deux voies du type tout-ou-rien, avec
actionneur électrothermique commandé
par la carte du ventilo-convecteur en
fonction de la température de l'eau et de
la température de l'air ambiant.
Le ventilo-convecteur FCW_3V_est
équipé de série d'une vanne eau à
trois voies du type tout-ou-rien, avec
actionneur électrothermique commandé
par la carte du ventilo-convecteur en
fonction de la température de l'eau et de
la température de l'air ambiant.
pour FCW avec Contrôle avec carte
en alternative au panneau de contrôle
câblé PFW2.
La télécommande TLW2 est fournie à
part du ventilo-convecteur ; une seule
télécommande peut commander
plusieurs appareils.
La télécommande vous permet de définir
tous les paramètres de fonctionnement
de l'appareil qui sont affichés sur un
écran à cristaux liquides, facilitant ainsi
les opérations de programmation.
La télécommande est équipée d'un
support qui vous permet de l'accrocher
au mur.
PFW2 (accessoire pour FCW avec
microprocesseur)
en alternative à la télécommande TLW2.
Le panneau doit être installé au mur et il
doit être relié au ventilo-convecteur avec
le câble fourni.
Le câble du panneau fait 7.5 mètres de
long.
Le panneau PFW2 vous permet de
définir tous les principaux paramètres
de fonctionnement de l'appareil qui
sont affichés sur un écran à cristaux
liquides, facilitant ainsi les opérations de
programmation.
Un panneau PFW2 peut contrôler un seul
ventilo-convecteur.
FCW
TLW2
1
2
4
5 6
PFW2
10
9
8
3 3
7
Coloris
Pantone Code: GRIS 1C
RAL Code: 9010
