Deutsch

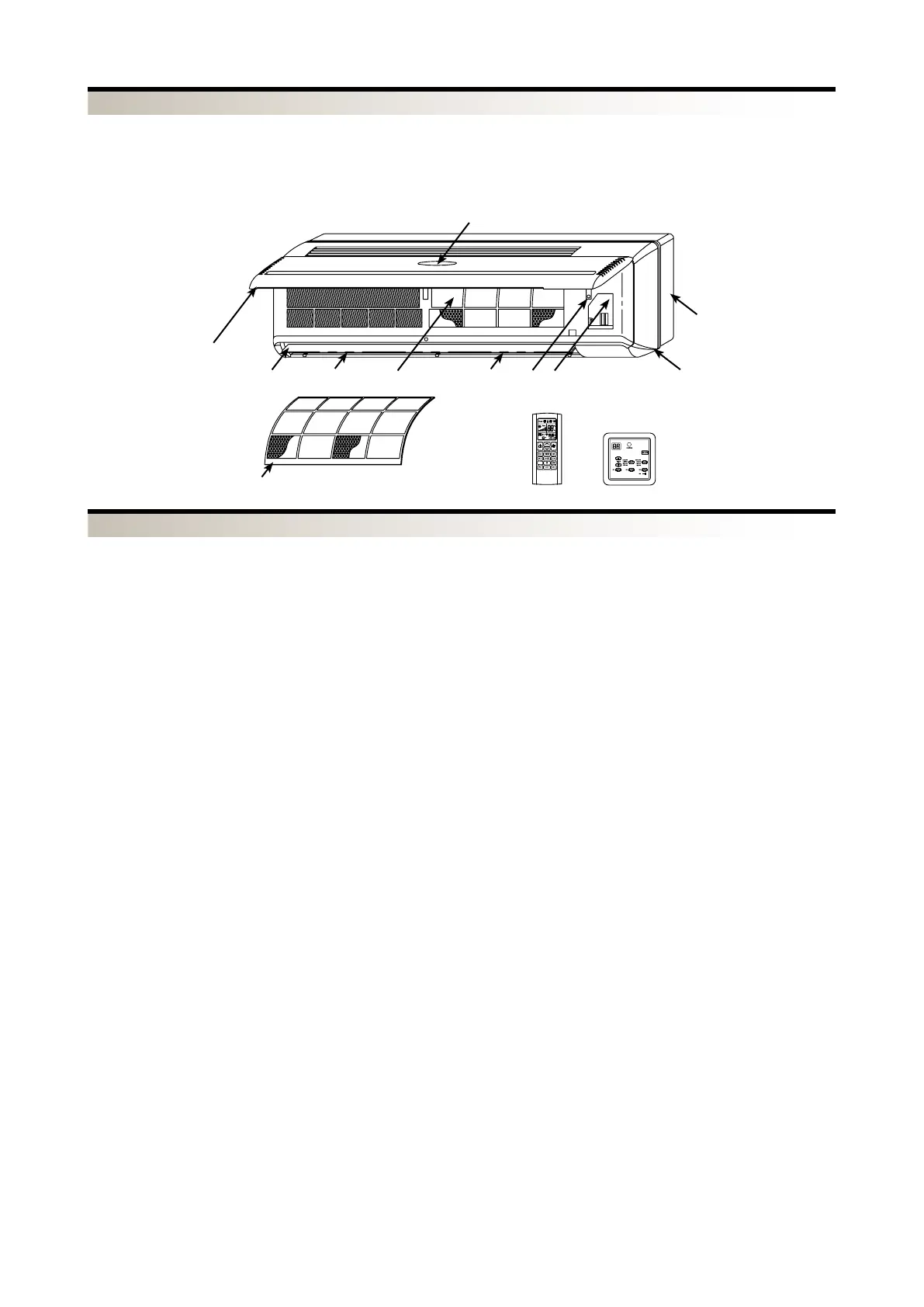

1 Frontplatte
2 Horizontales Leitblech für Luftaustritt
3 Vertikales Leitblech für Luftaustritt
4 Luftfilter
5 Wärmetauscherregister
6 Not-Zusatzschalter
7 Klemmleiste für Elektroanschlüsse
8 Frontales Element
9 Rahmen
10 Display
FRONTPLATTE
Die Luft wird über die Schlitze angesaugt.
Durch Anheben der Frontplatte werden
die Luftfilter und andere innere Bauteile
zugänglich.
Empfänger für Infrarotsignale bei den
Versionen mit Steuerung mit Mikroprozessor-
Steuerkarte.
Das Display ist bei den Versionen mit
Steuerung mit Mikroprozessor-Steuerkarte
auf der Frontplatte angeordnet, es zeigt
die Gebläsedrehzahl, die Betriebsart, die
Temperatur, Fehlermeldungen, Timer an.
Regenerierbare Luftfilter, zur Reinigung leicht
entnehmbar.
Hergestellt aus Kupferrohr mit
Verwirbelungslamellen aus Aluminium.
Das horizontale Luftleitblech ist:
- angetrieben bei den Versionen mit Steuerung
mit Mikroprozessor-Steuerkarte
- manuell bei den Versionen ohne Steuerung
mit Mikroprozessor-Steuerkarte.
Die vertikalen Luftleitklappen sind manuell
einstellbar, so dass der Luftstrom optimal
ausgerichtet werden kann.
Mit dem Zusatz-Notschalter, der nur
bei den Versionen mit Steuerung mit
Mikroprozessor-Steuerkarte vorhanden
ist, kann der Gebläsekonvektor gestartet
und ausgeschaltet werden, wenn die
kabelgebundene Bedientafel oder die
Fernbedienung außer Betrieb sind.
GEBLÄSEAGGREGAT
Das Gebläseaggregat besteht aus einem
extrem kompakten und geräuscharmen
Tangentialgebläse.
Der Gebläsekonvektor FCW_2V_ ist
serienmäßig mit einem Zwei-Wege-
Wasserventil ausgerüstet, das nur entweder
ganz offen oder ganz geschlossen ist, mit
elektrothermischem Stellglied, das von
der Steuerkarte des Gebläsekonvektors
entsprechend der Wassertemperatur und der
Lufttemperatur im Raum geschaltet wird.
Der Gebläsekonvektor FCW_3V_ ist
serienmäßig mit einem Drei-Wege-
Wasserventil ausgerüstet, das nur entweder
ganz offen oder ganz geschlossen ist, mit
elektrothermischem Stellglied, das von
der Steuerkarte des Gebläsekonvektors
entsprechend der Wassertemperatur und der
Lufttemperatur im Raum geschaltet wird.
als
Alternative zur kabelgebundenen Bedientafel
PFW2.
Die Fernbedienung TLW2 wird separat vom
Gebläsekonvektor geliefert, mit einer
einzigen Fernbedienung können mehrere
Gebläsekonvektoren bedient werden.
Über die Fernbedienung können alle
Betriebsparameter des Geräts eingestellt
werden, diese Parameter werden auf einem
Flüssigkristalldisplay angezeigt, um die
Programmierung zu erleichtern.
Die Fernbedienung ist mit einer Halterung
ausgestattet, so dass sie an die Wand gehängt
werden kann.
als
Alternative zur Fernbedienung TLW2.
Die Bedientafel ist an der Wand zu installieren
und mit dem mitgelieferten Kabel an den
Gebläsekonvektor anzuschließen.
Das Kabel der Bedientafel ist
7.5
Meter lang.
Über die Bedientafel PFW2 können die
wichtigsten Betriebsparameter des Geräts
eingestellt werden, diese Parameter werden
auf einem Flüssigkristalldisplay angezeigt, um
die Programmierung zu erleichtern.
Eine Bedientafel PFW2 kann nur einen
Gebläsekonvektor steuern.
FCW
TLW2
1
2
4
5 6
PFW2
10
9
83 3 7
Farbe:
Pantone Code: GRIS 1C
RAL Code: 9010
