9
Italiano

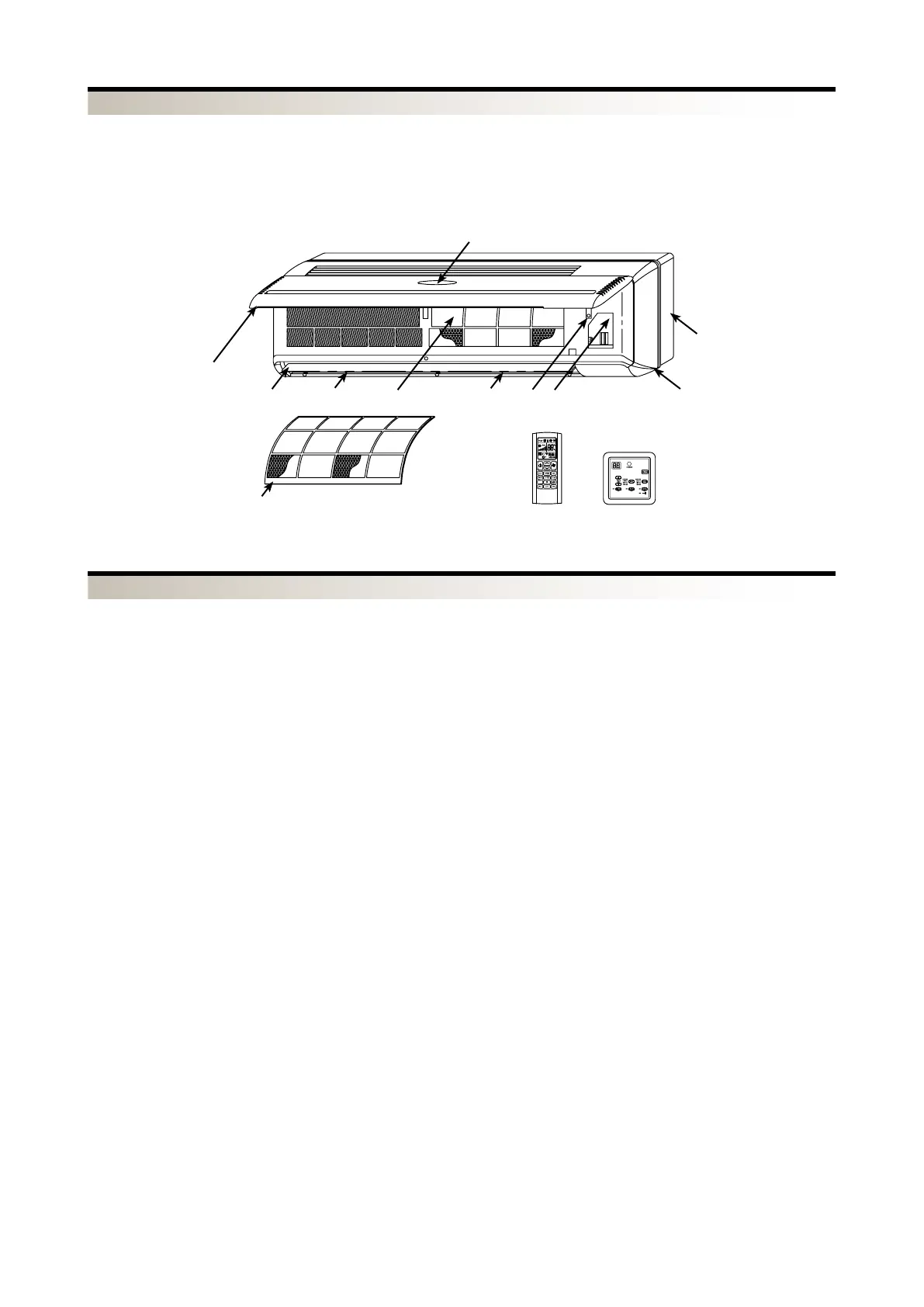

1 Pannello frontale
2 Deflettore orizzontale mandata aria
3 Deflettore verticale mandata aria
4 Filtro aria
5 Batteria di scambio termico
6 Interruttore ausiliario di emergenza
7 Morsettiera collegamenti elettrici
8 Elemento frontale
9 Telaio
10 Display

FCW
TLW2
1
2
4
5 6
PFW2
10
9
8
3 3
7

PANNELLO FRONTALE
L’aria viene aspirata dalle feritoie.
Sollevando il pannello si ha accesso ai
filtri aria ed alle altre parti interne.
RICEVITORE
Ricevitore di segnali infrarossi nelle
versioni con Controllo con scheda
elettronica a microprocessore.

Il display è posizionato sul pannello
frontale nelle versioni con Controllo con
scheda elettronica a microprocessore,
indica la velocità di ventilazione,
il modo di funzionamento, la
temperatura, messaggi di errore, timer.
FILTRO ARIA
Filtri aria rigenerabili, sono facilmente
estraibili per la pulizia.

È realizzata in tubo di rame con alette in
alluminio di tipo turbolenziato.

Il deflettore orizzontale è:
-motorizzato nelle versioni con
Controllo con scheda elettronica a
microprocessore
- manuale nelle versioni senza
Controllo con scheda elettronica a
microprocessore.
Le alette verticali sono orientabili
manualmente in modo da orientare il
flusso dell’aria in modo ottimale.
  

L’interruttore ausiliario di emergenza
presente solo nelle versioni con
Controllo con scheda elettronica a
microprocessore, consente di avviare o
spegnere il ventilconvettore qualora il
pannello a filo o il telecomando fossero
fuori uso.

Il gruppo ventilante è costituito da
un ventilatore di tipo tangenziale
estremamente compatto e silenzioso.

Il ventilconvettore FCW_2V_ è dotato di
serie di una valvola acqua a due vie
del tipo tutto o niente, con attuatore
elettrotermico controllato dalla scheda
del ventilconvettore in funzione
della temperatura dell’acqua e della
temperatura dell’aria nell’ambiente.

Il ventilconvettore FCW_3V_ è dotato
di serie di una valvola acqua a tre vie
del tipo tutto o niente, con attuatore
elettrotermico controllato dalla scheda
del ventilconvettore in funzione
della temperatura dell’acqua e della
temperatura dell’aria nell’ambiente.
  
     
elettronica a microprocessore)
  
 in
alternativa al pannello a filo PFW2.
Il telecomando TLW2 viene fornito
separatamente dal ventilconvettore, un
solo telecomando può comandare più
ventilconvettori.
Il telecomando permette di impostare
tutti i parametri di funzionamento
dell’apparecchio, tali parametri vengono
visualizzati su di un display a cristalli
liquidi facilitando così le operazioni di
programmazione.
Il telecomando è dotato di un supporto
che permette di appenderlo alla parete.
PANNELLO A FILO PFW2 (accessorio
     
elettronica a microprocessore)
  
 in
alternativa al telecomando TLW2.
Il pannello deve essere installato a parete
e collegato al ventilconvettore con il
cavo a corredo.
Il cavo del pannello è lungo 7.5 metri.
Il pannello PFW2 permette di impostare
i parametri principali di funzionamento
dell’apparecchio, tali parametri vengono
visualizzati su di un display a cristalli
liquidi facilitando così le operazioni di
programmazione.
Un pannello PFW2 può controllare un
solo ventilconvettore.
Colore
Pantone Code: GRIS 1C
RAL Code: 9010
