Italiano
Per installare l’unità procedere come segue:
- Estrarre il filtro dell’aria.
- Togliere il mantello svitando le viti (Fig. 3).
- Nella installazione a parete delle versioni FCX-ACB, si man-
tenga una distanza minima dal pavimento di 80 mm. In caso
di installazione a pavimento per mezzo degli zoccoli, si fac-
cia riferimento alle istruzioni a corredo dell’accessorio.
- Per il fissaggio al muro usare dei tasselli ad espansione (non
forniti) come indicato in Fig. 5.
- Effettuare i collegamenti idraulici.
La posizione e il diametro degli attacchi idraulici sono ripor-
tati nei dati dimensionali.
Si consiglia di isolare adeguatamente le tubazioni dell’ac-
qua o di installare l’apposita bacinella ausiliaria di raccolta
condensa, disponibile come accessorio, per evitare goccio-
lamenti durante il funzionamento in raffreddamento.
La rete di scarico della condensa deve essere opportunamen-
te dimensionata e le tubazioni posizionate in modo da man-
tenere lungo il percorso un’adeguata pendenza (min.1%).
Nel caso di scarico nella rete fognaria, si consiglia di realiz-
zare un sifone che impedisca la risalita di cattivi odori verso
gli ambienti.
- Effettuare i collegamenti elettrici secondo quanto riportato
negli schemi elettrici.
- Riposizionare il filtro dell’aria.
INSTALLAZIONE DELL’UNITÀ
CARATTERISTICHE DEI CAVI DI COLLEGAMENTO
Usare cavi tipo H05V-K oppure N07V-K con isolamento
300/500 V incassati in tubo o canalina.
Tutti i cavi devono essere incassati in tubo o canalina finchè
non sono all’interno del ventilconvettore.
I cavi all’uscita dal tubo o canalina devono essere posizionati
in modo da non subire sollecitazioni a trazione o torsione e
comunque protetti da agenti esterni.
Cavi a trefolo possono essere usati solo con capicorda.
Assicurarsi che i trefoli dei fili siano ben inseriti.
Per tutti i collegamenti seguire gli schemi elettrici a corredo
dell’apparecchio e riportati sulla presente documentazione.
Gli schemi elettrici sono soggetti ad un continuo aggiorna-
mento, è obbligatorio quindi fare riferimento a quelli a bordo
macchina.
Per proteggere l’unità contro i cortocircuiti, montare sulla
linea di alimentazione un interruttore onnipolare magneto-
termico 2A 250V (IG) con distanza minima di apertura dei
contatti di 3mm.
Ogni pannello comandi può controllare un solo ventilconvettore.
ATTENZIONE: I pannelli comandi sono composti unicamente
di circuiti elettrici collegati alla tensione di rete di 230V.
COLLEGAMENTI ELETTRICI
ROTAZIONE DELLA BATTERIA
Posizione finale per lato attacchi idraulici destro
Fig. 1
Posizione finale per lato attacchi idraulici sinistro
2
1
3
2
Fig. 2
Se per motivi di allacciamenti idraulici, si dovesse ruotare la bat-
teria, dopo aver tolto il mobile, procedere come segue:
– staccare i collegamenti elettrici dalla morsettiera, togliere la
scheda elettronica dal pannello di destra;
– togliere il coperchio di chiusura della batteria svitando le viti;
– togliere le viti che fissano la batteria e quindi estrarla;
– rimuovere i semitranciati dalla fiancata destra;
– ruotare la batteria e fissarla con le viti precedentemente tolte;
– rimontare il coperchio, fissandolo con le viti, e i tappi in pla-
stica, forniti a corredo, nei fori lasciati liberi dagli attacchi
idraulici; tutte le bacinelle sono predisposte per lo scarico della
condensa su entrambi i lati. In caso di installazione verticale,
qualora si voglia effettuare lo scarico della condensa sul lato
destro, é necessario spostare a destra il raccordo di scarico.
– sfilare i collegamenti elettrici dalla fiancata destra, rimuovere
il semitranciato e spostare il passacavo da destra a sinistra;
– spostare i collegamenti elettrici sul lato sinistro facendoli
passare attraverso il passacavo;
– spostare la morsettiera ed il cavallotto della messa a terra sul
lato sinistro;
– rimontare la scheda comandi sul lato sinistro, e ripristinare i
collegamenti elettrici;

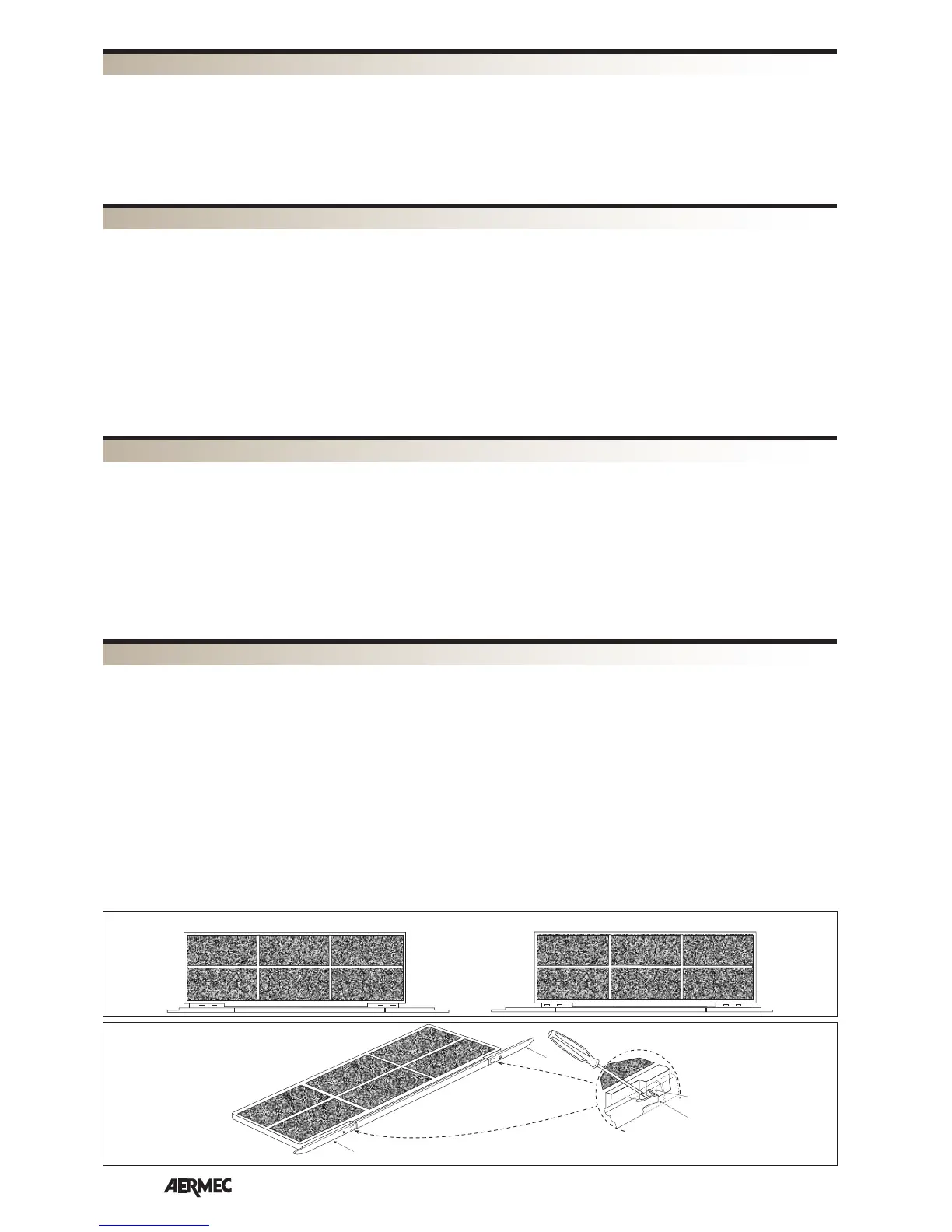

– nelle versioni FCX-ACB il filtro dell’aria dev’essere adattato alla
nuova configurazione modificando la posizione del supporto
esterno rispetto al telaio del filtro (Fig. 1): facendo pressione con
un cacciavite sulla linguetta (1 Fig. 2) spostare il supporto ester-
no (2) fino a quando la linguetta supera il dentino (3).
Rilasciare quindi la linguetta in modo che la posizione relativa
tra supporto e filtro sia quella indicata in figura 1.
Si precisa che, essendo il frutto dell’apparecchio decentrato
rispetto al mobile di copertura, si devono invertire anche gli
zoccoli.
INSTALLAZIONE
ATTENZIONE: prima di effettuare qualsiasi intervento, assicu-
rarsi che l’alimentazione elettrica sia disinserita.
ATTENZIONE: i collegamenti elettrici, l’installazione dei ven-
tilconvettori e dei loro accessori devono essere eseguiti solo
da soggetti in possesso dei requisiti tecnico-professionali di
abilitazione all’installazione, alla trasformazione, all’amplia-
mento e alla manutenzione degli impianti ed in grado di veri-
ficare gli stessi ai fini della sicurezza e della funzionalità.
Il ventilconvettore deve essere installato in posizione tale da
consentire facilmente la manutenzione ordinaria (pulizia del
filtro) e straordinaria, nonchè l’accesso alla valvola di sfiato
dell’aria sulla fiancata del telaio (lato attacchi).
Il luogo di montaggio deve essere scelto in modo che il limite
di temperatura ambiente massimo e minimo venga rispettato
0÷45°C (<85% U.R.).
