DATOS ACCESORIOS
TL3 DISPOSITIVOS DE MANDO
Los dispositivos de mando son un mando a distancia y un receptor de seña-
les I.R.
El receptor de infrarrojos se puede instalar:
- A bordo de la unidad, el receptor de infrarrojos se coloca debajo de la reji-
lla, invisible desde el exterior. .
- Encerrado en la pared y conectada a la unidad con el cable dedicado (8
metros).
El receptor va acompañado de un cable de 8 metros de largo para la cone-
xión de la unidad interna, de una caja rectangular unificada de 3 módulos
Tipo 503 (de los que solo uno lo ocupa el receptor, los demás se encuen-
tran a disposición para otros usos) y por una placa de cobertura de color
blanco.
Para instalar el segundo TL3 conecte en paralelo, con el cable de 8 metros
de largo, el segundo receptor al primero.
Evite instalar el mando en lugares donde incidan directamente los rayos
del sol.
2 BLU-BLUE-BLEU-BLAU
6 NERO-BLACK-NOIR-SCHWARZ
5 BIANCO-WHITE-BLANC-WEISS
4 GIALLO-YELLOW-
3 MARRONE-BROWN-MARRON-BRAUN
1 ROSSO-RED-ROUGE-ROT
6
1
2
3
4
5
1 = Rojo
2 = Azul
3 = Marrón
4 = Amarillo
5 = Blanco
6 = Negro

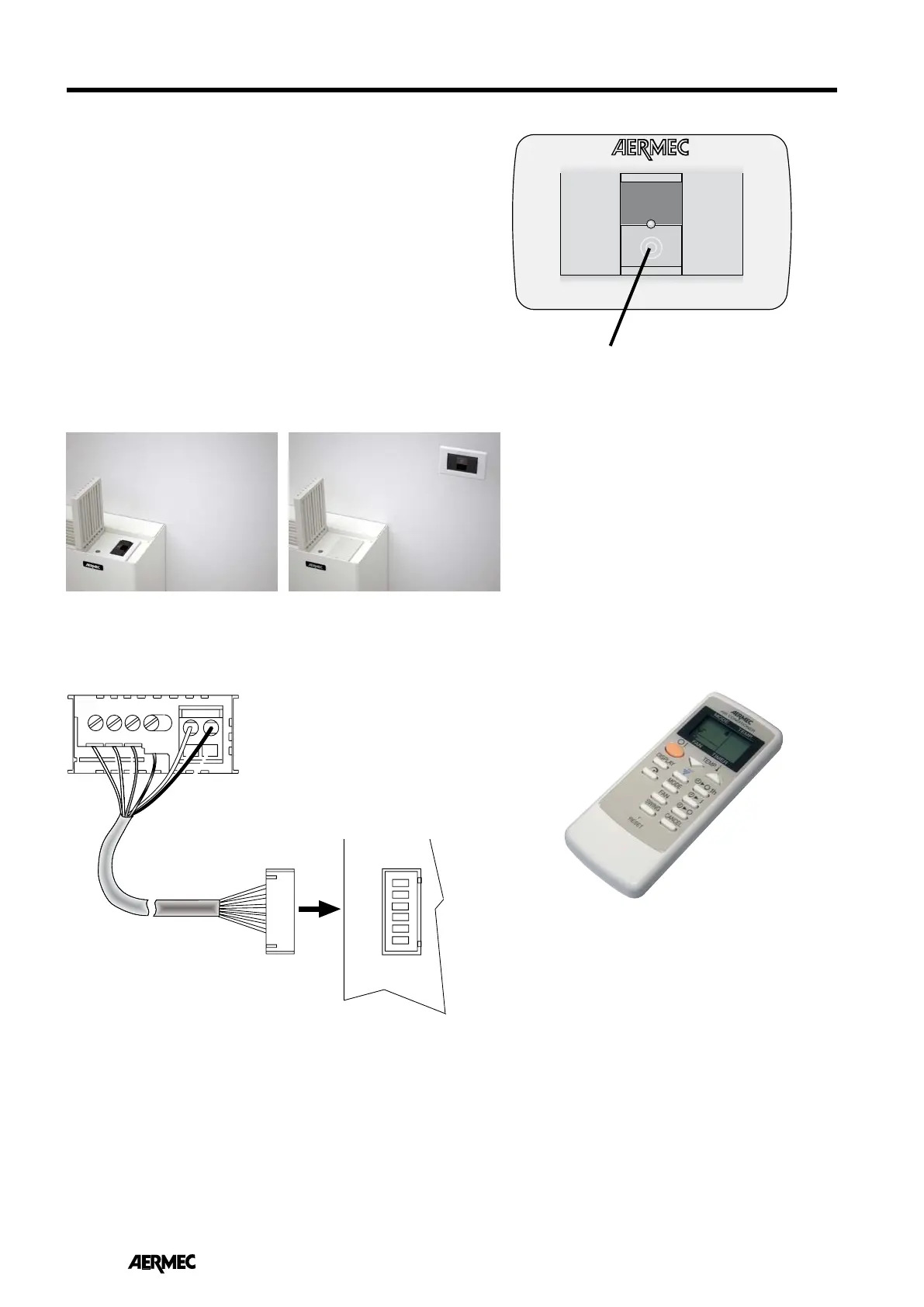

CONEXIONES ELÉCTRICAS TL3
BOTÓN “AUX” (MANDO AUXILIAR)
Se usa cuando el mando a distancia está fuera de servi-
cio.
Permite el encendido únicamente en la función
AUTOMÁTICO y el apagado del acondicionador.
En funcionamiento AUTO el microprocesador, al encen-
derse y en función a la temperatura ambiente, decide
el tipo de funcionamiento, establece la temperatura
ambiente que se debe mantener e introduce la velocidad
del ventilador.
FW_R
Receptor TL3 montado a bordo TL3 receptor montado en la pared
