61

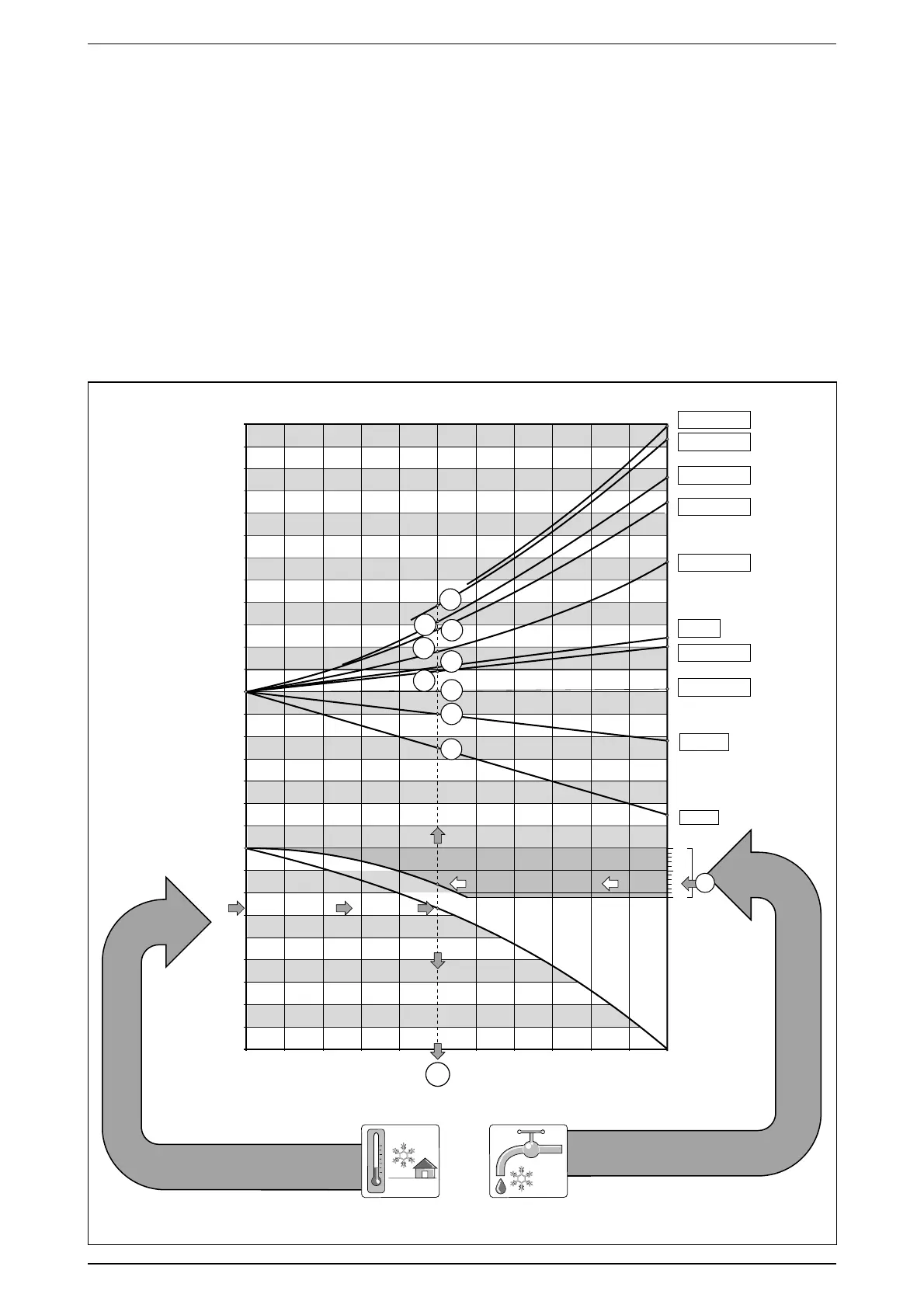

curvas superiores representan los
coeficientes para la corrección de la
potencia de refrigeración y absorbida,
para los envíos y las pérdidas de carga
(se recuerda que dichos coeficientes
se deben multiplicar por el valor
nominal del tamaño en consideración);
mientras que el eje inferior aconseja
el valor porcentual de glicol necesario
en función a la temperatura del aire
externo considerado.
- Si se desea calcular el porcentaje de
glicol en base a la temperatura del
agua producida, se deberá entrar
desde el eje derecho y una vez
intersecada la curva debe trazarse
una línea vertical que interceptará a
su vez las otras curvas; Los puntos
obtenidos de las curvas superiores
representan los coeficientes para la
potencia de refrigeración y absorbida,
para los envíos y las pérdidas de carga
(se recuerda que dichos coeficientes
se deben multiplicar por el valor
nominal del tamaño en consideración);
mientras que el eje inferior aconseja
el valor porcentual de glicol necesario
para producir agua a la temperatura
deseada.
Recordamos que los tamaños iniciales
“TEMPERATURAS EXTERIORES” y
“TEMPERATURA AGUA PRODUCIDA”,
no están directamente relacionados
entre sí, así que no es posible entrar
en la curva de uno de estos tamaños y
obtener el correspondiente punto en
otra curva.
~
~
~
~
~
~
~
~
~
~~
~
¤
¤~
¤~
¤
¤
¤
¤
¤
~~
¤
~
~
~~~
~~
~
~~
~
¤
