Los esquemas eléctricos están sujetos a modificaciones continuas, por lo tanto es obligatorio tomar la referencia de los que se encuentran a bordo de la máquina.
All wiring diagrams are constantly updated. Please refer to the ones supplied with the unit.
Nos schémas électriques étant constamment mis à jour, il faut absolument se référer à ceux fournis à bord de nos appareils.
Die Schaltpläne werden ständig aktualisiert, deswegen muss man sich stets auf das mit dem Gerät gelieferte Schaltschema beziehen.
El cableado de las máquinas es sometido a actualizaciones constantes. Por favor, para cada unidad remitirse a los esquemas suministrados con la misma.

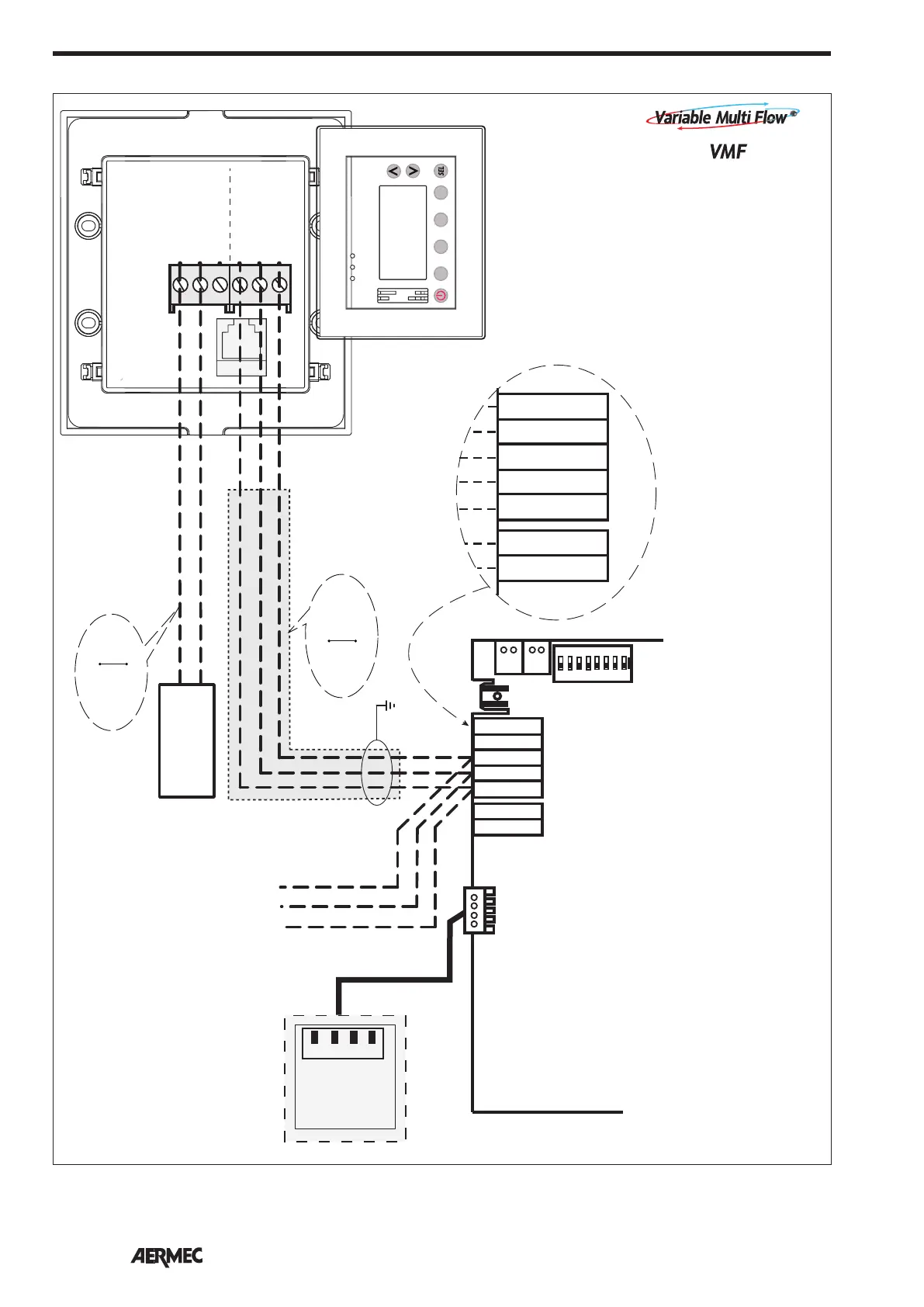

SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • ELEKTRISCHE SCHALTPLÄNE • ESQUEMAS ELECTRICOS
Only Master
4 3 2 1
VMF-E4
CN17
1-TX-RX
2- GND
2 - B - 485
1 - A - 485
4 - V + Pan
3 - GND- 485
5 - GND - Pan
CN16
RS485
12V
TTL
CN10-B CN10-A
CN27
ON
1 2 3 4 5 6 7 8
DIP
1
CE
1
SP
1
CN8
CN17
1-TX-RX
2- GND
2 - B - 485
1 - A - 485
4 - V + Pan
3 - GND- 485
5 - GND - Pan
CN16
Master
VMF-E1
(A)
±12Vdc / 24Vac
(B)
(GND)
CN11
22AWG
VMF-E1 VMF-E5
VMF-E5
VMF-E5
MAX 30m
Power Supply
Power Supply
±12Vdc / 24Vac
CN12
(-)
(+)
(A) (B) (GND) (-) (+)
(-) (+)
VMF-E5
±12Vdc
24Vac
RS485
RS485
VMF-E1 / VMF-E5 (RS485 Seriale supervisione)
VMF-E1 / VMF-E5 (RS485 Supervision serial)
VMF-E1 / VMF-E5 (RS485 Liaison série de supervision)
VMF-E1 / VMF-E5 (RS485 Serielle
Überwachungsschnittstelle)
VMF-E1 / VMF-E5 (RS485 Serial supervisión)
