AVHL20UJ 0910 - 4448860_00
Direzione del flusso
A - B = con valvola alimentata
Perdita di carico
Mod. VHL 22
Kvs A - B 2,5
Δp [kPa] = Perdita di carico
q [m
3
/h] = Portata d’acqua
Dp =
10 q
Kvs
(
(
2
FCL
Il kit è costituito da una valvola, dal relativo attuatore e da
una guarnizione.
La valvola è del tipo tutto o niente con raccordi da 1/2”, ali-
mentata a 230V 50/60 Hz monofase. La valvola può essere
comandata dai pannelli comandi (accessori) abilitati alla funzio-
ne di controllo delle valvole; prima della selezione consultare le
caratteristiche dei pannelli comandi.
Controllo ON-OFF
Corsa stelo otturatore mm 2,5
Posizione normale Chiuso
Tensione di alimentazione V 230
Frequenza Hz 50 - 60
Potenza assorbita in funzionamento V A 3
Corrente assorbita allo spunto A 0,6
Corrente assorbita in funzionamento A 0,014
Temperatura fluido °C 2 - 120
Pressione nominale PN 16
Max. pressione differenziale kPa 150
Trafilamento Kvs % ≤ 0,02%
Max. temperatura ambiente °C 50
Grado di protezione IP 44
Diametro attacchi Ø DN15 (1/2”)
Caratteristica attacchi attacchi per tenuta piana
Fluidi compatibili: acqua, acqua in miscela con max 50% di glicole
INSTALLAZIONE
ATTENZIONE: prima di effettuare qualsiasi intervento,
assicurarsi che l’alimentazione elettrica sia disinserita.
ATTENZIONE: i collegamenti elettrici, l’installazione dei ventil-
convettori e dei loro accessori devono essere eseguiti solo da
soggetti in possesso dei requisiti tecnico-professionali di abilita-
zione all'installazione, alla trasformazione, all'ampliamento e
alla manutenzione degli impianti ed in grado di verificare gli
stessi ai fini della sicurezza e della funzionalità.
In particolare per i collegamenti elettrici si richiedono le veri-
fiche relative a :
- Misura della resistenza di isolamento dell'impianto elettrico.
- Prova della continuità dei conduttori di protezione.
ATTENZIONE: prima di effettuare qualsiasi intervento munirsi
di opportuni dispositivi di protezione individuale.
Prima dell’installazione del kit VHL22 consultare il manuale di
installazione del ventilconvettore FCL; è compito dell’installato-
re la preparazione degli impianti idraulico ed elettrico ed ese-
guire a regola d’arte i raccordi con l’unità.

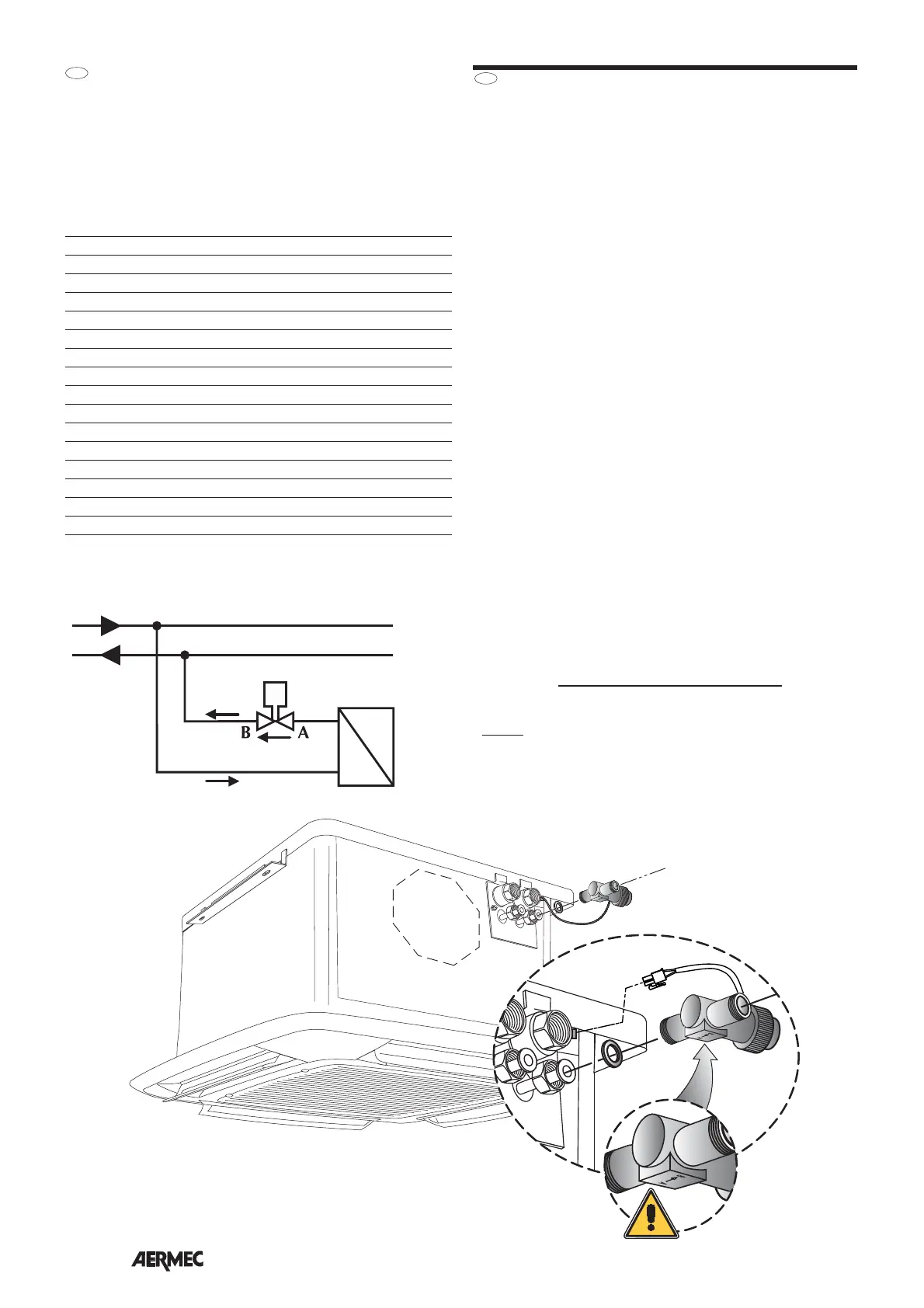

L'installazione deve essere effettuata secondo quanto illustrato
nelle figure riportate, utilizzando le guarnizioni poste a corredo
della macchina.
ATTENZIONE! Durante l'installazione prestare attenzione al
senso del flusso, prima di montare la valvola controllare il verso
di montaggio farendo riferimento al simbolo in rilievo sul corpo
valvola.
Il corpo valvola deve essere installato senza eccessiva torsione,
compresa tra 25 e 30 Nm.
Collegare i cavi elettrici della valvola al connettore dell’unità
come indicato negli schemi elettrici allegati.
