AVHL20UJ 0910 - 4448860_00
Direction du flux
A - B = Avec vanne alimentée
Perte de charge
Mod. VHL 22
Kvs A - B 2,5
Δp [kPa] = Perte de charge
q [m
3
/h] = Débit eau
Dp =
10 q
Kvs
(
(
2
FCL
Le kit est composé d'une vanne, de son actionneur et de
un joint.
La vanne est du type tout ou rien avec des raccords de 1/2" et
est alimentée à 230 V 50/60 Hz monophasé. Elle peut être
commandée à travers les panneaux de commande (accessoi-
res) prédisposés à la fonction de contrôle des vannes ; avant
d'effectuer la sélection, consultez les caractéristiques des pan-
neaux de commande.
Contrôle ON-OFF
Course tige obturateur mm 2,5
Position normale FSermé
Tension d'alimentation V 230
Fréquence Hz 50 - 60
Puissance absorbée en fonctionnement V A 3
Courant absorbé au décollage A 0,6
Courant absorbé en fonctionnement A 0,014
Température fluide °C 2 - 120
Pression nominale PN 16
Pression différentielle maxi. kPa 150
Fuite Kvs % ≤ 0,02%
Température ambiante maxi. °C 50
Degré de protection IP 44
Diamètre raccords Ø DN15 (1/2”)
Caractéristique des raccords pour étanchéité à plat
Fluides compatibles : eau pure, eau avec 50% maxi. de glycol
INSTALLATION
ATTENTION ! avant d'effectuer une intervention quelcon-
que s'assurer que l'alimentation électrique est bien désactivée.
ATTENTION: les raccordements électriques, l'installation des
ventiloconvecteurs et de leurs accessoires ne doivent être exé-
cutés que par des personnes en possession de la qualification
technico-professionnelle requise pour l'habilitation à l'installa-
tion, la transformation, le développement et l'entretien des
installations, et en mesure de vérifier ces dernières aux fins de
la sécurité et de la fonctionnalité.
En particulier pour les branchements électriques les contrôles
suivants sont requis:
- Mesure de la résistance d'isolation de l'installation électrique.
- Test de continuité des conducteurs de protection.
Avant de monter le kit VHL22, consultez le manuel d'installation
du ventilo-convecteur FCL ; l'installateur doit préparer les instal-
lations hydraulique et électrique et exécuter dans les règles de
l'art les raccords vers l'unité.

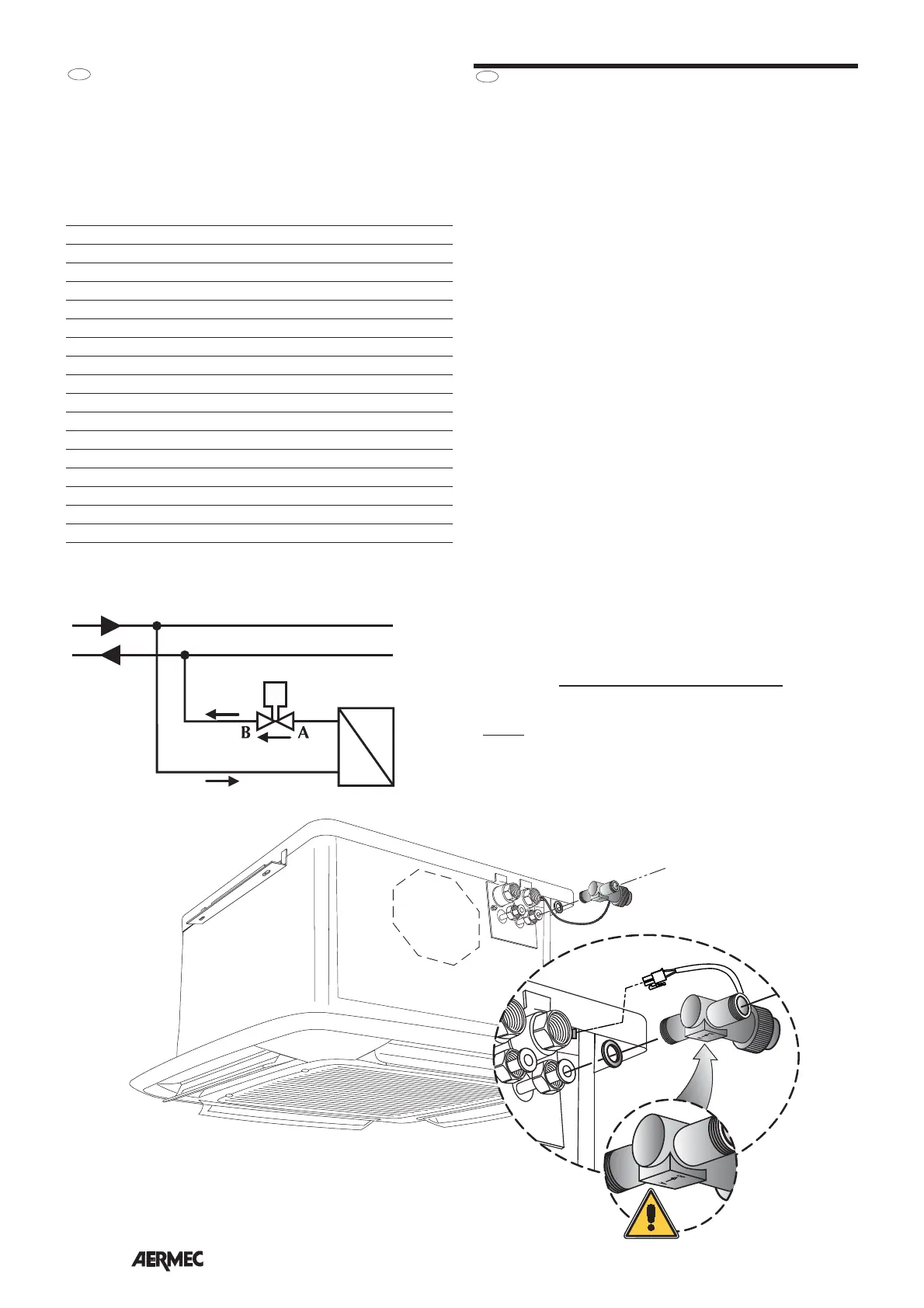

L'installation doit être effectuée conformément aux figures, en
utilisant les joints fournis avec la machine.
ATTENTION ! Pendant l'installation, prêtez attention au sens
du flux : avant de monter la vanne, contrôlez le sens de mon-
tage en regardant le symbole en relief qui se trouve sur le corps
de la vanne.
Le corps de la vanne doit être installé sans une torsion excessive,
comprise entre 25 et 30 Nm.
Branchez les câbles électriques de la vanne au bornier de l'uni-
té comme indiqué dans les schémas électriques joints en anne-
xe.
