AFA STAINLESS AFLZ01 - Instalación

min 35mm
Supercie
de la ducha
3
21
21
T-7
21
T-1
T-2
1/2"
(12mm)
T-12
INSTALACIÓN
PRECAUCIÓN - CONSEJOS PARA REMOVER LA DUCHA VIEJA:
Siempre apague el suministro de agua antes de remover el desviador existente o desmonte la válvula.
Abra la manija de la ducha para aliviar la presión del agua y asegurar que toda el agua ha sido drenada.

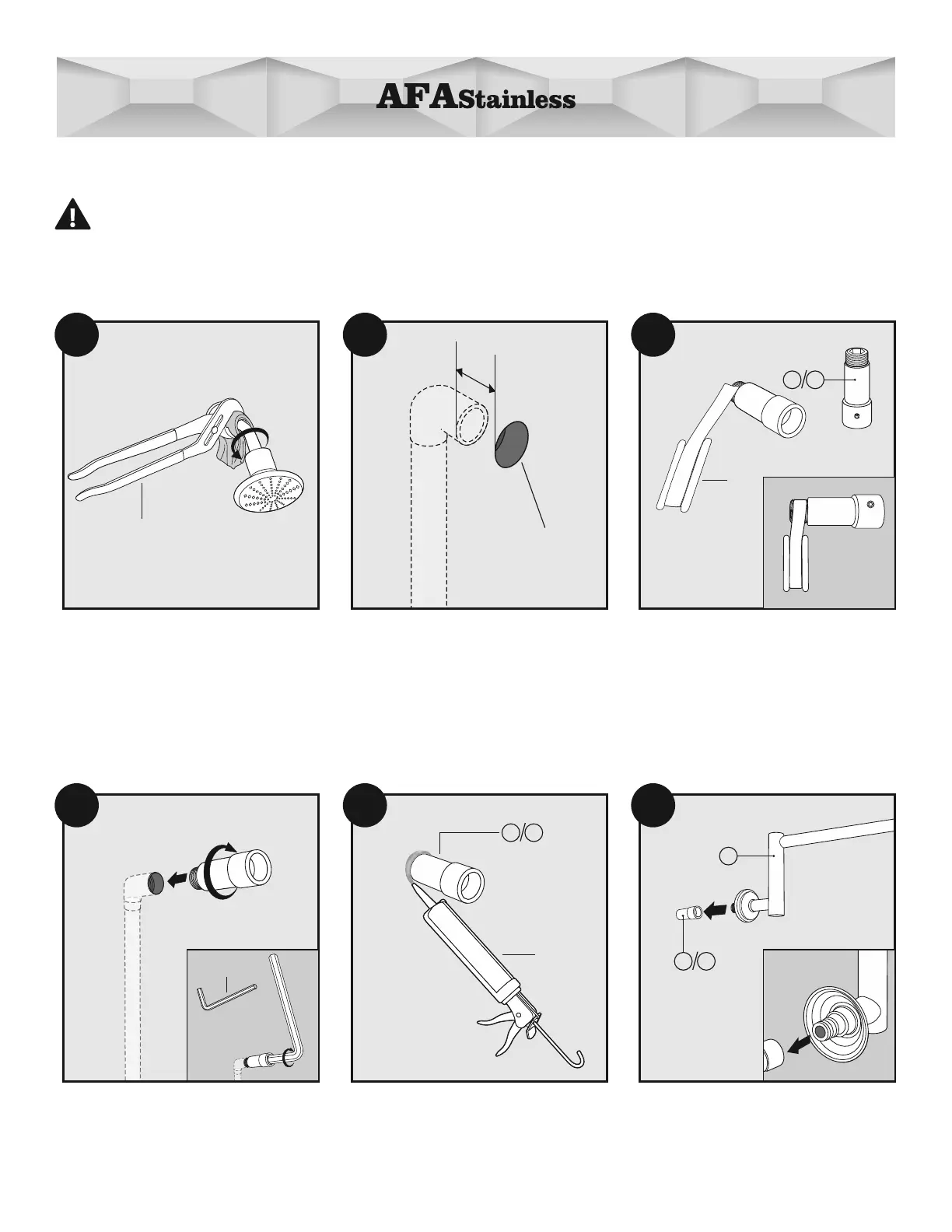

Opción 1: Instalación fácil (No hay necesidad de perforar)
Mida la distancia entre el 1/2” (12mm)
-14 NPT (Roscadura de Tubería Nacional)
en el codo de suministro de agua de
pared (no incluido) y la supercie de
pared acabada. Si la medida está entre
1-7/8"- 4" (48 mm-102 mm), utilice el
adaptador # 2. Si la distancia es menor
de 1-3/8" (35mm), elija el adaptador de
suministro 3-1/8" (79mm) # 1.
2
3
Envuelva 1 (una) capa de la cinta de
plomero T-1 (incluida) en el lado roscado
del adaptador de suministro (1) o (2).
Inserte un extremo del brazo de ducha (3)
en el adaptador de suministro (1) o (2).
Sellar la pared alrededor del codo
usando Sellador de Silicona T-7
(no incluido).
PRECAUCIÓN: No sellar la pared
puede dañar el agua.
Conecte el adaptador de suministro
(1) o (2) y gírelo hacia la izquirda con
la llave Allen de 1/2” (12mm) T-2
(incluida).
5
6
4
1
Retire el brazo de la cabeza de la
ducha existente girándolo en dirección
hacia la izquierda.
Nota: Puede ser necesaria una llave
jadora de canal T-12 (no incluida).
52
