© Copyright LOTRONIC 2014 FOG COLOR RGB Page 13

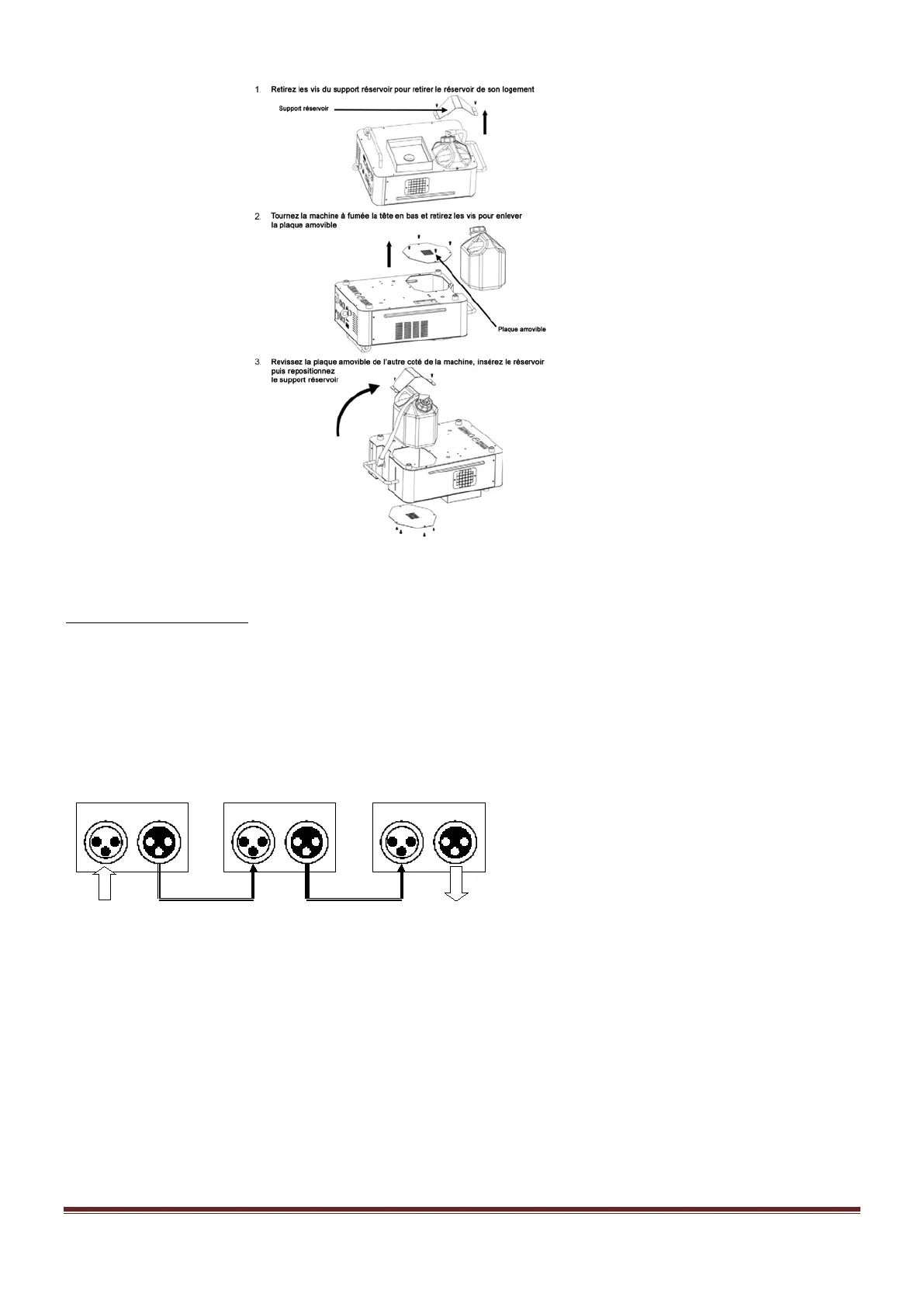

Connexion du câble signal
La connexion entre la sortie du Maître et l’entrée de l‘Esclave se fait au moyen du cordon XLR à 3 broches fourni. La
sortie DMX de la console de commande doit être branchée sur l’entrée DMX du premier Maître. Branchez la sortie
DMX du Maître sur l’entrée DMX de l’Esclave et ainsi de suite jusqu’au dernier Esclave. Branchez une terminaison
sur la sortie du dernier appareil afin d’éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR
qui comporte une résistance de 120Ω entre les broches 2 et 3.
IN
OUT
IN
OUT OUT
IN
1 2 3
D M X IN DM X O UT
Note: Utilisez du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d’au moins 0,5mm.
