afx light FOG COLOR RGB User Manual

© Copyright LOTRONIC 2014 FOG COLOR RGB Page 29
IN
OUT
IN
OUT OUT
IN
1 2 3
D M X IN
DM X O UT
De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word meegeleverd. De
doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere
ader.
Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten worden. Een DMX
afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3.

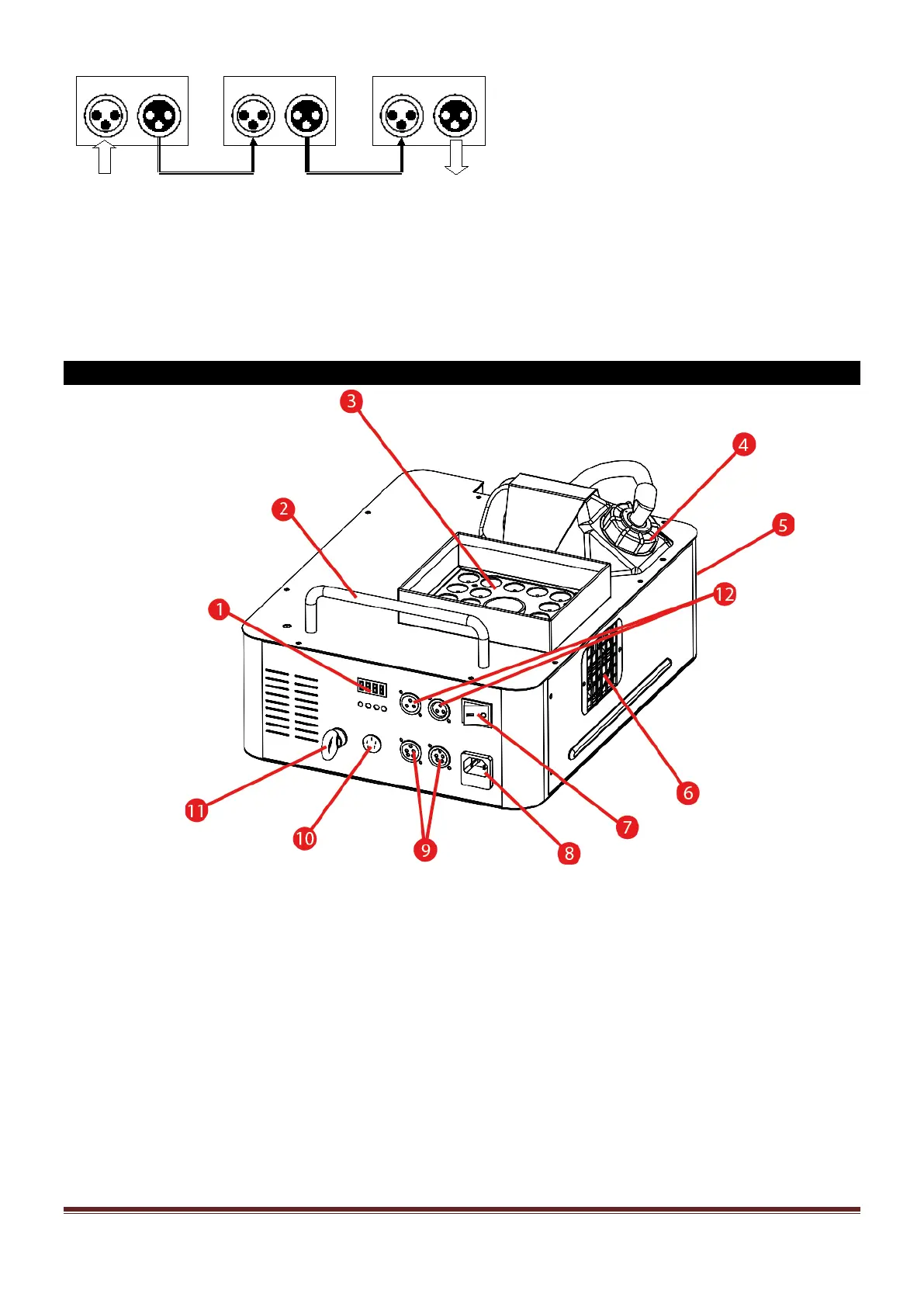

OMSCHRIJVING
1) CONTROLE PANEEL ( uitleg volgt)
2) HANDGREEP
3) NOZZLE EN LEDs
4) TANK
5) HANDGREEP
6) VENTILATOR ( nooit deze deel van het toestel verstoppen )
7) AAN/UIT SCHAKELAAR
8) LICHTNET CONNECTOR EN ZEKERING
9) 5-POL DMX CONNECTOR ( IN- & UITGANG )
10) CONNECTOR VOOR DE AFSTANDSBEDIENING
11) VEILIGHEIDSRING
12) 3-POL. DMX CONNECTOR ( IN- & UITGANG )
