afx light HYPER-STROBE-RGB+W User Manual

FR 12
© Copyright LOTRONIC 2023
fonction
<DOWN>: Navigue vers le bas dans la liste de menus ou diminue la valeur numérique dans une
fonction
<ENTER>: Active le menu actuellement afché ou dénit la valeur actuellement sélectionnée sur la
fonction actuelle
STRUCTURE DU MENU
A001-A512 Modiez le code d'adresse (A001 ~ A512) avec UP/DOWN et cliquez sur OK pour
enregistrer.
CH03-CH39 Sélectionnez un mode de canal parmi CH04, ch11, ch32 et ch39 avec UP/DOWN et
cliquez sur OK pour enregistrer.
M000-M083 84 types d'effets intégrés 3 en 1 (M000 ~ m083), sélectionnez un effet intégré avec
UP/DOWN et cliquez sur OK pour enregistrer
S000-S255 Réglez la vitesse de fonctionnement des effets intégrés 3en1 (s000 ~ s255) avec
UP/DOWN et cliquez sur OK pour enregistrer.
M000-M040 Il existe 41 effets intégrés pour la ligne centrale blanche (M000 ~ M040). Sélection-
nez un effet intégré avec UP/DOWN et cliquez sur OK pour enregistrer.
S000-S255 Modiez la vitesse de délement de l'effet intégré (s000 ~ s255) de la ligne mé-
diane blanche avec UP/DOWN et cliquez sur OK pour enregistrer.
Soud Mode contrôlé par la musique.
R255-R000 Modiez la luminosité des LED rouges (r000 ~ r255) avec UP/DOWN et cliquez sur
OK pour enregistrer.
G255-G000 Modiez la luminosité des LED vertes (G000 ~ g255) avec UP/DOWN et cliquez sur
OK pour enregistrer.
B255-B000 Modiez la luminosité des LED bleues (b000 ~ B255) avec UP/DOWN et cliquez sur
OK pour enregistrer.
W255-B000 Modiez la luminosité de la ligne centrale blanche (w000 ~ W255) avec UP/DOWN
et cliquez sur OK pour enregistrer.
T000 Afchage de la température. P.ex. t045 signie que la température actuelle de la
lampe est de 45 °C. Si la thermistance 10K n'est pas installée, T000 s'afche.
CONNEXION DE L’ALIMENTATION ET DU CÂBLE SIGNAL
1. CONNEXION DE L’ALIMENTATION SECTEUR
Utilisez le cordon fourni pour brancher l’appareil sur le secteur. Assurez-vous que la tension et la
fréquence du secteur correspond à la tension et la fréquence d’alimentation de l’appareil, à savoir:
110-240V~ 50/60Hz. Chaque appareil doit pouvoir être mis sous et hors tension individuellement.

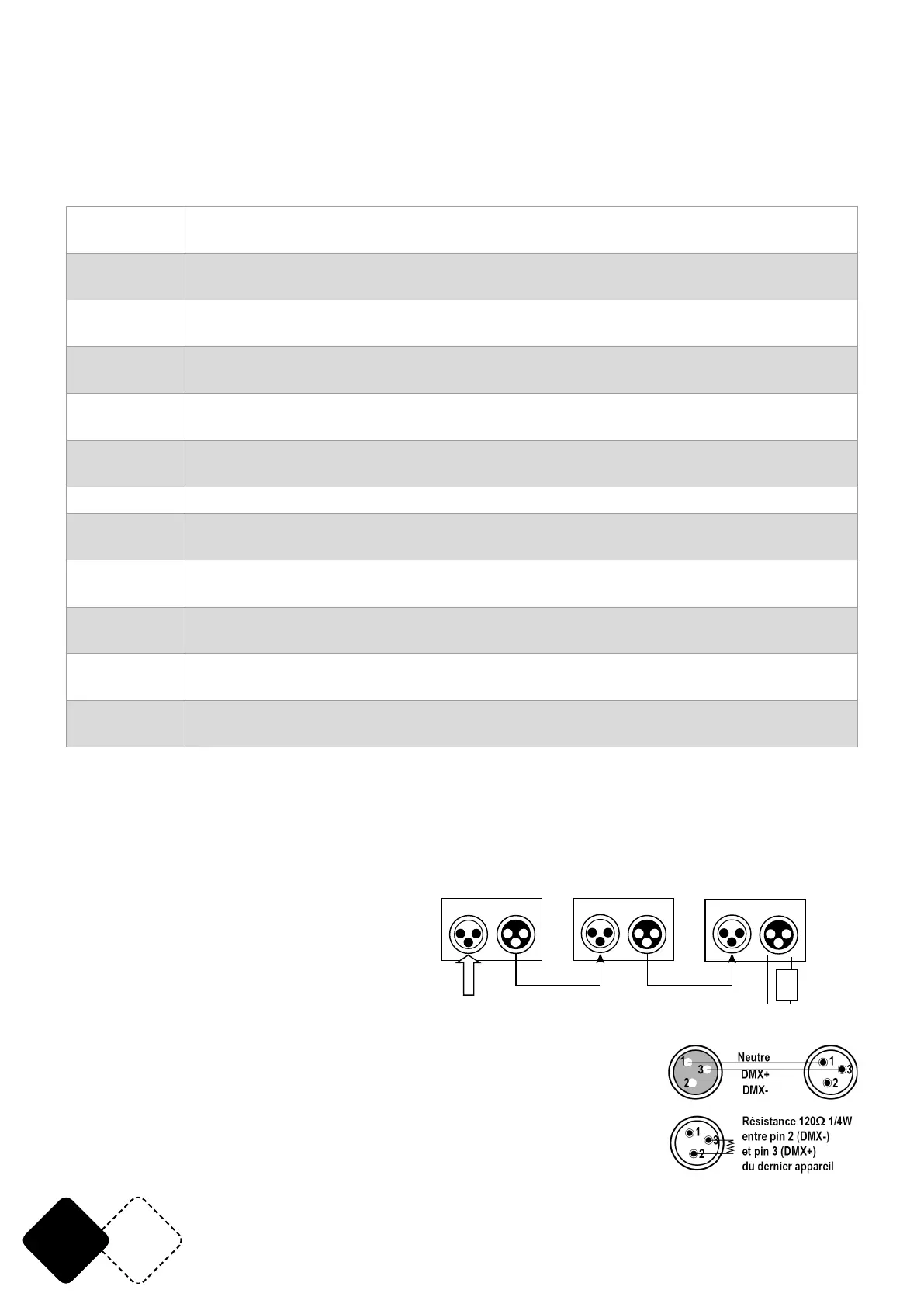

2. CONNEXION DU CÂBLE SIGNAL
La connexion entre la sortie du Maître et
l’entrée de l‘Esclave se fait au moyen d'un
cordon XLR à 3 broches. La sortie DMX de la
console de commande doit être branchée
sur l’entrée DMX du Maître. Branchez la sor-
tie DMX du Maître sur l’entrée DMX de l’Esclave et ainsi de suite jusqu’au dernier Esclave.
Branchez une terminaison sur la sortie du dernier appareil an d’éviter
des parasites. Cette résistance de n de ligne consiste en une che XLR
qui comporte une résistance de 120Ω entre les broches 2 et 3.
FONCTIONNEMENT EN MAÎTRE-ESCLAVE
Connectez deux HYPER-STROBE-RGB+W ou plus via un connecteur DMX
à 3 broches et réglez les appareils sur n'importe quelle adresse DMX
entre A001 ~ A512. Tous les appareils doivent être réglés sur la MEME
IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
