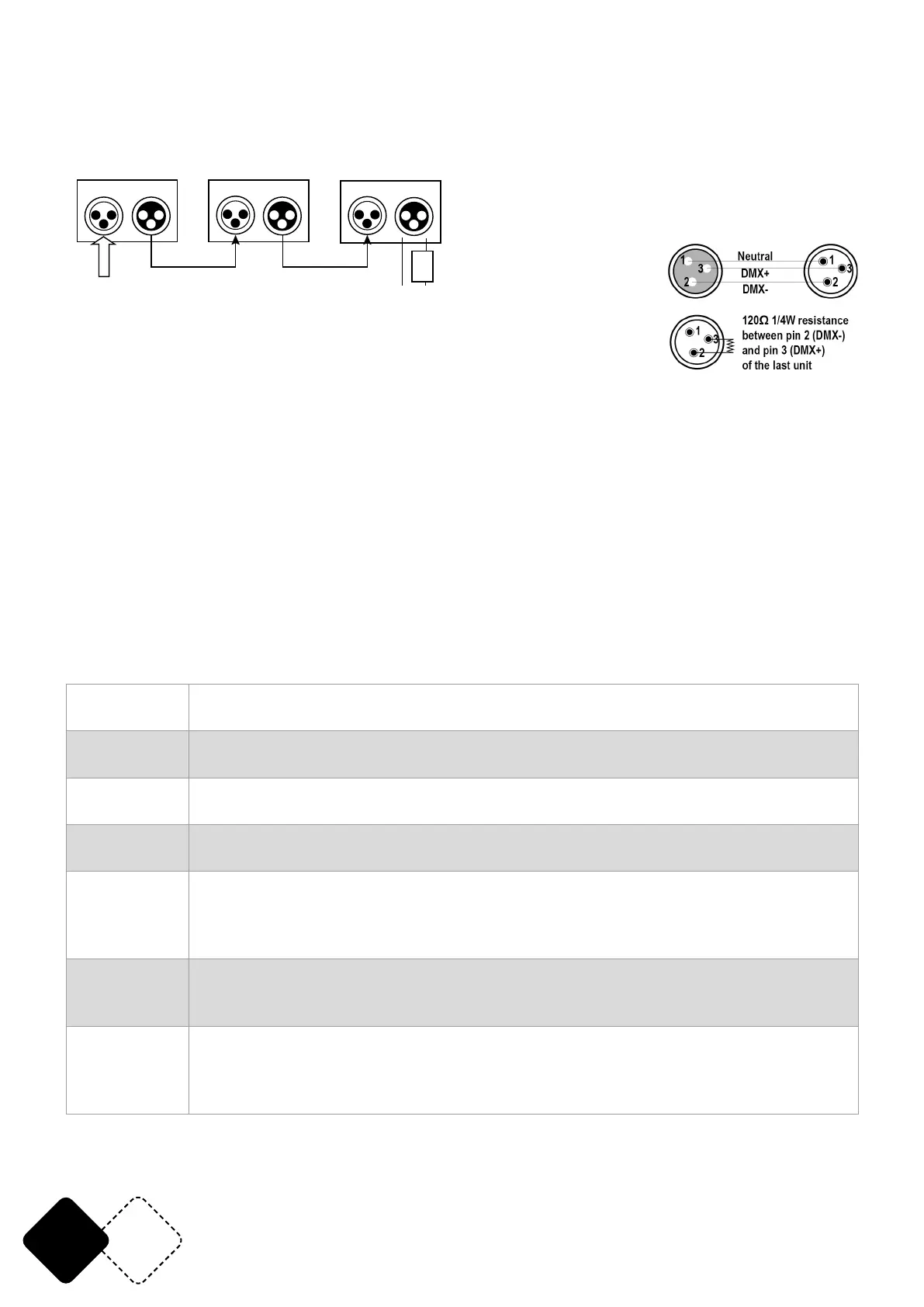

CONEXIÓN DEL CABLE DE SEÑAL
Use un cable XLR de 3 pines para conectar el enchufe de salida del maestro y el enchufe de entrada
de la luz esclava. Conecte la toma de SALIDA de la luz maestra y la toma de ENTRADA de la luz
esclava, luego, conecte la toma de SALIDA a la toma de ENTRADA de la siguiente luz. Ordinal para
conectar todas las luces de la siguiente manera:
IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
Se recomienda el terminador de señal DMX en la última unidad de la ca-
dena. El terminador DMX es un conector XLR con una resistencia de 120 Ω
entre el pin 2 y el pin 3 del conector XLR
MODO ESCLAVO MAESTRO
Conecte dos o más HYPER-STROBE-RGB+W a través de un conector DMX de 3 pines y congure
todas las unidades en cualquier dirección DMX entre A001 y A512. ¡Todas las unidades deben
congurarse en la MISMA dirección!
El primer dispositivo es el maestro y todos los demás son esclavos. La pantalla de las unidades
esclavas no parpadeará. Todos los esclavos funcionarán exactamente igual que la unidad maestra.
Tenga en cuenta: solo se puede congurar un maestro para un grupo de dispositivos.
El modo Maestro-Esclavo solo funcionará cuando la consola DMX512 esté apagada.
AJUSTES DE FÁBRICA
Presione la tecla de menú durante 5 segundos para ingresar a la conguración de fábrica. Los
ajustes de fábrica incluyen principalmente la potencia de salida de la lámpara, el modo de ajuste
del ventilador, el ajuste del punto de protección de temperatura y los parámetros de envío. La fábri-
ca establece cualquier modo y sale presionando la tecla de menú durante 5 segundos.
TABLA DE AJUSTES DE FÁBRICA
R255-R032 Cambie el LED rojo (r032-r255) con ARRIBA/ABAJO y haga clic en Aceptar para
guardar. El valor predeterminado es R200.
G255-G032 Cambie el LED verde (g032-g255) con ARRIBA/ABAJO y haga clic en Aceptar para
guardar. El valor predeterminado es G200.
B255-B032 Cambie el LED azul (b032-b255) con ARRIBA/ABAJO y haga clic en Aceptar para
guardar. El valor predeterminado es B200.
W032-W255 Cambie el LED blanco (w032-w255) con ARRIBA/ABAJO y haga clic en Aceptar
para guardar. El valor predeterminado es W240.
FAN0-FAN1 Conguración del ventilador: FAN0 signica que el ventilador comienza a funcio-
nar cuando se enciende el dispositivo. FAN1 signica que el ventilador comenzará
a funcionar solo cuando el accesorio haya alcanzado el punto de protección de
temperatura establecido.
T040-T070 Congure el punto de protección de temperatura, modique los parámetros (40°
~ 70°) con ARRIBA/ABAJO y haga clic en Aceptar para guardar. El valor predeter-
minado es 65.
Send Envíe los parámetros de conguración de fábrica de la máquina a través de los
botones ARRIBA/ABAJO a todas las demás lámparas conectadas en paralelo con
cables de señal de tres núcleos. Conrme los parámetros de envío y presione la
tecla menú durante 5 segundos
