DE21
www.afx-light.com
an den DMX Eingang des Geräts anschliessen. Auf diese Weise können mehrere Geräte hintereinan-
der in Serie geschlossen werden.

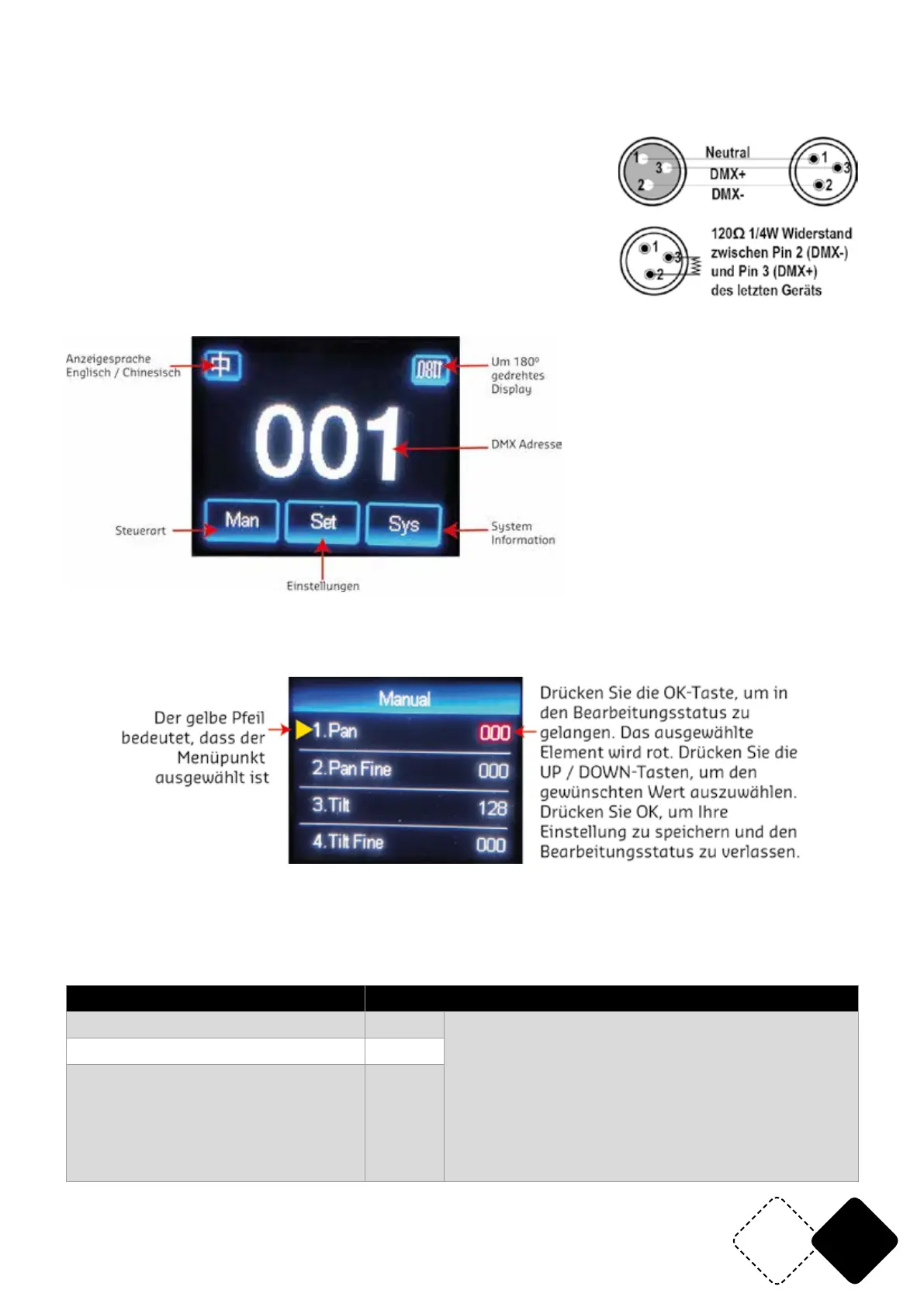

Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR
Buchse auf der anderen Seite besitzen. S. nachstehende Abbildung:
Bei längeren Kabelwegen ist es empfehlenswert, einen
Endwiderstand zwischen Pin 2 und 3 zu löten, um Signalfehler zu
vermeiden.
Ein Endwiderstand von 120 Ohm 1/4W wird zwischen Pin 2 (DMX-)
und Pin 3 (DMX+) am letzten Gerät gelötet.
BESCHREIBUNG DER SCHNITTSTELLE
Haupt-Schnittstelle
Subinterface
MANUELLE KONTROLLE
Diese Schnittstelle dient zur Steuerung der aktuellen Leuchte und wechselt automatisch in den
Host-Zustand (empfängt kein DMX-Signal und sendet ein DMX-Signal an den Slave zum Host).
Das manuelle Menü zeigt 16 oder 20 Kanäle an, je nachdem, welche Auswahl der Benutzer im Eins-
tellungsmenü getroffen hat.
Funktion Beschreibung
1CH. Pan 0-255 Der gelbe Pfeil bedeutet, dass der Menüpunkt
ausgewählt ist. Drücken Sie die OK-Taste, um in
den Bearbeitungsstatus zu gelangen. Das aus-
gewählte Element wird rot. Drücken Sie die UP /
DOWN-Tasten, um den gewünschten Wert aus-
zuwählen. Drücken Sie OK, um Ihre Einstellung
zu speichern und den Bearbeitungsstatus zu ver-
lassen.
…… 0-255
15CH. Frost 0-255
To Next Page
