AGA marvel ML24RF - Dimensions du Produit

10
«A»
«B»
«C»
«D»
«E»

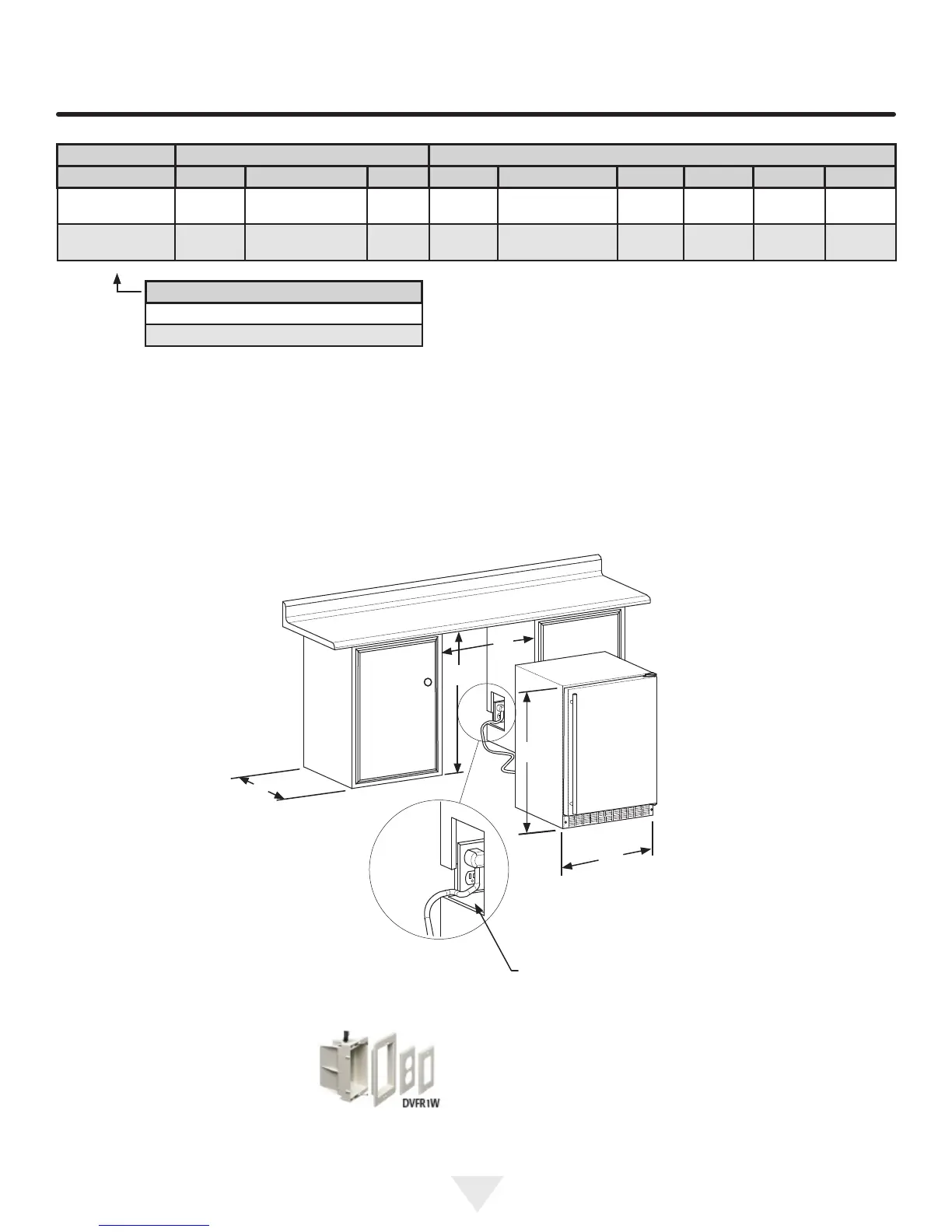

Figure 11
Figure 11a
Figure 12
S’il est nécessaire de gagner du dégagement à l’intérieur
de l’ouverture brute, un trou peut être percé au travers du
meuble adjacent et le cordon d’alimentation passé par ce
trou jusqu’à une prise secteur. Une autre façon d'augmenter
la profondeur disponible dans l’ouverture est d’encastrer la
prise secteur dans le mur arrière an de gagner l’épaisseur
de la che du cordon.
Tous les types de prises secteur encastrées ne fonction-
neront pas pour cette application car elles pourraient
être trop étroites, mais un modèle équivalent à l’Arlington
#DVFR1W est recommandé pour cette application (Voyez la
Figure 12).
DIMENSIONS DU PRODUIT
STYLE DE PORTE
(S) Porte pleine
(P) Porte pleine à revêtement (sans poignée)
DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE
MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»
ML24R*S
24po
(61 cm)
**34 po à 35 po
(86,4 à 88,9 cm)
*
23
7
⁄8 po
(60,7 cm)
33
3
⁄4 po à 34
3
⁄4 po
(85,7 à 88,3 cm)
23
23
⁄32 po
(60,2 cm)
25
21
⁄32 po
(65,2 cm)
46
13
⁄32 po
(117,9 cm)
25
11
⁄16 po
(65,2 cm)
ML24R*P
24 po
(61 cm)
**34
1
⁄4 po à 35
1
⁄4 po
(87 à 89,5 cm)
*
23
7
⁄8 po
(60,7 cm)
34 po à 35 po
(86,4 à 88,9 cm)
22
7
⁄8 po
(58,1 cm)
-
46
1
⁄2 po
(118,1 cm)
23
1
⁄8 po
(58,7 cm)
