1. Anslut lufttillförseln.
2. Tryck in magasinspärren och dra ut magasinet till öppet läge
(FIG. 5).
3. Se verktygets specifikationer för att bestämma lämplig
klammerstorlek. För in klammerstapeln med spetsarna i
kontakt med slitskenan (FIG. 6).
4. Tryck klammerstapeln mot verktygets nos.
5. Tryck in magasinet till helt stängt läge. Magasinspärren låser
det i stängt läge.

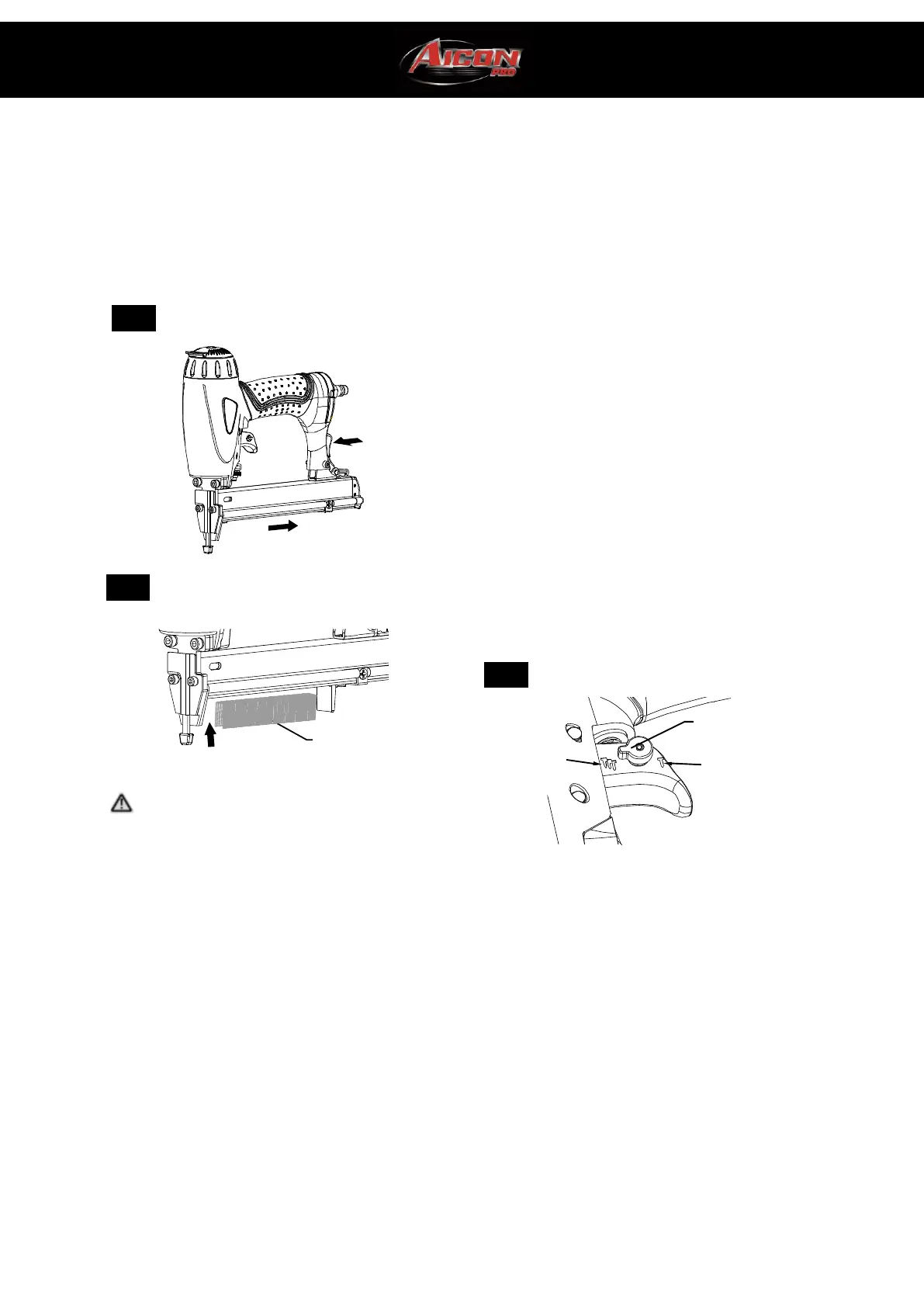

FIG. 5
FIG. 6
VARNING
HÅLL VERKTYGET RIKTAT BORT FRÅN DIG SJÄLV OCH
ANDRA PERSONER UNDER PÅFYLLNING. UNDERLÅTENHET
ATT GÖRA DETTA KAN RESULTERA I ALLVARLIGA
PERSONSKADOR.
LADDA ALDRIG KLAMRAR MED VERKTYGET I KONTAKT MED
ARBETSSTYCKET ELLER AVTRYCKAREN INTRYCKT. ATT GÖRA
DET KAN MEDFÖRA SVÅRA PERSONSKADOR.
AVLÄGSNANDE AV KLAMRAR:
1. Koppla bort lufttillförseln.
2. Tryck in magasinspärren och dra ut magasinet till öppet läge
(FIG. 5).
3. Ta tag i klammerstapelns övre del och ta ut den ur magasinet.
ARBETSMETODER
Verktyget är försett med en säkerhetsspärr och fungerar
inte om spärren inte är intryckt.
 KONTAKTAKTIVERING
1) Koppla bort luftslangen från verktyget.
2) Rotera väljaren till tre läget med tre klamrar.
3) Återanslut verktyget till luftkällan.
4) Placera klammerutloppet på arbetsstycket med fingret
från avtryckaren.
5) Tryck på avtryckaren och tryck säkerhetsspärren mot
träet för att driva klammern.
6) Om avtryckaren hålls tillbaka kommer en klammer att
drivas varje gång säkerhetsspärren pressas mot träet.
OBS:
I kontaktaktiveringsläge kan verktyget även användas
genom att trycka ner arbetsstyckskontakten mot ytan och
krama avtryckaren.
 ENKELAKTIVERING
1) Koppla bort luftslangen från verktyget.
2) Rotera väljaren till läget med enstaka klammer.
3) Återanslut verktyget till lufttkällan.
4) Placera klammerutloppet på arbetsstycket med fingret
från avtryckaren.
5) Tryck ner säkerhetsspärren ordentligt tills den är helt
nedtryckt.
6) Tryck på avtryckaren för att driva in en klammer.
Efter indrivning en gång, kommer det inte att vara möjligt
att driva igen förrän avtryckaren släpps och trycks in igen.
FIG. 7
OBS:
 Hantera alltid klamrar och paket försiktigt. Om
klammerstapeln tappas kan spetsarna deformeras vilket
kan leda till felaktig matning och blockering.
 Efter indrivning:
1) Koppla luftslangen från verktyget.
2) Ta bort alla klamrar från verktyget.
3) Droppa 5-10 droppar smörjolja för luftdrivna verktyg i
verktygets luftinlopp.
4) Öppna dräneringsventilen på kompressorns tryckkärl
för att dränera eventuell fukt.
TRYCK
DRA UPP
Stapel
21Ga.
Läge med en
klammer
Knapp
Läge med tre
klamrar
