DAC4503
7

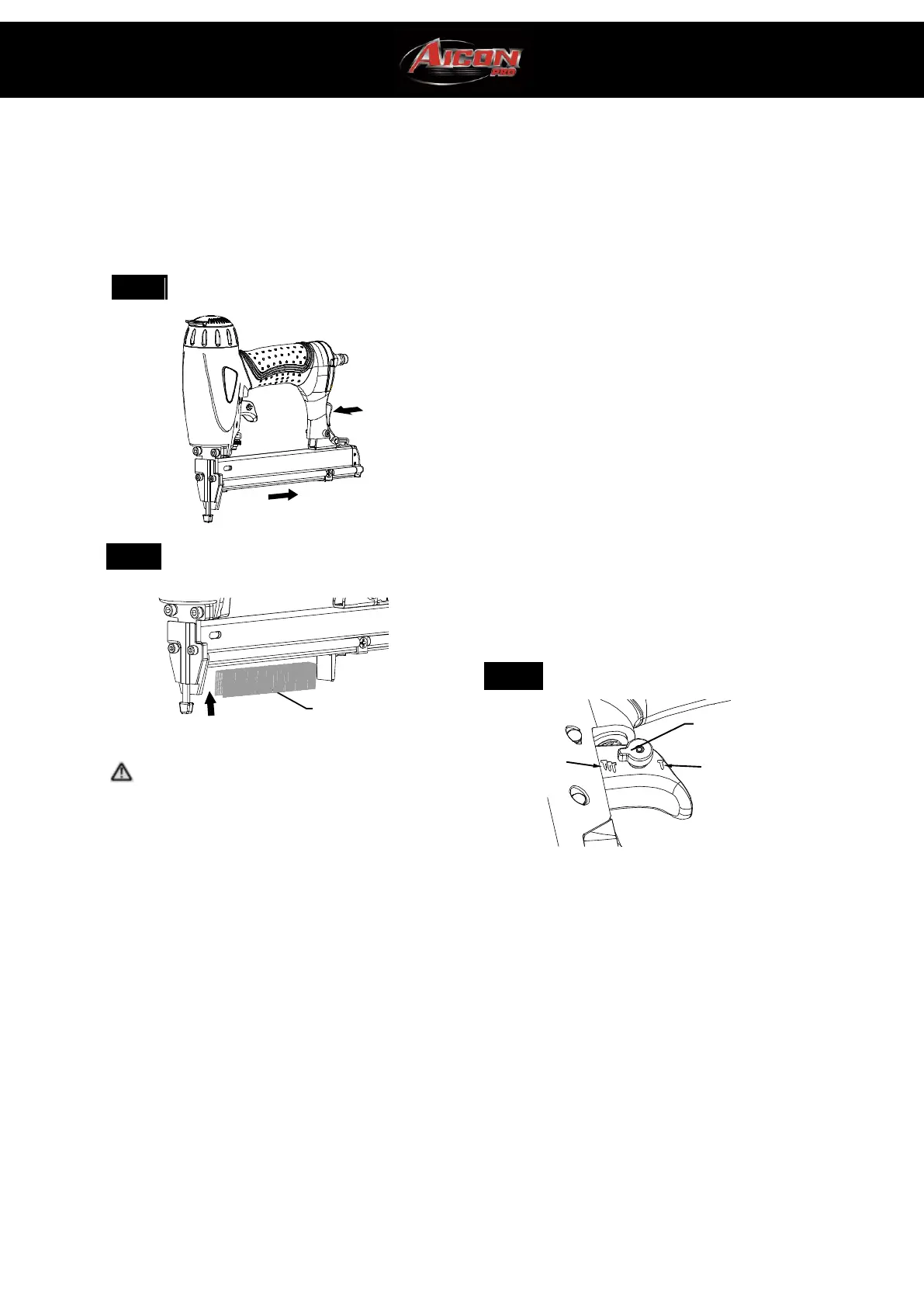

1. Liitä ilmansyöttö.
2. Paina lippaan salpaa ja vedä lipas auki (kuva 5).
3. Katso sopiva kiinnikekoko työkalun teknisistä tiedoista. Aseta
sopiva naulalevy kärkien koskettaessa kulumisuraa vasten
(kuva 6).
4. Työnnä naulalevyä etupäätä kohti.
5. Sulje lipas kokonaan. Lippaan salpa sulkeutuu kokonaan.
KUVA 5
KUVA 6
VAROITUS
ÄLÄ SUUNTAA TYÖKALUA ITSEÄSI TAI MUITA KOHTI
KIINNIKKEIDEN LATAAMISEN YHTEYDESSÄ. TÄMÄN
LAIMINLYÖNTI VOI JOHTAA VAKAVAAN TAPATURMAAN.
ÄLÄ KOSKAAN LATAA KIINNIKKEITÄ KOSKETUKSESSA
TYÖKAPPALEESEEN TAI LIIPAISIMEN OLLESSA PAINETTUNA.
TÄMÄ VOI JOHTAA VAKAVAAN TAPATURMAAN.
KIINNIKKEIDEN POISTAMINEN:
1. Katkaise paineilmansyöttö.
2. Paina lippaan salpaa ja vedä lipas auki (kuva 5).
3. Tartu naulalevyn päähän ja poista se lippaasta.
KÄYTTÖTAVAT
Työkalu on varustettu turvavivulla eikä se toimi, ellei se ole
painettu alas.
 Kosketustoiminto
1) Irrota työkalu ilmansyötöstä.
2) Kierrä valitsin kolmeen kiinnikeasentoon.
3) Liitä työkalu ilmansyöttöön.
4) Aseta naulauspää työkappaleen päälle sormen ollessa
pois liipaisimelta.
5) Paina liipaisinta ja tämän jälkeen paina turvavipua puuta
vastaan kiinnikkeen naulaamiseksi.
6) Jos liipaisinta pidetään painettuna, naulataan kiinnike
aina kun turvavipu painetaan puuta vastaan.
HUOMAUTUS:
Kosketustoimisessa tilassa voi työkalua myös käyttää
painamalla työkappaletta pintaa vasten ja painamalla
liipaisinta.
 Yksitoiminen käyttö
1) Irrota työkalu ilmansyötöstä.
2) Kierrä valitsin yhteen kiinnikeasentoon.
3) Liitä työkalu ilmansyöttöön.
4) Aseta naulauspää työkappaleen päälle sormen ollessa
pois liipaisimelta.
5) Paina turvavipua tasaisesti niin, että se on täysin
painettuna alas.
6) Paina liipaisimesta kiinnikkeen naulaamiseksi.
Naulaus ei ole mahdollista naulauksen jälkeen, ennen kuin
liipaisin vapautetaan ja sitä painetaan uudelleen.
KUVA 7
HUOMAUTUS:
 Käsittele aina kiinnikkeitä ja pakkausta varovasti. Jos
kiinnikkeet pudotetaan, voi sidosmuovi tai -paperi
vaurioitua ja seurauksena voi olla tukoksia tai
syöttöhäiriöitä.
 Naulauksen jälkeen:
1) Irrota ilmaletku työkalusta.
2) Poista kaikki kiinnikkeet työkalusta.
3) Aseta 5-10 tippaa paineilmatyökalujen öljyä työkalun
ilmaliitäntään.
4) Avaa ilmakompressorin säiliön hana kosteuden
tyhjentämiseksi.
PAINA
VEDÄ AUKI
Kiinnike
21Ga.
Yhden kiinnikkeen
asento
Painike
Kolmen
kiinnikkeen
asento
