14

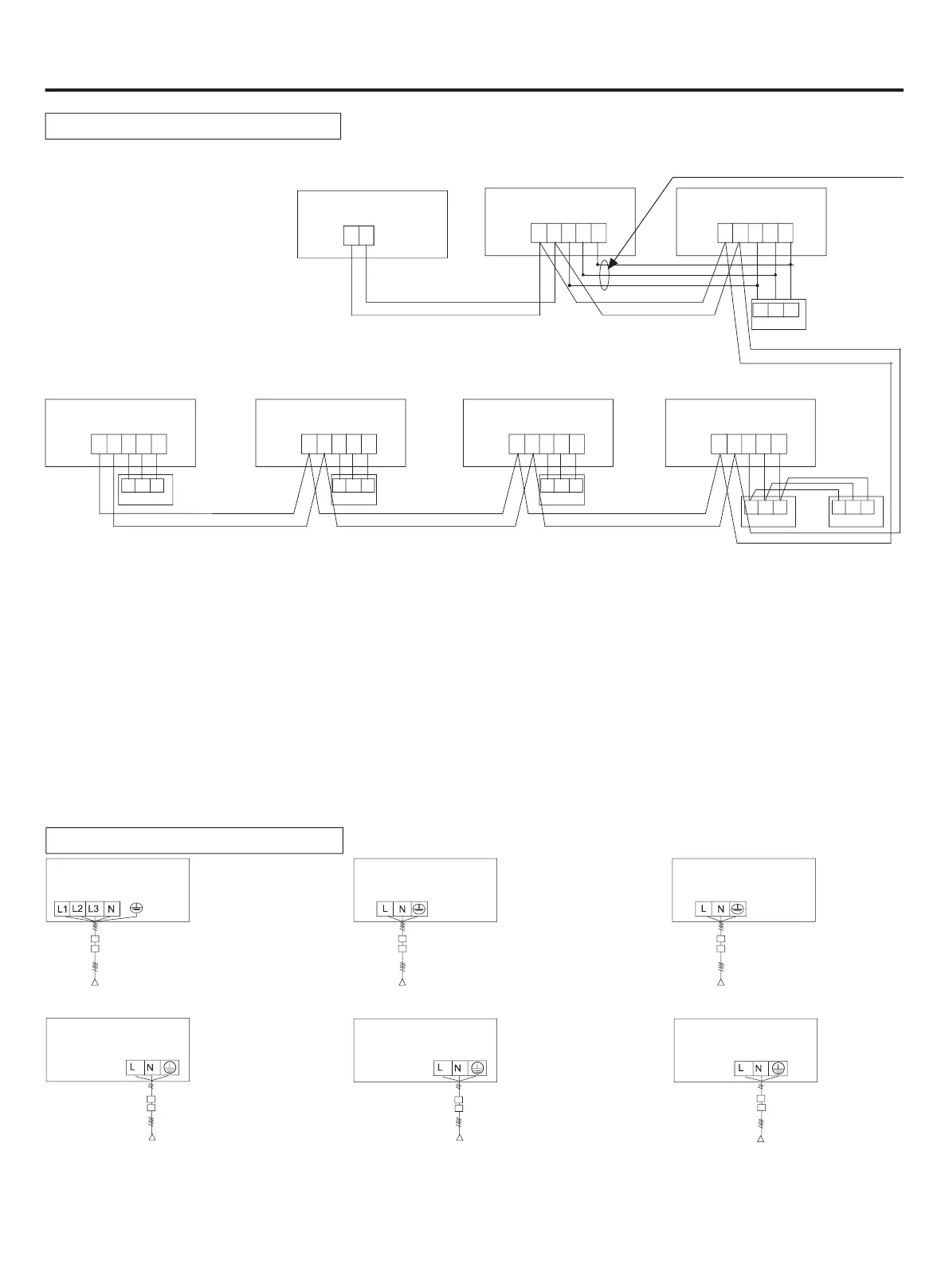

Figura del cableado de comunicación
La unidad exterior y todas las unidades interiores están en paralelo pasando 2 cables no polares.
Tres métodos de cableado entre controlador alámbrico y unidad interior:
A. 1 a múltiple (control en grupo): un controlador alámbrico controla 2 a 16 interiores, como se muestra en la Figura
anterior, interior 1- interior 2: el interior 2 es la unidad maestra del controlador alámbrico, y los otros son las unidades
esclavas del controlador alámbrico. Se conecta el controlador alámbrico con la unidad interior maestra (conectada
directamente con el controlador alámbrico) por tres cables polares; se conectan las otras unidades interiores y la
unidad maestra interior por 2 o 3 cables polares, AC interiores conectados con cables polares "B" y "C", DC interiores
conectados con cables polares "A" "B" "C"*.
B. 1 a 1 (un controlador alámbrico controla una unidad interior): Como se muestra en la gura anterior, interior 3- interior 4.
Se conecta el interior con el controlador alámbrico por 3 cables polares.
C. 2 a 1 (dos controladores alámbricos controlan un interior): como se muestra en la gura anterior, interior 6. Cualquier
controlador alámbrico puede ser congurado como el controlador alámbrico maestro, y el otro es el controlador
alámbrico esclavo. Se conecta el controlador alámbrico maestro/ esclavo y el maestro/ interior por 3 cables polares.
Cuando la unidad interior está controlada por controlador remoto, reérase a "tabla de unidad maestra del controlador
alámbrico/ unidad esclava de controlador alámbrico/ unidad de controlador remoto". No es necesario conectar A, B, C
en bloque terminal de señal con controlador alámbrico.
Cableado eléctrico y aplicación
Exterior
Interior 1
Interior 3 Interior 4 Interior 5 Interior 6
Interior 2
Cable de comunicación
con polaridad
*
P Q A B C
P Q A B C
P Q A B C P Q A B C P Q A B C
P Q A B C
A B C
A B C
A B C
A B C
A B C
Controlador
alámbrico
A B C
P Q
Controlador
alámbrico
Controlador
alámbrico
Controlador
alámbrico
Controlador
alámbrico
Controlador
alámbrico
Figura del cableado de alimentación
La unidad interior y la exterior utilizan su individual fuente de alimentación Todas las unidades interiores comparten una
fuente de alimentación. Se debe instalar interruptor de fuga e interruptor de sobre corriente, de lo contrario, aparecerá
descarga eléctrica.
Fuente de alimentación:
3N~, 380-400V, 50/60Hz
Exterior
Interruptor de falla a tierra
Interruptor de Circuito
Interruptor de falla a tierra
Interruptor de Circuito
Interruptor de falla a tierra
Interruptor de Circuito
Interruptor de falla a tierra
Interruptor de Circuito
Interruptor de falla a tierra
Interruptor de Circuito
Fuente de alimentación: Monofásico, 220-230V~, 50Hz
Interior 1
(Unidad instalada en
pared)
Fuente de alimentación: Monofásico, 220-230V~, 50Hz
Interior 2
(Unidad instalada
en pared)
Fuente de alimentación: Monofásico, 220-230V~, 50Hz
Interior 3
(Unidad no instalada
en pared)
Fuente de alimentación: 1
fase, 220-230V~, 50/60Hz
Fuente de alimentación: Monofásico,
220-230V~, 50Hz
Exterior
AWAU-YCV150-180-H13
Exterior
AWAU-YCV150-H11
AWAU-YCV080-H11
