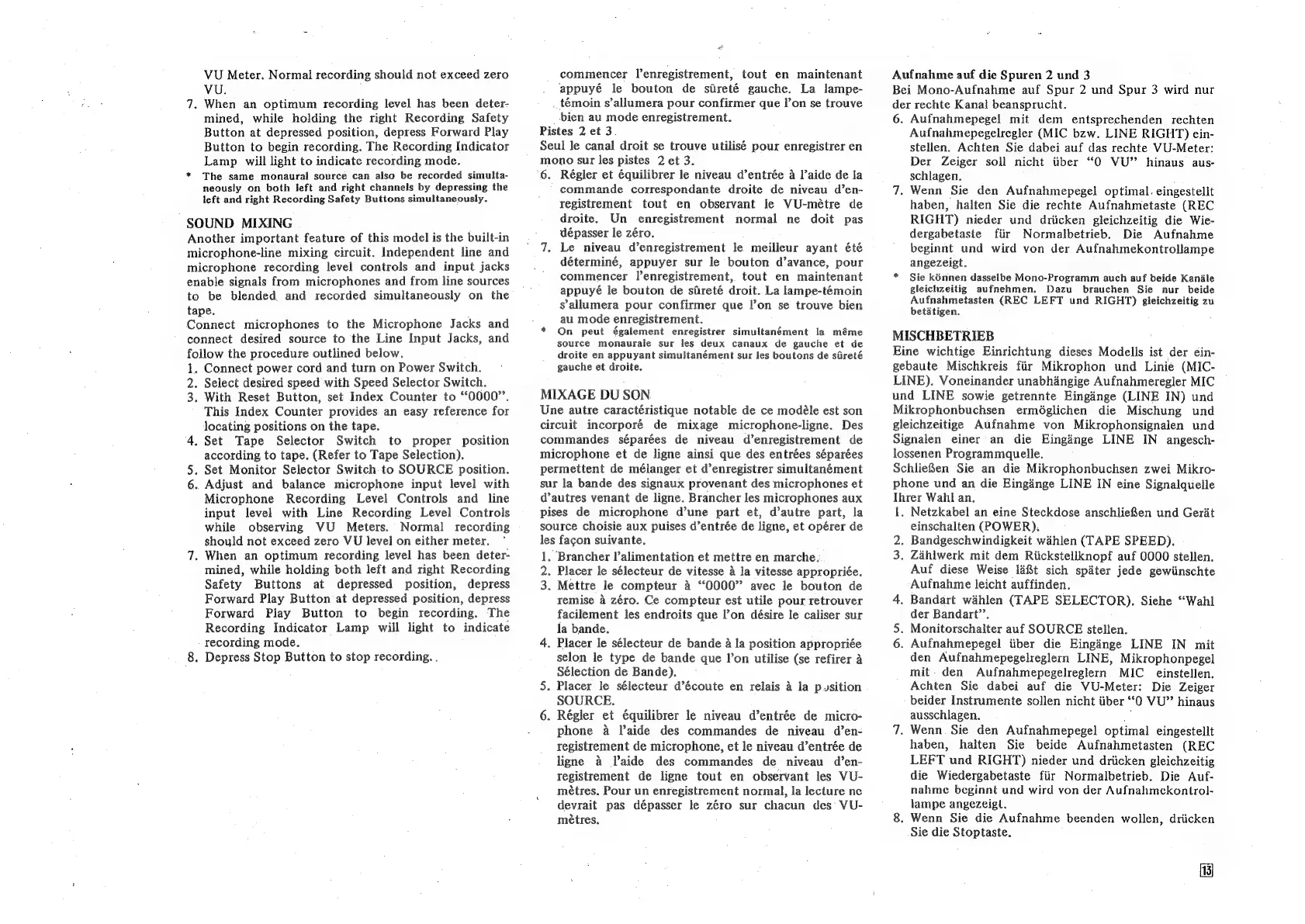

Akai GX-265D Manual

VU Meter. Normal recording should not exceed zero
VU.
7. When an optimum recording level has been deter-
mined, while holding the right Recording Safety
Button at depressed position, depress Forward Play
Button to begin recording. The Recording Indicator
Lamp will light to indicate recording mode.
* The same monaural source can also be recorded simulta-
neously on both feft and right channels by depressing the
left and right Recording Safety Buttons simultaneously.
SOUND MIXING
Another important feature of this model is the built-in
microphone-line mixing circuit. Independent line and
microphone recording level controls and input jacks
enable signals from microphones and from line sources
to be blended and recorded simultaneously on the
tape.
Connect microphones to the Microphone Jacks and
connect desired source to the Line Input Jacks, and
follow the procedure outlined below.
1. Connect power cord and turn on Power Switch.
2. Select desired speed with Speed Selector Switch.
3. With Reset Button, set Index Counter to “0000”.
This Index Counter provides an easy reference for
locating positions on the tape.
4. Set Tape Selector Switch to proper position
according to tape. (Refer to Tape Selection).
5. Set Monitor Selector Switch to SOURCE position.
6.. Adjust and balance microphone input level with
Microphone Recording Level Controls and line
input level with Line Recording Level Controls
while observing WU Meters. Normal recording
should not exceed zero VU level on either meter.
7. When an optimum recording level has been deter-
mined, while holding both left and right Recording
Safety Buttons at depressed position, depress
Forward Play Button at depressed position, depress
Forward Play Button to begin recording. The
Recording Indicator Lamp will light to indicate
recording mode.
8. Depress Stop Button to stop recording. .
commencer Venregistrement, tout en maintenant
appuyé le bouton de sireté gauche. La lampe-
témoin s’allumera pour confirmer que l’on se trouve
_-bien au mode enregistrement.
Pistes 2 et 3.
Seul Je canal droit se trouve utilisé pour enregistrer en
mono sur les pistes 2 et 3.
6. Régler et équilibrer le niveau d’entrée a laide de la
commande correspondante droite de niveau d’en-
registrement tout en observant le VU-métre de
droite. Un enregistrement normal ne doit pas
dépasser le zéro,
7. Le niveau d’enregistrement le meilleur ayant été
déterminé, appuyer sur le bouton d’avance, pour
commencer Il’enregistrement, tout en maintenant
appuyé le bouton de sireté droit. La lampe-témoin
s'allumera pour confirmer que l’on se trouve bien
au mode enregistrement.
* On peut également enregistrer simultanément la méme
source monaurale sur les deux canaux de gauche et de
droite en appuyant simultanément sur les boutons de sireté
gauche et droite.
MIXAGE DU SON
Une autre caractéristique notable de ce modéle est son
circuit incorporé de mixage microphone-ligne. Des
commandes séparées de niveau d’enregistrement de
microphone et de ligne ainsi que des entrées séparées
permettent de mélanger et d’enregistrer simultanément
sur la bande des signaux provenant des microphones et
d’autres venant de ligne. Brancher les microphones aux
pises de microphone d’une part et, d’autre part, la
source choisie aux puises d’entrée de ligne, et opérer de
les fagon suivante,
1. Brancher lalimentation et mettre en marche,
2. Placer le sélecteur de vitesse 4 la vitesse appropriée.
3. Mettre le compteur 4 “0000” avec le bouton de
remise 4 zéro. Ce compteur est utile pour retrouver
facilement les endroits que l’on désire le caliser sur
la bande.
4. Placer le sélecteur de bande 4 la position appropriée
selon le type de bande que I’on utilise (se refirer a
Sélection de Bande).
5. Placer le sélecteur d’écoute en relais 4 la pusition
SOURCE.
6. Régler et équilibrer le niveau d’entrée de micro-
phone a Vaide des commandes de niveau d’en-
registrement de microphone, et le niveau d’entrée de
ligne 4 Vaide des commandes de niveau d’en-
tegistrement de ligne tout en observant les VU-
métres. Pour un enregistrement normal, la lecture ne
devrait pas dépasser le zéro sur chacun des’ VU-
métres,
Aufnahme auf die Spuren 2 und 3
Bei Mono-Aufnahme auf Spur 2 und Spur 3 wird nur
der rechte Kanal beansprucht.
6. Aufnahmepegel mit dem entsprechenden rechten
Aufnahmepegelregler (MIC bzw. LINE RIGHT) ein-
stellen. Achten Sie dabei auf das rechte VU-Meter:
Der Zeiger soll nicht iiber “OQ VU” hinaus aus-
schlagen. ;
7. Wenn Sie den Aufnahmepegel optimal. eingestellt
haben, halten Sie die rechte Aufnahmetaste (REC
RIGHT) nieder und driicken gleichzeitig die Wie-
dergabetaste fiir Normalbetrieb. Die Aufnahme
beginnt und wird von der Aufnahmekontrollampe
angezeigt.
* Sie kénnen dasselbe Mono-Programm auch auf beide Kaniile
gleichzeitig aufnehmen. Dazu brauchen Sie nur beide
Aufnahmetasten (REC LEFT und RIGHT) gleichzeitig zu
betatigen.
MISCHBETRIEB
Eine wichtige Einrichtung dieses Modells ist der ein-
gebaute Mischkreis fiir Mikrophon und Linié (MIC-
LINE). Voneinander unabhangige Aufnahmeregler MIC
und LINE sowie getrennte Einginge (LINE IN) und
Mikrophonbuchsen erméglichen die Mischung und
gleichzeitige Aufnahme von Mikrophonsignalen und
Signalen einer an die Einginge LINE IN angesch-
lossenen Programmquelle.
SchlieBen Sie an die Mikrophonbuchsen zwei Mikro-
phone und an die Einginge LINE IN eine Signalquelle
Ihrer Wahl an.
1. Netzkabel an eine Steckdose anschlieSen und Gerit
einschalten (POWER).
2. Bandgeschwindigkeit wahlen (TAPE SPEED).
3. Zihlwerk mit dem Riickstellknopf auf 0000 stellen.
Auf diese Weise laé&t sich spater jede gewiinschte
Aufnahme leicht auffinden.
4. Bandart wahlen (TAPE SELECTOR). Siehe “Wahl
der Bandart’’.
5. Monitorschalter auf SOURCE stellen.
6. Aufnahmepegel tiber die Einginge LINE IN mit
den Aufnahmepegelreglern LINE, Mikrophonpegel
mit. den Aufnahmepegelreglern MIC einstellen.
Achten Sie dabei auf die VU-Meter: Die Zeiger
beider Instrumente sollen nicht iiber “O VU’ hinaus
ausschlagen.
7. Wenn. Sie den Aufnahmepegel optimal eingestellt
haben, halten Sie beide Aufnahmetasten (REC
LEFT und RIGHT) nieder und driicken gleichzeitig
die Wiedergabetaste fiir Normalbetrieb. Die Auf-
nahme beginnt und wird von der Aufnahmekontrol-
lampe angezeigt.
8. Wenn Sie die Aufnahme beenden wollen, driicken
Sie die Stoptaste.
[13]

Akai GX-265D Specifications

General

Brand	Akai
Model	GX-265D
Category	Tape Deck
Language	English
