Akai GX-265D Manual

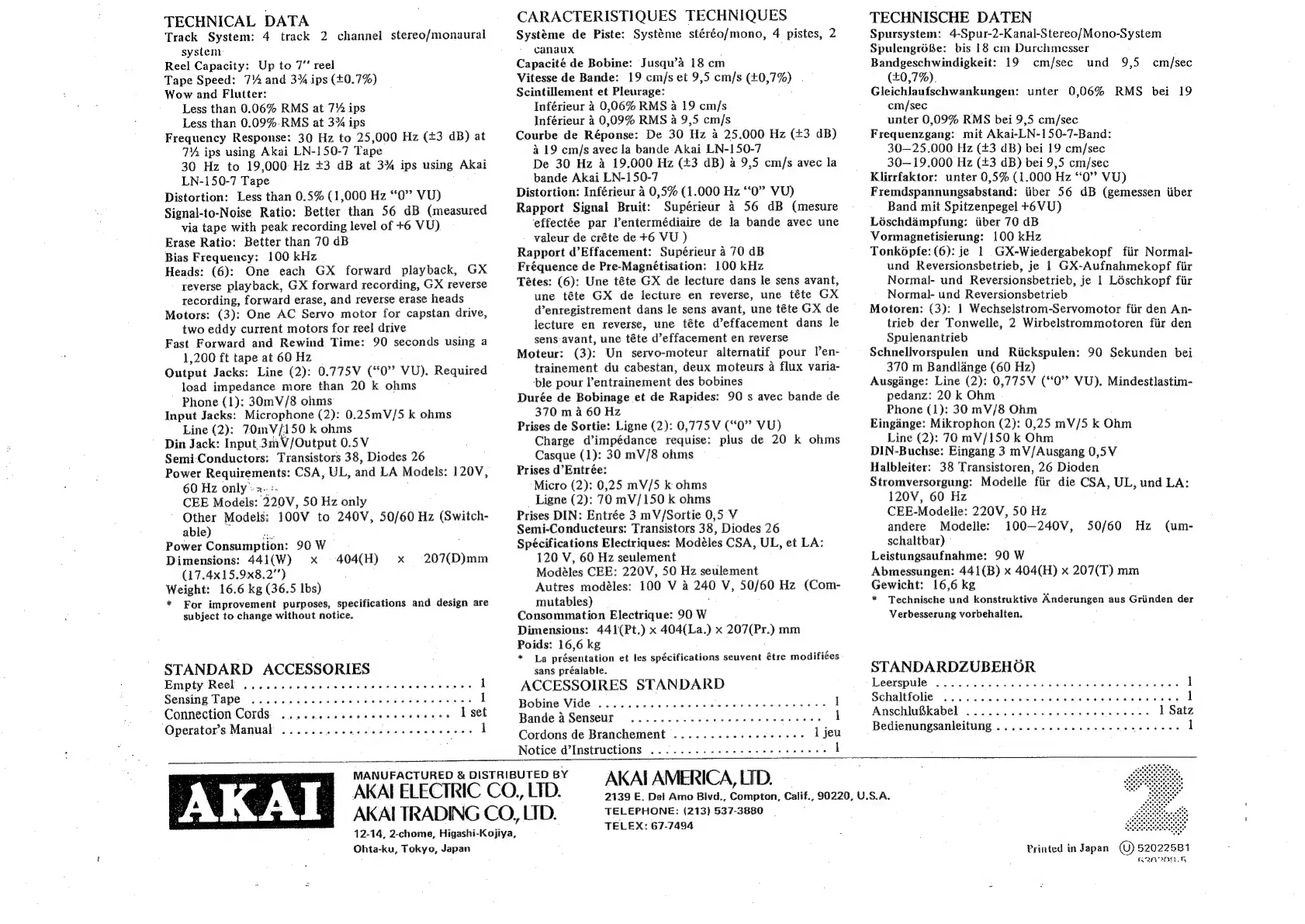

TECHNICAL DATA
Track
System:
4
track
2
channel
stereo/monaural
system
Reel Capacity: Up to 7” reel
Tape Speed: 7% and 3% ips (40.7%)
Wow and Flutter:
Less than 0.06% RMS at 7% ips
Less than 0.09%-RMS at 3% ips
Frequency
Response:
30
Hz
to
25,000
Hz
(+3
dB)
at
7%
ips
using
Akai
LN-150-7
Tape
30
Hz
to
19,000
Hz
+3
dB
at
3%
ips
using
Akai
LN-150-7
Tape
Distortion: Less than 0.5% (1,000 Hz “0” VU)
Signal-to-Noise
Ratio:
Better
than
56
dB
(measured
via
tape
with
peak
recording
level
of
+6
VU)
Erase Ratio: Better than 70 dB
Bias Frequency: 100 kHz
Heads: (6): One each GX forward playback, GX
reverse playback, GX forward recording, GX reverse
recording, forward erase, and reverse erase heads
Motors: (3): One AC Servo motor for capstan drive,
two eddy current motors for reel drive
Fast Forward and Rewind Time: 90 seconds using a
1,200 ft tape at 60 Hz
Output Jacks: Line (2): 0.775V (‘‘0” VU). Required
load impedance more than 20 k ohms
Phone (1): 30mV/8 ohms
Input Jacks: Microphone (2): 0.25mV/5 k ohms
Line (2): 70mV/150 k ohms
Din Jack: Input.3mV/Output 0.5V
Semi-Conductors: Transistors 38, Diodes 26
Power Requirements: CSA, UL, and LA Models: 120V,
60 Hz only*2..:-
CEE Models: 220V, 50 Hz only
Other Models: 100V to 240V, 50/60 Hz (Switch-
able) ee
Power Consumption: 90 W
Dimensions: 441(W) x
(17.4x15.9x8.2"")
Weight: 16.6 kg (36.5 lbs)
* For improvement purposes, specifications and design are
subject to change without notice.
404(H) x 207(D)mm
STANDARD ACCESSORIES
Empty Reel ....... 00 cece nen n sere scereceees 1
Sensing Tape 2.0... 52 cece ec eee eee c ces aee 1
Connection Cords .......... Sareawreneraiesers 1 set
Operator’s Manual .......... Leechs Watley gave tale oe Bt J
CARACTERISTIQUES TECHNIQUES
Systéme de Piste: Systéme stéréo/mono, 4 pistes, 2
canaux :
Capacité de Bobine: Jusqu’4 18 cm
Vitesse de Bande: 19 cm/s et 9,5 cm/s (+0,7%)
Scintillement et Pleurage:
Inférieur 4 0,06% RMS 4 19 cm/s
Inférieur 4 0,09% RMS a 9,5 cm/s
Courbe de Réponse: De 30 Hz 4 25.000 Hz (+3 dB)
4 19 cm/s avec la bande Akai LN-150-7
De 30 Hz 4 19.000 Hz (+3 dB) a4 9,5 cm/s avec la
bande Akai LN-150-7
Distortion: Inférieur 4 0,5% (1.000 Hz “0” VU)
Rapport Signal Bruit: Supérieur 4 56 dB (mesure
‘effectée par l’entermédiaire de la bande avec une
valeur de créte de +6 VU )
Rapport d’Effacement: Supérieur 4 70 dB
Fréquence de Pre-Magnétisation: 100 kHz
Tétes: (6): Une téte GX de lecture dans le sens avant,
une téte GX de lecture en reverse, une téte GX
d’enregistrement dans le sens avant, une téte GX de
lecture en reverse, une téte d’effacement dans le
sens avant, une téte d’effacement en reverse
Moteur: (3): Un servo-moteur alternatif pour l’en-
trainement du cabestan, deux moteurs 4 flux varia-
‘ble pour l’entrainement des bobines
Durée de Bobinage et de Rapides: 90 s avec bande de
370 m a 60 Hz
Prises de Sortie: Ligne (2): 0,775 V (“0” VU)
Charge d’impédance requise: plus de 20 k ohms
Casque (1): 30 mV/8 ohms
Prises d’Entrée:
Micro (2): 0,25 mV/5 k ohms
Ligne (2): 70 mV/150 k ohms
Prises DIN: Entrée 3 mV/Sortie 0,5 V
Semi-Conducteurs: Transistors 38, Diodes 26
Spécifications Electriques: Modéles CSA, UL, et LA:
120 V, 60 Hz seulement
Modéles CEE: 220V, 50 Hz seulement
Autres modéles: 100 V 4 240 V, 50/60 Hz (Com-
mutables) :
Consommation Electrique: 90 W
Dimensions: 441(Pt.) x 404(La.) x 207(Pr.) mm
Poids: 16,6 kg
* La présentation et les spécifications seuvent étre modifiées
sans préalable.
ACCESSOIRES STANDARD
Bobine: Vide! hess-Se-arnere Sale S dies ttvege Soe hes haere 1
Bande aSenseur .......- eee eee eee eee eee 1
Cordons de Branchement ...........-0020-- 1 jeu
Notice d’Instructions ....... 06.0 cece ee eee 1
TECHNISCHE DATEN
Spursystem: 4-Spur-2-Kanal-Stereo/Mono-System
SpulengréBe: bis 18 cm Durchmesser
Bandgeschwindigkeit: 19 cm/sec und 9,5 cm/sec
(+0,7%).
Gleichlaufschwankungen: unter 0,06% RMS bei 19
cm/sec
unter 0,09% RMS bei 9,5 cm/sec
Frequenzgang: mit Akai-LN-150-7-Band:
30—25.000 Hz (+3 dB) bei 19 cm/sec
30—19.000 Hz (+3 dB) bei 9,5 cm/sec
Klirrfaktor: unter 0,5% (1.000 Hz “0” VU)
Fremdspannungsabstand: iiber 56 dB (gemessen iiber
Band mit Spitzenpegel +6VU)
Loéschdimpfung: tiber 70 dB
Vormagnetisierung: 100 kHz
Tonképfe: (6): je 1 GX-Wiedergabekopf fiir Normal-
und Reversionsbetrieb, je 1 GX-Aufnahmekopf fiir
Normal- und Reversionsbetrieb, je 1 Léschkopf fiir
Normal- und Reversionsbetrieb
Motoren: (3): 1 Wechselstrom-Servomotor fiir den An-
trieb der Tonwelle, 2 Wirbelstrommotoren fiir den
Spulenantrieb
Schnellvorspulen und Riickspulen: 90 Sekunden bei
370 m Bandlange (60 Hz)
Ausginge: Line (2): 0,775V (‘0” VU). Mindestlastim-
pedanz: 20k Ohm
Phone (1): 30 mV/8 Ohm
Einginge: Mikrophon (2): 0,25 mV/5 k Ohm
Line (2): 70 mV/150 k Ohm
DIN-Buchse: Eingang 3 mV/Ausgang 0,5V
Halbleiter: 38 Transistoren, 26 Dioden
Stromversorgung: Modelle fiir die CSA, UL, und LA:
120V, 60 Hz
CEE-Modelle: 220V, 50 Hz
andere Modelle: 100—240V,
schaltbar)
Leistungsaufnahme: 90 W
Abmessungen: 441(B) x 404(H) x 207(T) mm
Gewicht: 16,6 kg
* Technische und konstruktive Anderungen aus Griinden der
Verbesserung vorbehalten.
50/60 Hz (um-
STANDARDZUBEHOR
Weer spule 2-5 a ace Ge saa se SG a ae ola ds 2a pote Beare ys 1
Schalt{olie: sicc.ce ec eee re terete arenas: bes 1
Anschluikabel 2.2.0... . ccc cece cece ene eee 1 Satz
Bedienungsanleitung ...............240- Feasts ahd 1
Ohta-ku, Tokyo, Japan
MANUFACTURED & DISTRIBUTED BY
AKAI ELECTRIC CO,, LID.
AKAI TRADING CO, LID.
12-14, 2-chome, Higashi-Kojiya,
AKAI AMERICA, LID.
TELEPHONE: (213) 537-3880
TELEX: 67-7494
2139 E. Del Amo Bivd., Compton, Calif., 90220, U.S.A.
Printed in Japan ©) 52022581
