Kunststoff ausgestattet, der am Instru-
ment keine Spuren hinterlässt.
Der GB 40 arbeitet auf einer fixen,
quarzstabilisierten Trägerfrequenz im
UHF-Trägerfrequenzbereich von 710 bis
865 MHz und ist mit einer fix montierten
flexiblen Antenne ausgestattet.
Die Farbe des Batteriefachdeckels ent-
spricht der Trägerfrequenz des Senders.
Sie können den Batteriefachdeckel aber
auch gegen den mitgelieferten schwarz-
en Ersatzdeckel austauschen.
2.5 Bedienelemente (siehe Abb. 1)
1 ON/MUTE/OFF: Dieser Schiebe-
schalter hat drei Stellungen:
ON: Die Spannungsversorgung für
den Sender ist eingeschaltet.
M: Das vom Instrument kommende
Audiosignal ist stummgeschaltet,
Spannungsversorgung und HF-
Trägerfrequenz bleiben jedoch einge-
schaltet. Dadurch wird der Empfänger
trotz abgeschaltetem Mikrofon nicht
durch andere Sender gestört.
OFF: Die Spannungsversorgung für
den Sender ist ausgeschaltet.
2 Batteriefach für 1 Stk. 1,5 V-Batterie
Größe AAA (mitgeliefert).
Die Farbe des Batteriefachdeckels
zeigt die Trägerfrequenz des Senders
an:
Frequenz Farbe
US54: 710.400 MHz rotbraun
US58: 734.600 MHz purpur
KR3: 745.650 MHz mintgrün
KR4: 750.900 MHz dunkelgrau
EU62: 802.525 MHz bordeauxrot
EU63: 812.800 MHz gelb
SP1: 848.750 MHz himmelblau
SP2: 851.750 MHz gelbgrün
UK69A: 854.900 MHz violett
UK69B:858.200 MHz grün
ISM1: 863.100 MHz melonengelb
ISM2: 864.375 MHz grau
3

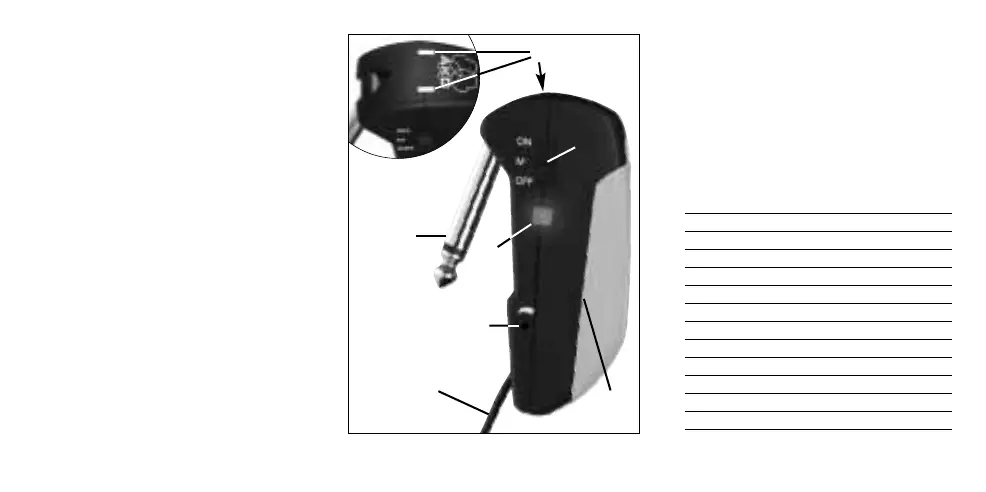

Abb. 1: Bedienelemente GB 40
