2.1 Einleitung

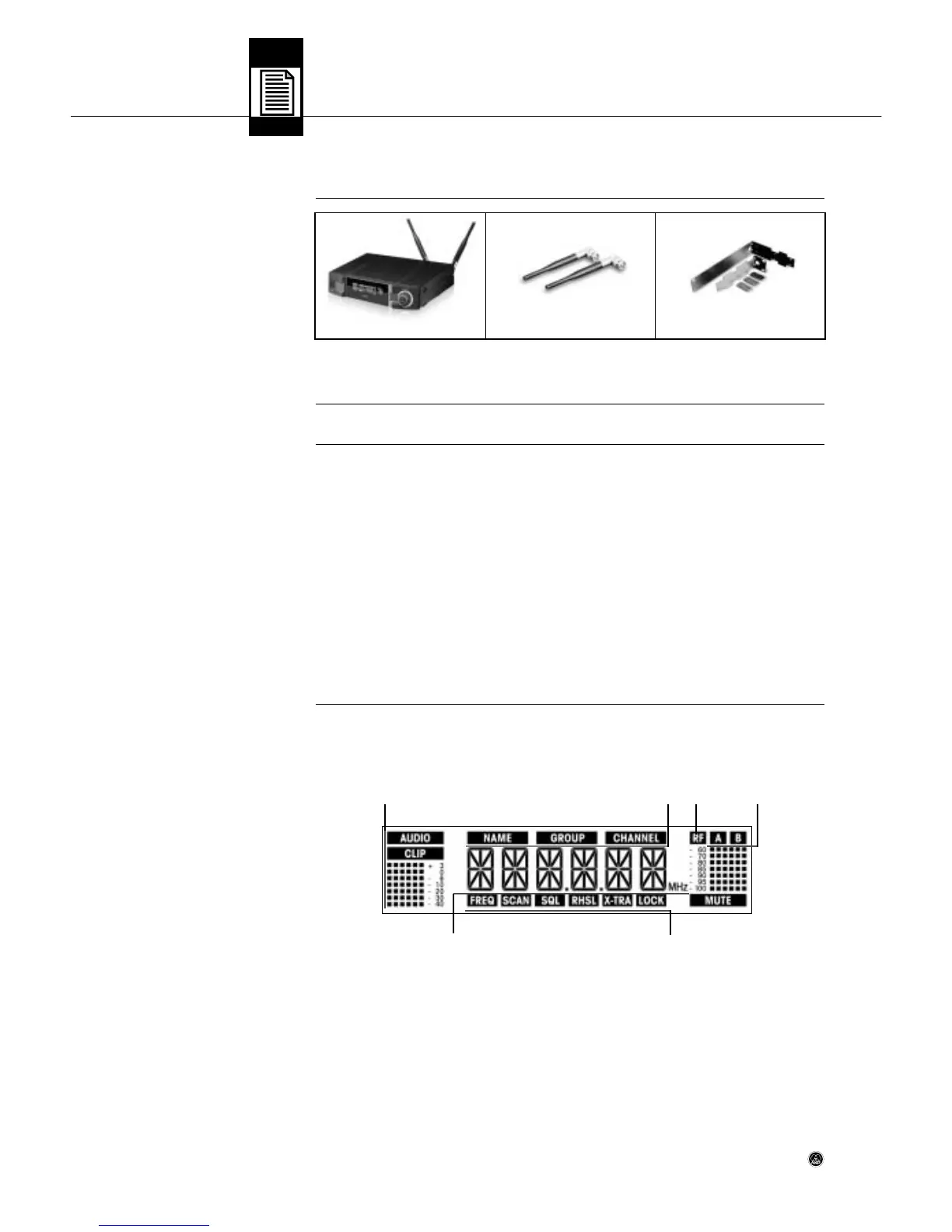

2.2 Lieferumfang
2.3 Optionales Zubehör
2.4 Allgemeine Beschreibung
2.5 Bedienelemente
2.5.1 Vorderseite
Siehe Fig. 1.
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungs-
anleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfäl-
tig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
• Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte
an Ihren AKG-Händler.
• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.
Der SR 4500 ist ein stationärer True Diversity-Empfänger für alle Sender des Systems WMS 4500. Der SR 4500 ar-
beitet in einer Schaltbandbreite von max. 30 MHz im UHF-Trägerfrequenzbereich von 500 MHz bis 862 MHz. Innerhalb
der Schaltbandbreite können Sie die Empfangsfrequenz entweder in 25 kHz-Schritten direkt einstellen oder aus den vor-
programmierten Frequenzgruppen und Kanälen Ihres Empfängers auswählen.
Das Display mit Hintergrundbeleuchtung zeigt alle wichtigen Parameter des Empfängers wie Empfangsfrequenz, Au-
diopegel, Feldstärke des Empfangssignals, die Betriebsart sowie die noch zur Verfügung stehende Spielzeit des Sen-
ders an.
Der Empfänger bietet zwei Betriebsarten:
• Im LOCK-Modus sind alle Einstellfunktionen elektronisch gesperrt, um ein unbeabsichtigtes Verstellen von Para-
metern während des Empfangsbetriebs zu verhindern. Am Display erscheint das Symbol "LOCK".
• Im ACTIVE-Modus können Sie sämtliche Geräteparameter verändern und speichern. Das Symbol "LOCK" erlischt.
Der Empfänger besitzt sowohl einen symmetrischen XLR-Ausgang als auch einen asymmetrischen Ausgang mit 6,3 mm-
Klinkenbuchse.
Sie können den Empfänger entweder freistehend aufstellen oder mit dem mitgelieferten 19"-Montageset in ein 19"-
Rack einbauen.
1 ON/OFF: Ein/Ausschalter
2 Display: Der Empfänger ist mit einem Display mit Hintergrundbeleuchtung ausgestattet.
Das Display zeigt sämtliche Parameter des Empfängers an:
a Audiopegelanzeige
b Preset-/Empfängername, Frequenzgruppe, Kanal (nur im Preset- und NAME-Menü)
c Anzeige der Feldstärke des Empfangssignals
d Diversity-Anzeige (A/B)
e Alphanumerische Anzeige des momentan eingestellten Wertes oder der Batteriekapazität des Senders
f Einzustellender Parameter, Betriebsart
3 SETUP: Stellt die verschiedenen Parameter des Empfängers ein. Das SETUP-Rad hat folgende Funktionen:
• Lang drücken: Empfänger zwischen LOCK- und ACTIVE-Modus umschalten.
2 Beschreibung
4 SR 4500
1 Empfänger SR 4500 2 UHF-Antennen 1 19”-Montageset
a b c d
f
e
