AKG SR 4500 - Rückseite; Audio-Ausgänge; Unterseite

2.5.2 Rückseite
Siehe Fig. 2.
Hinweis:
2.6 Audio-Ausgänge
Siehe Fig. 2.
2.7 Unterseite
• Im LOCK-Modus:
- Nach links oder rechts drehen: zwischen Presetanzeige (nur wenn ein Preset gespeichert ist), Frequenzanzeige,
Anzeige des Empfängernamens, Batterieanzeige (Kapazität in Stunden) und Gain-Anzeige umschalten.
• Nur im ACTIVE-Modus:
- Kurz drücken: gewähltes Menü aktivieren oder eingestellten Wert bestätigen
- Nach links drehen: Menüpunkt auswählen oder einzustellenden Wert verringern
- Nach rechts drehen: Menüpunkt auswählen oder einzustellenden Wert vergrößern
4 Aufkleber: Frequenzvariante des Empfängers.
5 Leuchtring (grün/rot): Wenn eine oder mehrere Warnfunktionen aktiviert sind (siehe Kapitel 4.3), leuchtet der LED-
Ring rot, wenn ein kritischer Betriebszustand eingetreten ist. Solange sich alle Parameter im erlaubten Bereich be-
finden, leuchtet der LED-Ring grün.
6 DC ONLY: Verschraubbare Versorgungsbuchse zum Anschluss des optionalen Netzgeräts.
7 ANTENNA A/B: 2 BNC-Buchsen zum Anschluss der mitgelieferten UHF-Antennen (7a) oder eines optionalen ab-
gesetzten Antennensystems.
Die Antennenbuchsen dienen auch zur DC-Spannungsversorgung des Empfängers durch den optionalen Anten-
nensplitter PS 4000 W.
• Antennen, Zubehör und Hilfe zur Frequenzplanung finden Sie auf www.akg.com.
8 BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen Ausgang können Sie z.B. mit einem
Mikrofoneingang eines Mischpults verbinden.
9 UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie z.B. einen Gi-
tarrenverstärker anschließen.
10 Ausgangspegel-Umschalter: Schiebeschalter zum Anpassen des Ausgangspegels der BALANCED-Buchse an die
Eingangsempfindlichkeit des angeschlossenen Geräts. Der Umschalter hat drei Stellungen:
-30 dB: für hochempfindliche Mikrofoneingänge von Mischpulten und anderen Geräten
0 dB: Standardeinstellung für Mikrofoneingänge
+6 dB: für Studiomischpulte
Der Pegel des UNBALANCED-Ausgangs ist nicht einstellbar.
11 DATA: Datenausgang für HUB 4000 Q (optional) zur Steuerung des Empfängers über ein Computersystem. Details
dazu finden Sie auf www.akg.com.

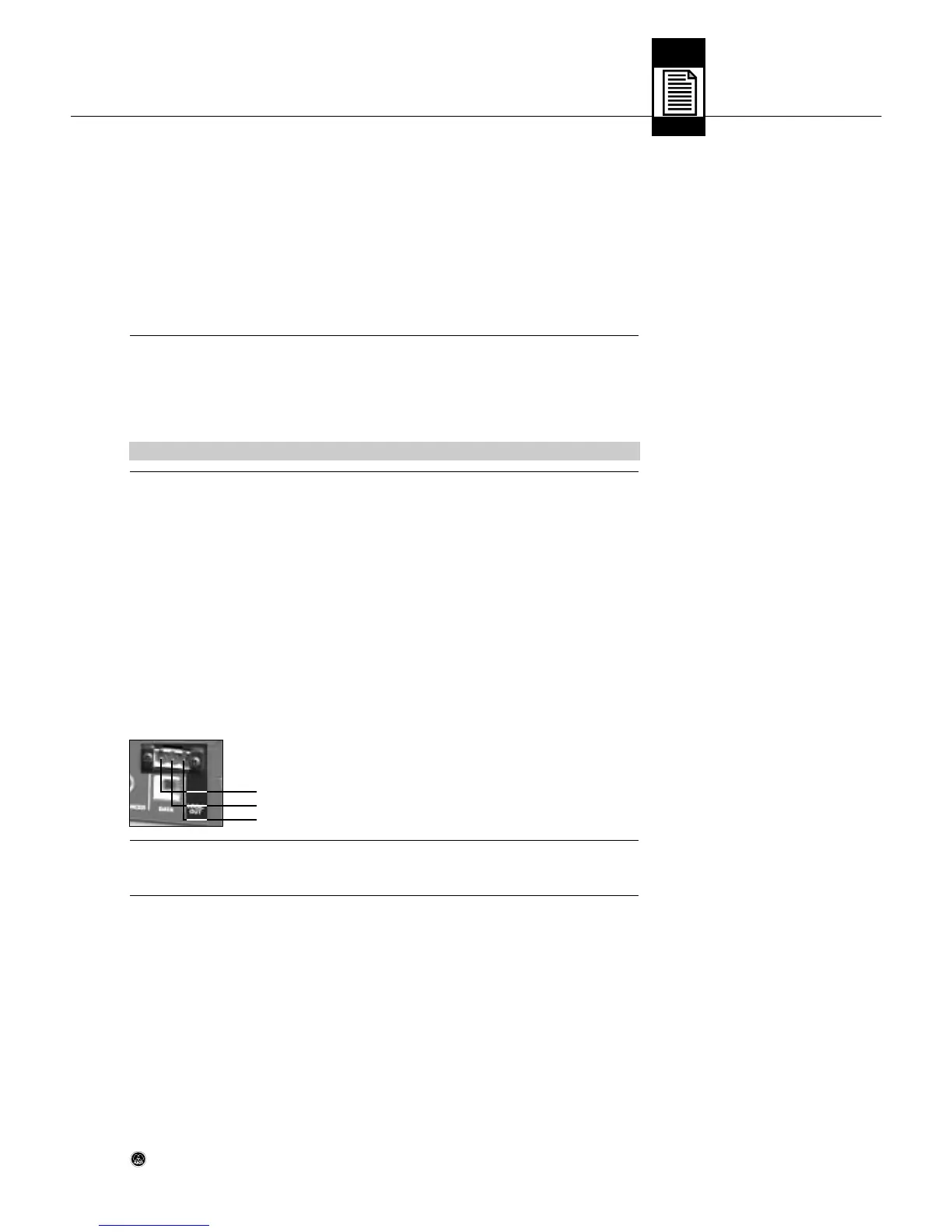

12 LOGIC OUT: Logikausgang zur Steuerung externer Funktionen (z.B. Kanal-Stummschaltung an einem Automatik-
mischpult AS 8). Die 3-polige Phoenix-Buchse stellt folgende Signale zur Verfügung:
1 Audioausgang eingeschaltet (5 V) / stummgeschaltet (0 V)
2 Logic ground
3 Senderbatterien in Ordnung (5 V) / fast erschöpft (0 V)
An der Unterseite des Empfängers ist das Typenschild (13) mit dem zur Verfügung stehenden Trägerfrequenzbereich
und den Zulassungsinformationen angebracht.
2 Beschreibung
SR 4500 5



