TPMS-Empfänger montieren
.
Vor der Montage des TPMS-Empfängers
muss die 2LINK-Box installiert sein, siehe
Montageanleitung 695469.
Je nach Anwendungsfall können Sie den TPMS-
Empfänger an das ATC oder eine Energieversor-
gung anschließen.

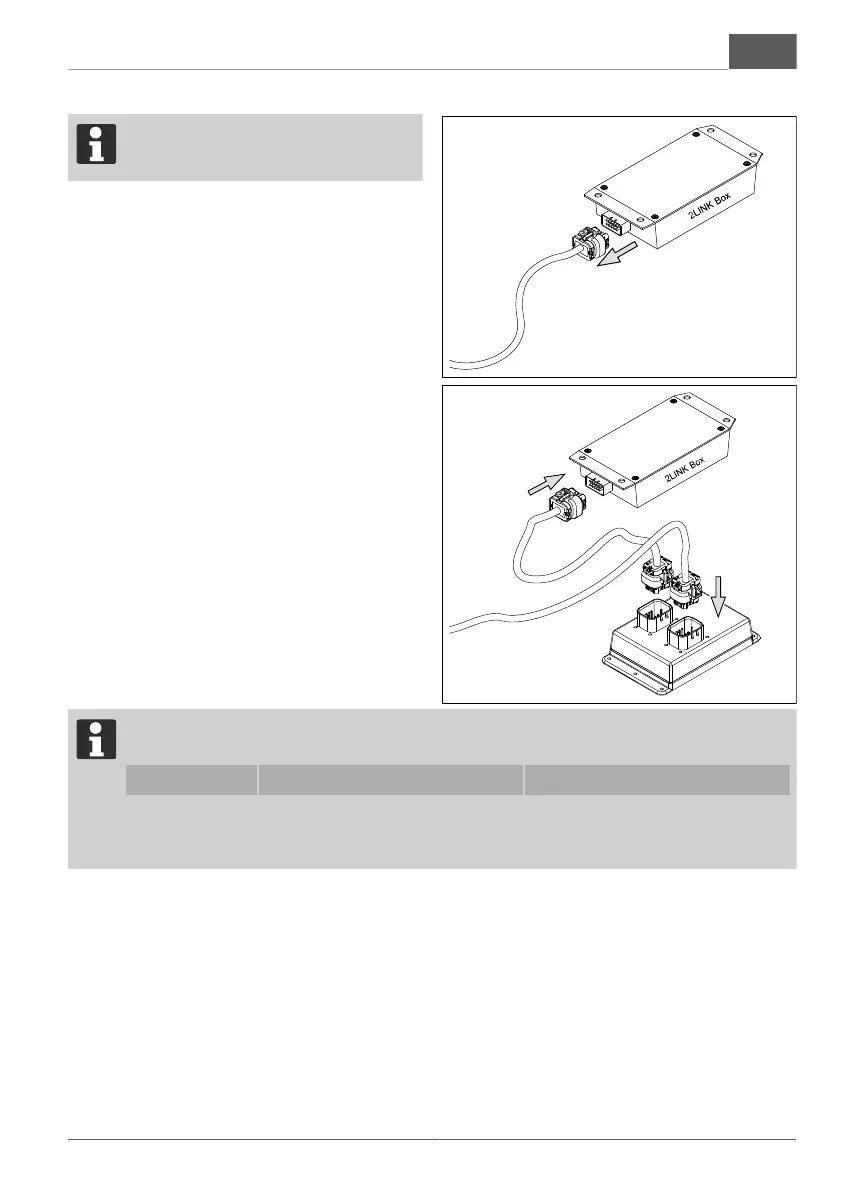

1. TPMS-Empfänger (1) zwischen der 2LINK-Box
und einer Energieversorgung (ATC, 12-Volt
Batterie) montieren. Beachten Sie die Kabel-
länge.
2. 2LINK-Kabelbaum aus der 2LINK-Box ziehen.
3. 2LINK-Kabelbaum in den TPMS-Empfänger
(1) stecken.
4. Ein Ende des TPMS-Kabelbaums (2) in den
TPMS-Empfänger (1) stecken, das andere
Ende in die 2LINK-Box stecken.
5. Kabelbäume fixieren.
.
Wenn kein ATC installiert ist, muss die Spannungsversorgung direkt über den 13-poligen Ste-
cker hergestellt werden:
Ader am 2LINK Kabelbaum Pin am 13-poligen Stecker
12 V (+) ATC_12V (rot) 9 (Dauerplus)
Masse (-) ATC_GND (schwarz) 13
