IT
136 CS 1825
Manutenzione e cura
8.4 Controllo, riposizionamento e
ingrassaggio della barra di guida (19,
20)
Controllo della barra di guida
Verificare regolarmente se la barra presenta dei
danni. Se necessario, rimuovere la sbavatura
sporgente (19/1), ossia limarla a un angolo di 45°
(19/2).
Riposizionamento della barra di guida
Per evitare l'usura da un solo lato, dopo ogni affi-
latura o cambio della catena girare la barra.
1. Riposizionare il tendicatena rapido sulla bar-
ra di guida (vedere capitolo 8.3 "Riposiziona-
mento del tendicatena rapido (18)", pagi-
na135).
2. Girare la barra di guida.
Ingrassaggio della barra di guida
1. Pulire con cura la scanalatura della guida
(19/3) e i fori di ingresso dell’olio (19/4).
2. Pulire con cura il foro di lubrificazione (20/1)
su entrambi i lati.
3. Con un ingrassatore (20/2), introdurre grasso
su entrambi i lati uno dopo l’altro finché non
fuoriesce in modo omogeneo dalle punte del-
la ruota a stella. Nel far questo continuare a
girare la ruota a stella.

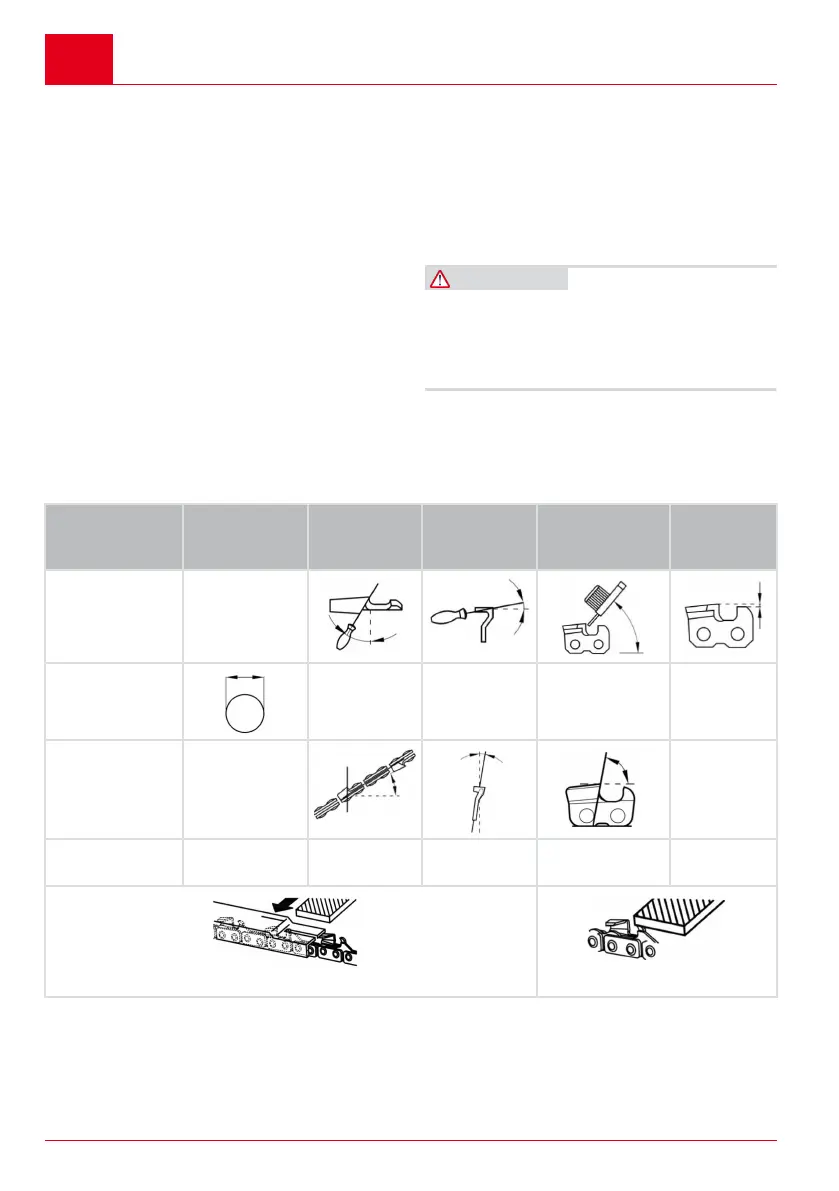

8.5 Tabella manutenzione catena
ATTENZIONE! Rischio di gravi lesioni. Se
nella motosega sono presenti una catena o una
barra di guida non autorizzate, si possono causa-
re lesioni gravi.
■
Utilizzare solo catene e barre di guida con-
sentite.
Pezzi di ricambio catena e barra di guida: vedere
Dati tecnici.
Catena (barra di
guida)
Diametro lime Angolo di te-
sta
Angolo di
sottotaglio
Angolo di incli-
nazione testa
(55°)
Misura di
profondità
Angolo di ro-
tazione uten-
sile
Angolo di in-
clinazione u-
tensile
Angolo laterale
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
Misura di profondità Lima
