Termékleírás
Szimbó-
lum
Jelentés
■
A forgókapcsolón (Be/Ki és a motor fordu-
latszáma):
■
Készülék bekapcsolása és a
motor fordulatszámának növe-
lése
■
Készülék kikapcsolása és a mo-
tor fordulatszámának csökken-
tése
Az akkumulátorsínen:
■
Pozitív pólus
■
Negatív pólus
■
Testcsatlakozó
Első markolat:
■
Rögzítőszem kihúzása az első
markolat kioldásához

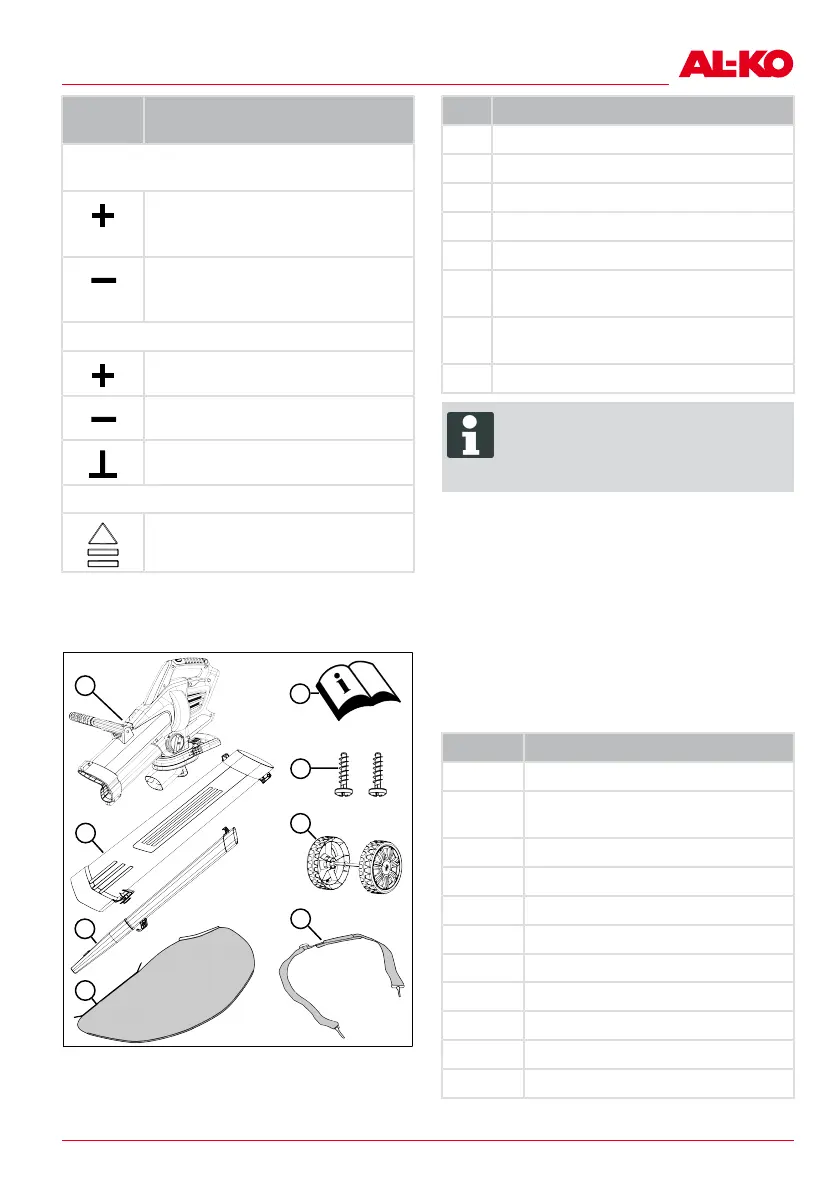

2.6 A szállítmány tartalma
A szállítmány az alább felsorolt tételeket tartal-
mazza. Ellenőrizze, hogy minden tétel megvan-e.
1
2
3
4
5
6
7
8
Sz. Alkatrész
1 Alapkészülék
2 Szívócső
3 Fúvócső lapos fúvókával
4 Gyűjtőzsák
5 Tartóhám
6 Kerék-készlet (2 támasztókerék tengely-
lyel)
7 Rögzítőcsavarok zacskóban (2x, a szí-
vócsőre rögzítve)
8 Üzemeltetési útmutató
TUDNIVALÓ
Az akkumulátor és a töltőkészülék nem
része a szállítmánynak, ezeket külön
kell megvásárolni.
Lítium-ion akkumulátor max. 40 V, 4Ah
Akku rendelési szám: 113280, Töltőkészülék ren-
delési szám: 113281
Lítium-ion akkumulátor max. 40 V, 5Ah
Akku rendelési szám: 113524, Töltőkészülék ren-
delési szám: 113281
2.7 Termékáttekintés (01)
A termék-összefoglaló áttekintést ad a készülék-
ről.
Sz. Alkatrész
01/1 Hátsó fogó
01/2 Forgókapcsoló (Be/Ki és a motor
fordulatszáma)
01/3 Üzemmód-választó kapcsoló
01/4 Tartóhám
01/5 Első fogó
01/6 Szívócső
01/7 Támasztókerekek
01/8 Fúvócső
01/9 Gyűjtőzsák
01/10 Hordozó markolat a gyűjtőzsákon
01/11 Akkumulátor*
