Productomschrijving
Symbool Betekenis
■
Apparaat inschakelen en motor-
toerental verhogen
■
Apparaat uitschakelen en mo-
tortoerental verlagen
Aan de accurail:
■
Pluspool
■
Minpool
■
Massa-aansluiting
Voorste handgreep:
■
Uitrekken van het trekoog voor
het ontgrendelen van de voor-
ste handgreep

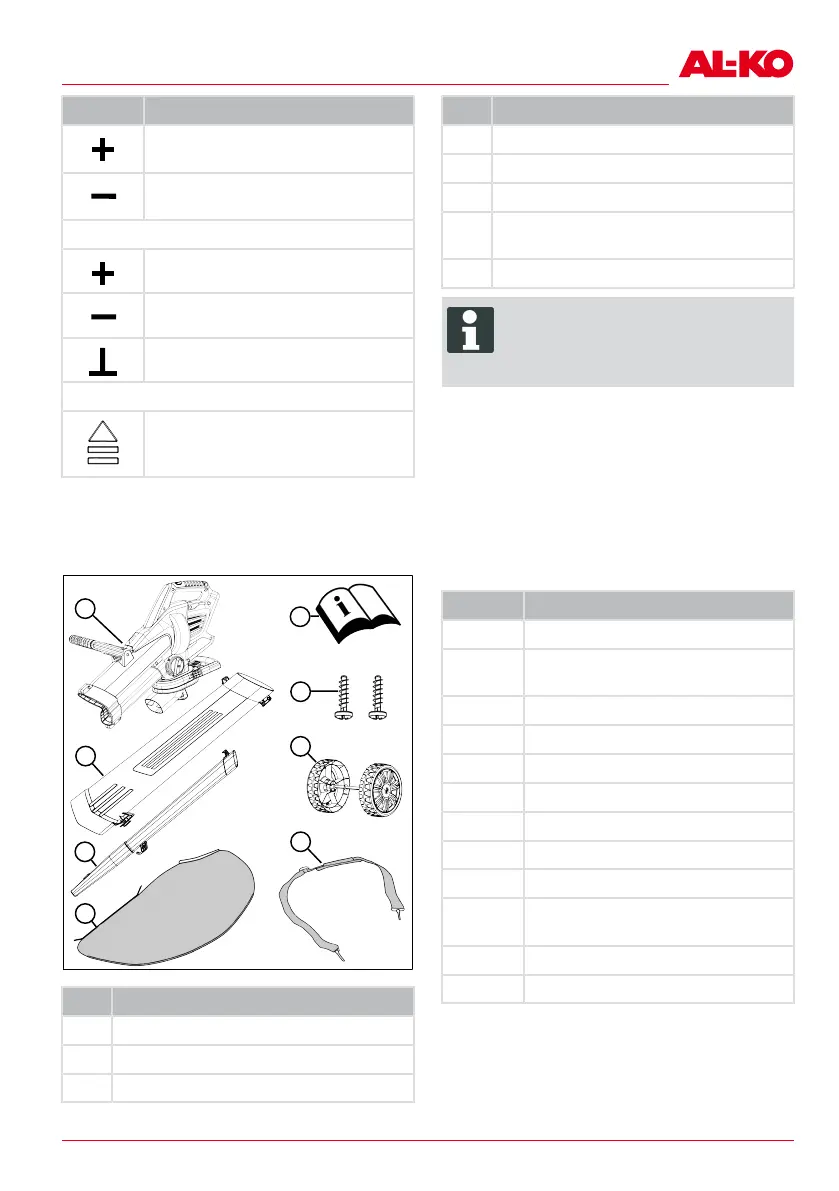

2.6 Inhoud van de levering
Bij de leveringsomvang horen de hier vermelde
posities. Controleer of alle posities zijn inbegre-
pen:
1
2
3
4
5
6
7
8
Nr. Component
1 Basisapparaat
2 Zuigpijp
3 Blaaspijp met vlakke blaasmond
Nr. Component
4 Opvangzak
5 Draagharnas
6 Set wielen (2 steunwielen met as)
7 Borgbouten in een zak (2x, aan de zuig-
pijp bevestigd)
8 Gebruiksaanwijzing
OPMERKING
De accu en lader worden niet bijgele-
verd en moeten daarom apart worden
aangeschaft.
Accu lithium-ion 40 V max., 4 Ah
Best.-nr. accu 113280, best.-nr. oplader 113281
Accu lithium-ion 40 V max., 5 Ah
Best.-nr. accu 113524, best.-nr. oplader 113281
2.7 Productoverzicht (01)
Het productoverzicht geeft een overzicht van het
apparaat.
Nr. Component
01/1 Achterste handgreep
01/2 Draaischakelaar (Aan/Uit en motor-
toerental)
01/3 Keuzeschakelaar bedrijfsmodus
01/4 Draagharnas
01/5 Voorste handgreep
01/6 Zuigpijp
01/7 Steunwielen
01/8 Blaaspijp
01/9 Opvangzak
01/10 Transporthandgreep aan de op-
vangzak
01/11 Accu*
01/12 Acculader*
* Niet bij de levering inbegrepen.
