24

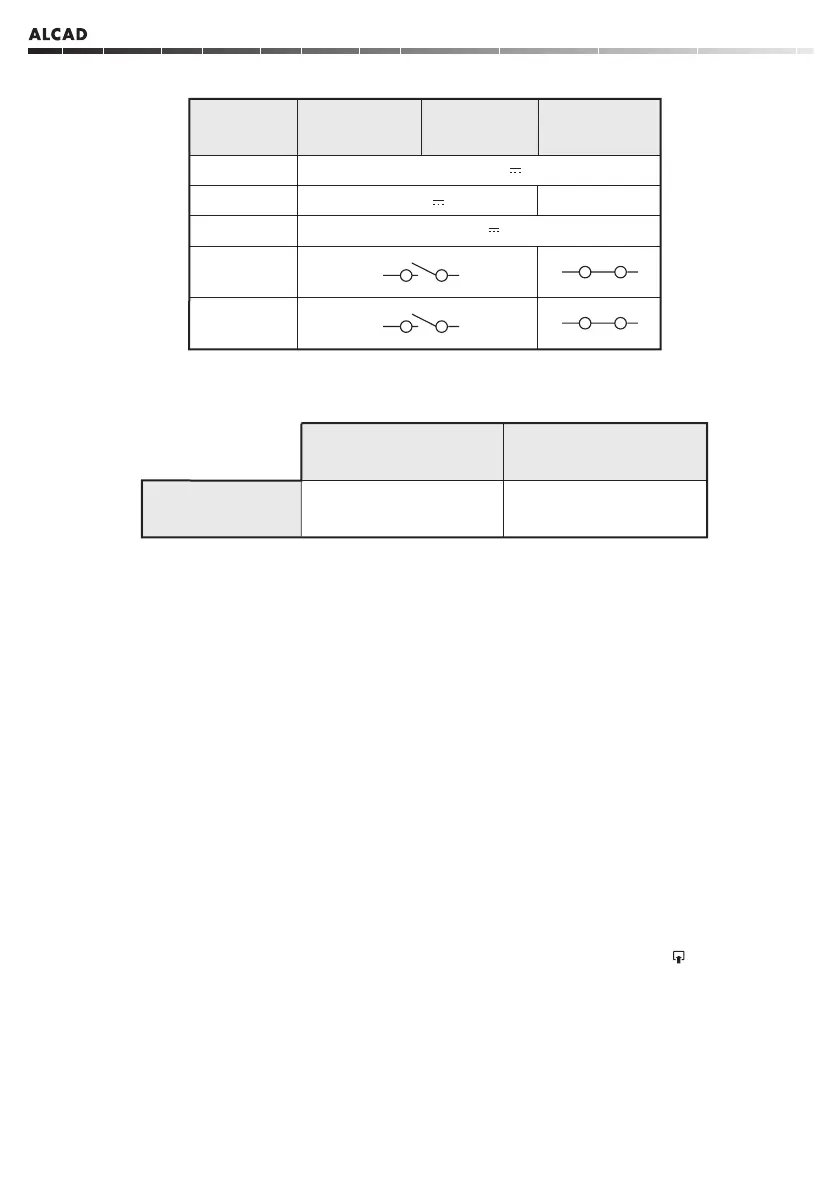

SOPORTE DE CONEXIONES SCM-030 - CONNECTION BRACKET SCM-030 - SUPPORT DE CONNEXIONS SCM-030
BORNAS
TERMINALS
BORNES
INACTIVO
INACTIVE
INACTIF
TRABAJO
WORKING
TRAVAIL
REPOSO
AT REST
VEILLE
10 - 12 V
1 Vpp ±0,25 (75 W)
V1, M
+,
D2D1
,
0 V
24, 25
26, 27
MONITOR MVB-002, MVC-002 - MONITOR MVB-002, MVC-002 - MONITEUR MVB-002, MVC-002
Temperatura de funcionamiento - Operating temperature - Température de travail +5 .. +55 ºC
MVB-002 MVC-002
PANTALLA
SCREEN
ÉCRAN
No funciona nada
Verifique la tensión de red en el alimentador. Verifique que la
tensión entre + y del alimentador sea 17 ± 10% Vdc. Compruebe
si existe algún cortocircuito y soluciónelo. Desconecte el alimentador
de la red durante 1 minuto y vuelva a conectarlo. Si la avería
continúa, desconecte todas las bornas + y del alimentador, y
verifique que la tensión entre + y sea 21 ± 10% Vdc. Si no es
correcta el alimentador puede estar averiado.
No se ilumina el piloto del pulsador de iluminación
Verifique que la tensión entre + y del grupo fónico sea 17 ±
10% Vdc. Si la tensión es correcta, el grupo fónico puede estar
averiado.
No se iluminan los tarjeteros
Verifique que la tensión entre + y del alimentador sea 17 ± 10%
Vdc. Verifique que la tensión entre 9 y 10 del grupo fónico, con
el pulsador de iluminación accionado, sea 17 ± 10% Vdc.
Compruebe que la lámpara no esté fundida.
La placa de calle no emite ningún sonido al llamar
Revise las conexiones entre el grupo fónico y los pulsadores. Si
no detecta el fallo, el grupo fónico puede estar averiado.
Suena la llamada en los monitores/teléfonos pero en la placa
de calle no se oye la confirmación de llamada
Compruebe el ajuste del regulador de volumen de audio en placa.
Si no detecta el fallo, el grupo fónico puede estar averiado.
Si el led rojo de la placa parpadea continuamente
Verifique que ha definido una sola placa de calle como principal.
Compruebe si existe algún cortocircuito en las conexiones D1,
D2 del grupo fónico hacia soporte de conexiones/teléfonos. Si
es el caso, revise las conexiones D3, D2 de los equipos de la
instalación. Si no detecta el fallo, el grupo fónico puede estar
averiado.
Si la placa emite tonos intermitentes al llamar
La llamada no ha sonado en el monitor/teléfono: Compruebe que
el auricular está colgado. Compruebe que el interruptor de
programación del soporte de conexiones/teléfono está en la
posición ON (a la izquierda). Revise la conexión D1, D2 del
grupo fónico hacia los soportes de conexiones/teléfonos. Si es
el caso, revise las conexiones D3, D2 de los equipos de la
instalación. Si no detecta el fallo, el monitor/teléfono o el grupo
fónico pueden estar averiados.
No se oye ningún monitor/teléfono desde la placa de calle
Compruebe el ajuste del regulador de volumen de audio en placa.
Si no detecta el fallo, el grupo fónico puede estar averiado.
No se oye un monitor/teléfono desde la placa de calle
Revise las conexiones del cable entre el auricular y la base del
monitor/teléfono. Compruebe el pulsador de colgado de la base
del monitor/teléfono. Si no detecta el fallo, el monitor/teléfono
puede estar averiado.
No se oye la placa de calle en ningún monitor/teléfono
Compruebe el regulador de volumen de los monitores/teléfonos
en la placa de calle. Si no detecta el fallo, el grupo fónico puede
estar averiado.
No se oye la placa de calle en un monitor/teléfono
Revise las conexiones del cable entre el auricular y la base del
monitor/teléfono. Compruebe el pulsador de colgado de la base
del monitor/teléfono. Si no detecta el fallo, el teléfono puede estar
averiado.
El sonido se acopla.
Ajuste el regulador de desacoplo del grupo fónico (vea paso 1
de la página 21). Si el acoplo persiste baje el volumen de sonido
mediante los reguladores de volumen del grupo fónico.
No funciona el abrepuertas
Con el puente entre las bornas
10 y ,
verifique que la tensión
entre las bornas 12 y 11 del grupo fónico, sea 17 ± 10% Vdc,
realizando un puente entre las bornas 22 y 11. Si no detecta el
fallo, el abrepuertas puede estar averiado.
En instalaciones de múltiple acceso, llamando en una de las
placas de calle no se inhabilitan el resto de placas del sistema.
Compruebe las conexiones D3, D2 entre las diferentes placas del
sistema. Si no detecta el fallo, el grupo fónico puede estar averiado.
En instalaciones tipo urbanización, llamando en una de las
placas de calle exterior no se inhabilitan las placas del edificio
interior al que se llama.
Compruebe las conexiones D3, D2 entre la placa de calle del
edificio hacia los accesorios identificadores de edificio. Si no
detecta el fallo, el grupo fónico o el accesorio identificador de
edificio puede estar averiado.
VERIFICACIÓN DE LA INSTALACIÓN
15 V
VIDEOPORTERO DIGITAL - DIGITAL VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER NUMÉRIQUE
Temperatura de funcionamiento - Operating temperature - Température de travail +5 .. +55 ºC
CRT B/N plana de 4
4 CRT B/N flat
CRT B/N plat de 4
TFT color de 4
4 TFT colour
TFT couleur de 4
