11
SE
Funktioner märkta med (*) kräver extra tillbehör, medföljer ej.
9. INSTALLATION
När detta har förberetts kan du fortsätta.
1. Ta av baksidan på Alde-manöverpanelen.
Tryck in låsen på båda sidorna och dra.

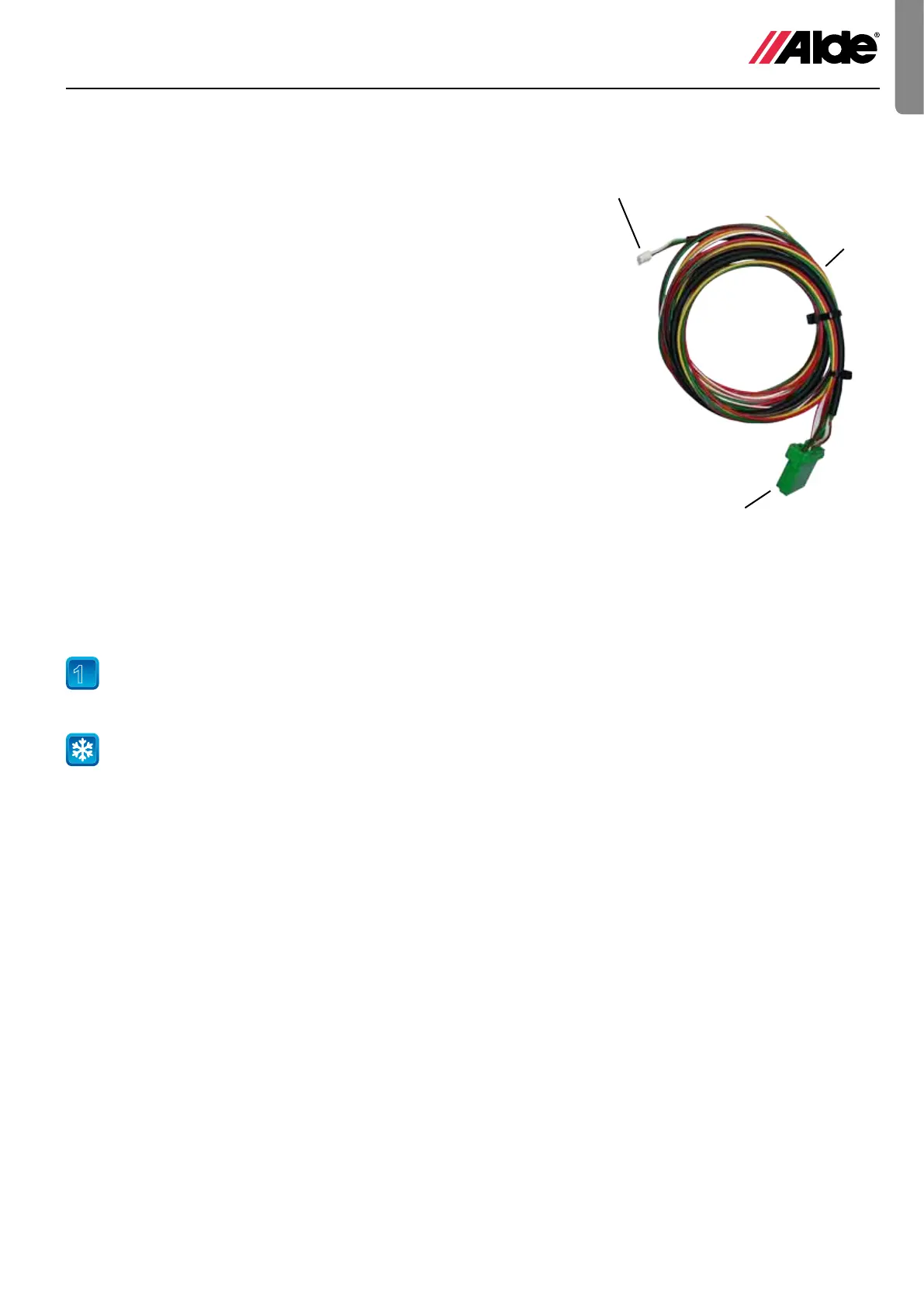

2. Anslut kabeln (1) med den vita 4-poliga kon-
taktentillAlde-manöverpanelen.Detnnsett
kretsschema på insidan av locket till manö-
verpanelens baksida.
Alde-manöverpanel3010och3020serolika
ut på insidan.
3. Anslut den andra änden av adapterkabeln (1)
till modulen med den gröna kontakten.
4. Anslutdenrödakabelntill12V-batteriets
pluspol (+) och den bruna kabeln till mi-
nuspolen (-).
1
Anslut till Alde-manöverpanelen
Anslut till modulen
Följsteg5-7nedanomdetnnsandratillbehörsomskaanslutastillmodulen.Kontrol-
lera att kabellängden för andra tillbehör inte överskrider totallängden.
5. Anslut den gula kabel för extrautgången till ditt tillbehör. Utrustningen kan aktiveras och
avaktiverasmedappenAldeSmartControl.Utgångenfåranvändasför12Voch0,5A.
6. Den gröna kabeln används för styrning av ett kylskåp. Utrustningen kan aktiveras och
avaktiveras med appen Alde Smart Control. Kontrollera om det behövs några andra
enheter för att ansluta kylskåpet och hur det ska anslutas i handboken till det. Utgång-
enfåranvändasför12Voch0,5A.
7. Anslut den röd/vita och bruna kabeln (minus) till ett externt larm, t.ex. ett stöldlarm.
8. Monteramodulenkorrektifordonetochkopplain12V-batterietigen.Antennenfårinte
blockeras av väggar, mellanväggar och möbler så långt det är möjligt.
9. Aktivera kommunikationen med modulen på Alde-panelen.
Detnnsolikanamnberoendepåpanelensversion.Sökefter:
3010613: ”Translator” i inställningsmenyn.
3020013:”Translator”iinställningsmenyn.
3020113:”ThirdPartyPanel”(annanpanel)imenyn”InstalledAccessories”(installeradetillbehör).
Merinformationnnsihandbokentillpanelen.
