INSTRUCTIONS DE MONTAGE FINAL
28
Lowes.com/allenandroth

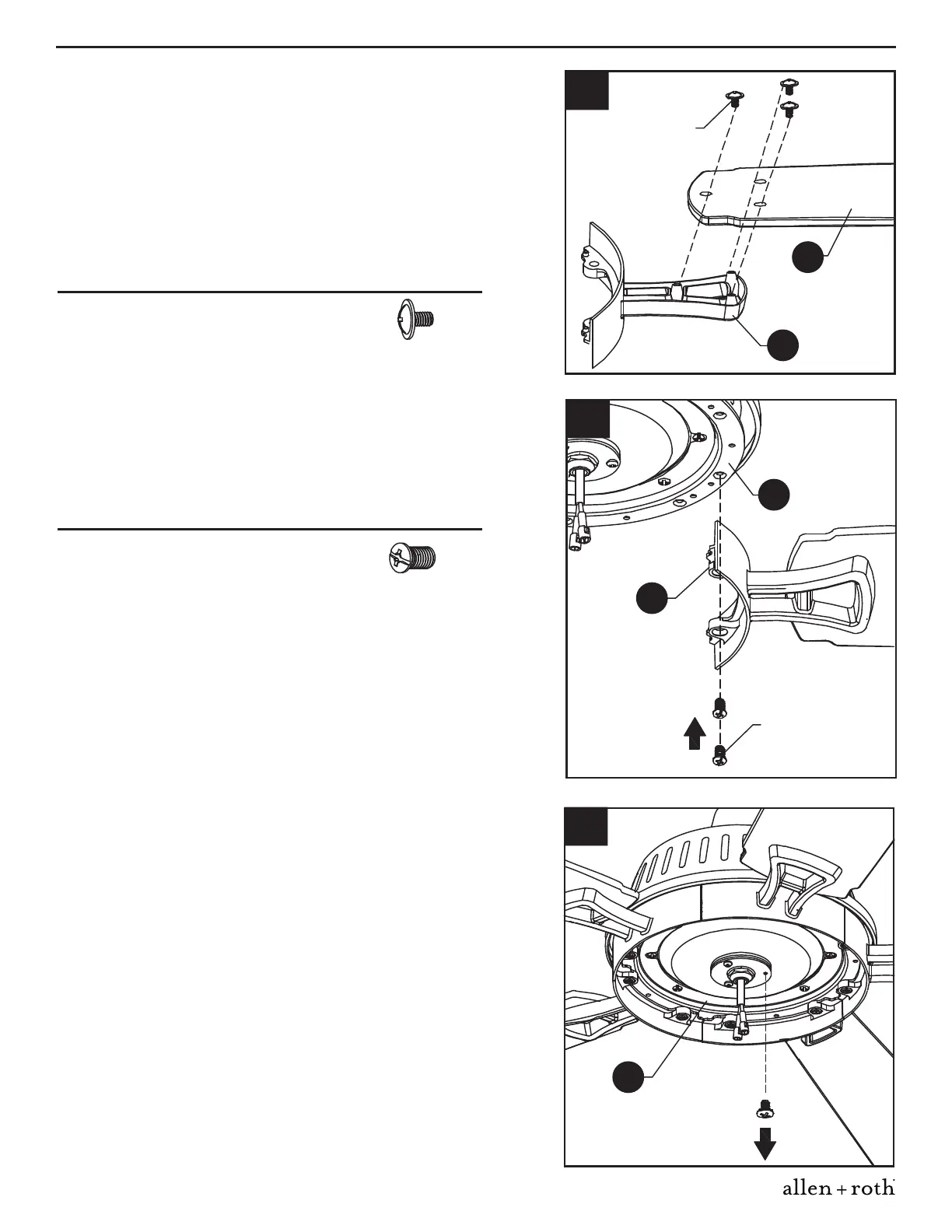

3. Attachez la fixation de pale (K) sur la pale (D) à
l'aide des vis pour pale. Ne serrez pas à fond les vis
de pale tant que chaque vis n'est pas en place.
Ensuite, serrez chaque vis de pale en commençant
par la vis centrale. Répétez l'opération pour les
fixations de pale (K) et les pales (D) restantes.
3
K
D
4. Attachez les fixations de pale (K) au-dessous de
l'ensemble moteur (F) à l'aide des vis pour fixations
de pales.
5.
Retirez de l'ensemble moteur (F) une des vis de
montage et desserrez les deux autres sans les
enlever.
Vis de pale
K
F
4
Vis du support
des pales
F
5
Quincaillerie utilisée
x 15Vis de pale
Quincaillerie utilisée
x 10 Vis du support des pales
