INSTRUCCIONES DE ENSAMBLAJE EN VARILLA
41
Lowes.com/allenandroth

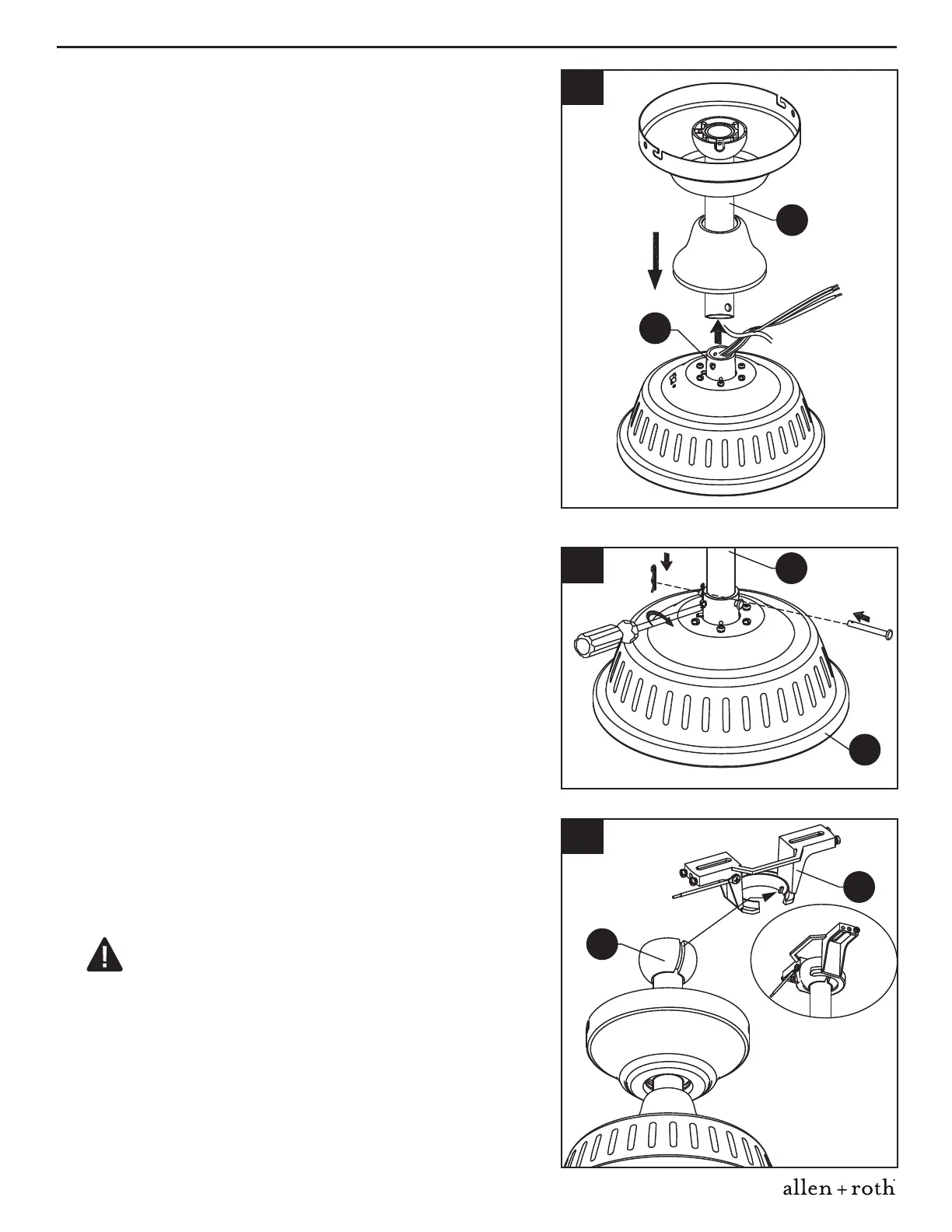

3. Pase los cables desde el conjunto del motor (F) por
la varilla (B); después inserte la varilla (B) en el
acople que se encuentra en la parte superior del
conjunto del motor (F).
3
B
F
4. Pase el pasador de horquilla que retiró
anteriormente por la varilla (B) y el acoplamiento del
conjunto del motor (F); después asegúrelo con el
pasador de horquilla que había retirado. Vuelva a
apretar los tornillos fijadores del acoplamiento.
5. Levante con cuidado el ventilador y apoye la rótula
de la varilla (B) en el soporte colgante (A).
Cerciórese de que la ranura en la rótula esté
alineada con la pestaña en el soporte colgante (A).
4
B
F
5
A
B
PELIGRO: Sea cuidadoso al alinear la pestaña
con la ranura en la rótula. Si no está completamente
acoplado, existe la posibilidad de que se caiga el
ventilador, lo que puede ocasionar lesiones graves o
la muerte.
