INSTRUCCIONES DEL ENSAMBLAJE FINAL
45
Lowes.com/allenandroth

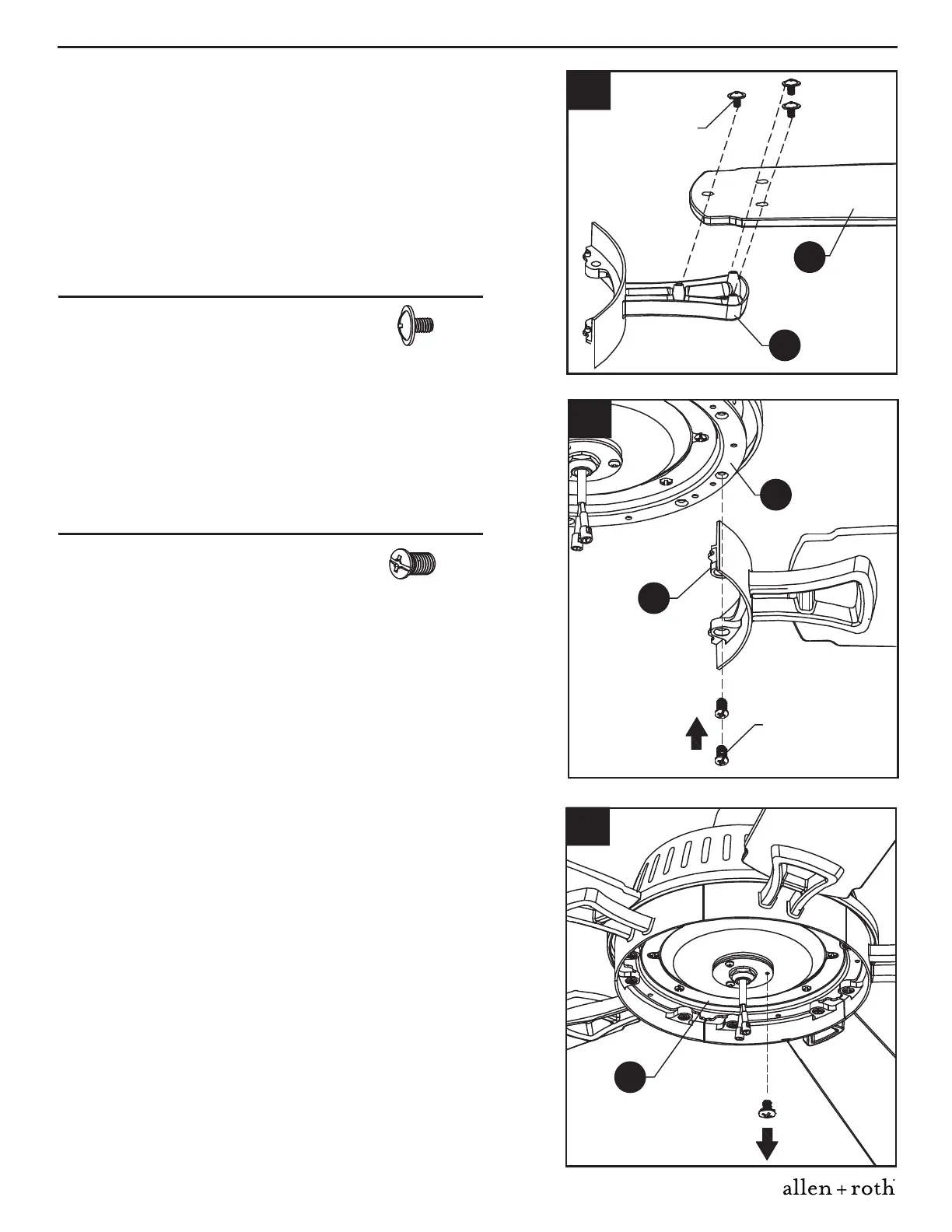

3. Fije el soporte del aspa (K) al aspa (D) con los
tornillos del aspa. No apriete completamente los
tornillos del aspa hasta que todos los tornillos hayan
sido insertados. Después, apriete cada tornillo de
aspa, comenzando con el tornillo del centro. Repita
para los soportes de aspa (K) y las aspas (D)
restantes.
3
K
D
4. Fije los soportes de aspas (K) a la parte inferior del
conjunto del motor (F) con los tornillos de los
soportes de aspas.
5.
Retire uno de los tornillos de montaje ensamblados
en fábrica del conjunto del motor (F) y afloje pero no
retire los otros dos.
Tornillo
del aspa
K
F
4
Tornillo
soporte
del aspa
F
5
Aditamentos utilizados
x 15Tornillo del aspa
Aditamentos utilizados
x 10Tornillo para madera
