37

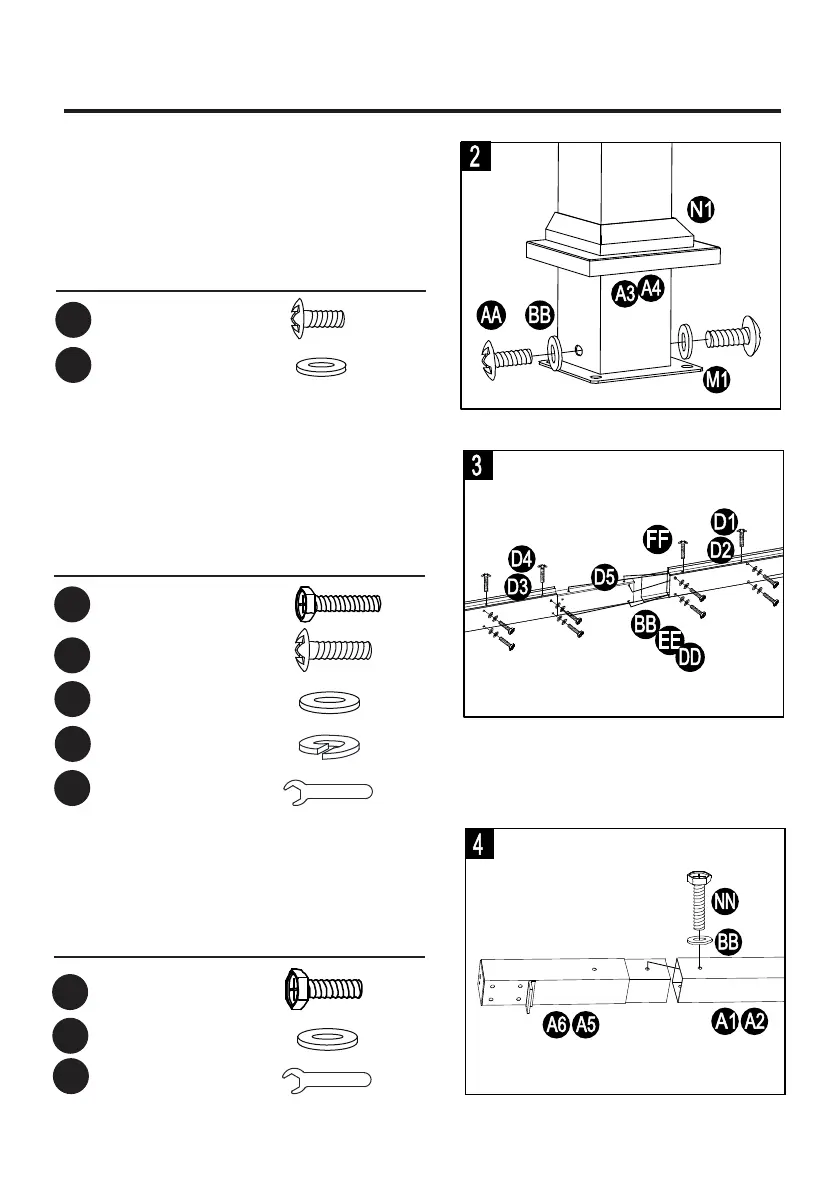

INSTRUCTIONS POUR L’ASSEMBLAGE
2. Insérez les montants (A3 et A4) dans le
capuchon de base (N1), puis fixez la
base (M1) au bas des montants (A3 et
A4) à l’aide de boulons (AA) et de
rondelles (BB).
Quincaillerie utilisée
x 4
x 4
AA
Boulon M6 de 15 mm
BB
Rondelle plate M6
4. Insérez les montants (A5 et A6) dans les
montants (A1 et A2) à l’aide de boulons
(NN) et de rondelles (BB). Serrez à l’aide
de la clé (Z2).
3. Fixez les traverses latérales (D1, D2, D3
et D4) au moyen du raccord de traverse
(D5) et à l’aide de boulons (DD et FF),
de rondelles (BB) et de rondelles à
ressort (EE). Serrez à l’aide de la clé (Z2).
Quincaillerie utilisée
DD
x 16
x 8
FF
BB
x 16
x 16
EE
Z2
x 1
Quincaillerie utilisée
x 2
NN
BB
x 2
Z2
x 1
Boulon M6 de 15 mm
Rondelle plate M6
Clé M6
Boulon M6 de 20mm
Boulon M6 de 20mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
