INSTRUCCIONES DE ENSAMBLAJE
AA
II
FF
AA
II
FF
H
H
H
H
H
B4
B4
B3
B2
B1
B3
B4

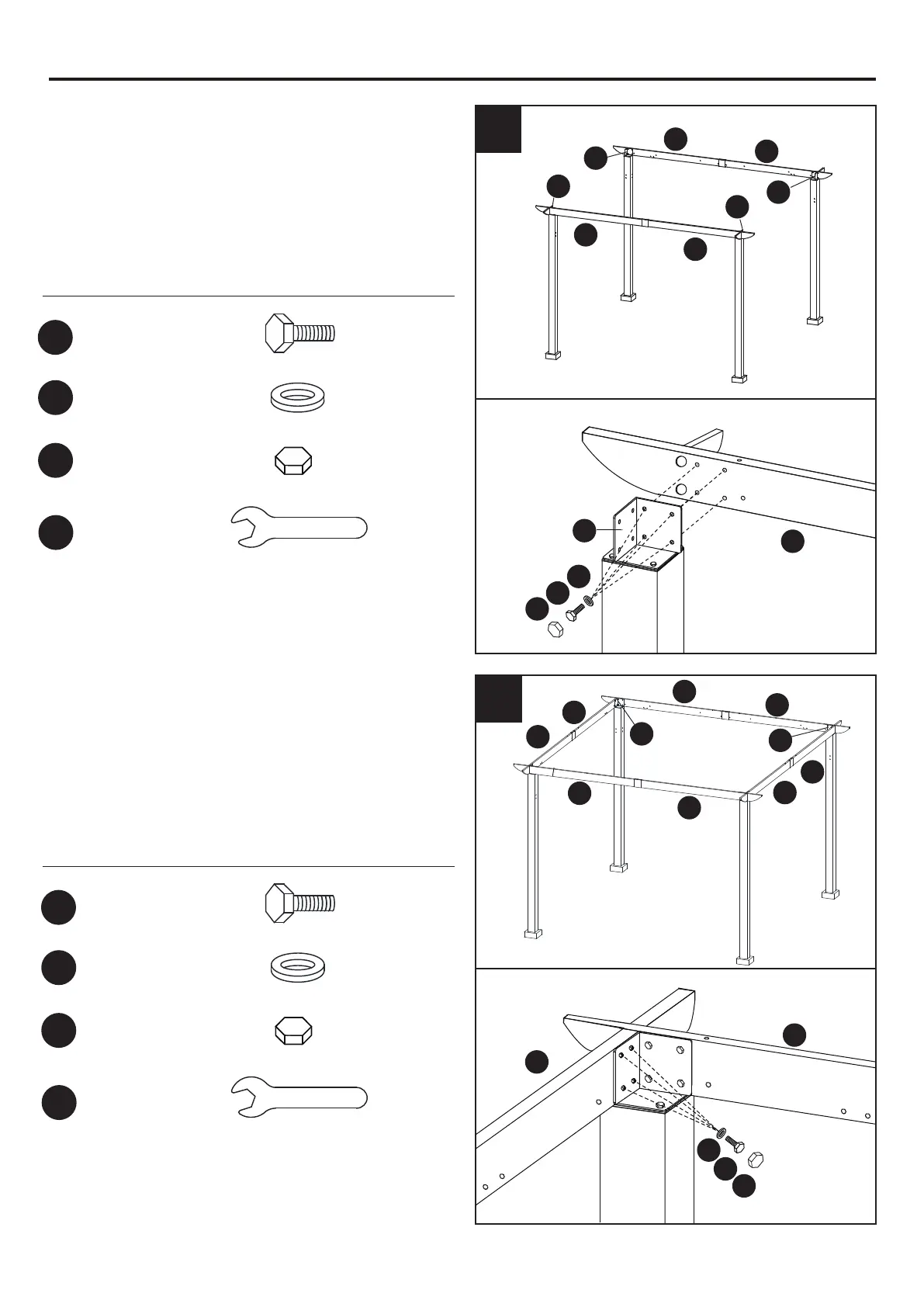

9. Conecte la esquina del poste (H) a la barra
transversal (B1/B2/B3/B4) con el perno (AA) y la
arandela plana (FF). Apriete con la llave
inglesa (NN). Coloque la tapa (II) sobre el
perno (AA).
Aditamentos utilizados
9
Perno M6 x 15 mm
X16
X16
X16
Tapa
Arandela
AA
FF
II
X1
Llave inglesa
NN
H
H
B2
B4
B4
B3
C1
C2
C1
C1
C2
B1
B3
10. Conecte la esquina del poste (H) a la barra
transversal (C1/C2) con el perno (AA) y la
arandela plana (FF). Apriete con la llave
inglesa (NN). Coloque la cubierta para perno (II)
en el perno (AA).
Aditamentos utilizados
10
Perno M6 x 15 mm
X16
X16
X16
Tapa
Arandela
AA
FF
II
X1
Llave inglesa
NN
