Allen + Roth TPPER2401A - Page 33

33
INSTRUCCIONES DE ENSAMBLAJE
AA
AA
II
II
FF
FF
D2
D2
D2
D1
D2
D1
A
A
A
D1
D1
D1

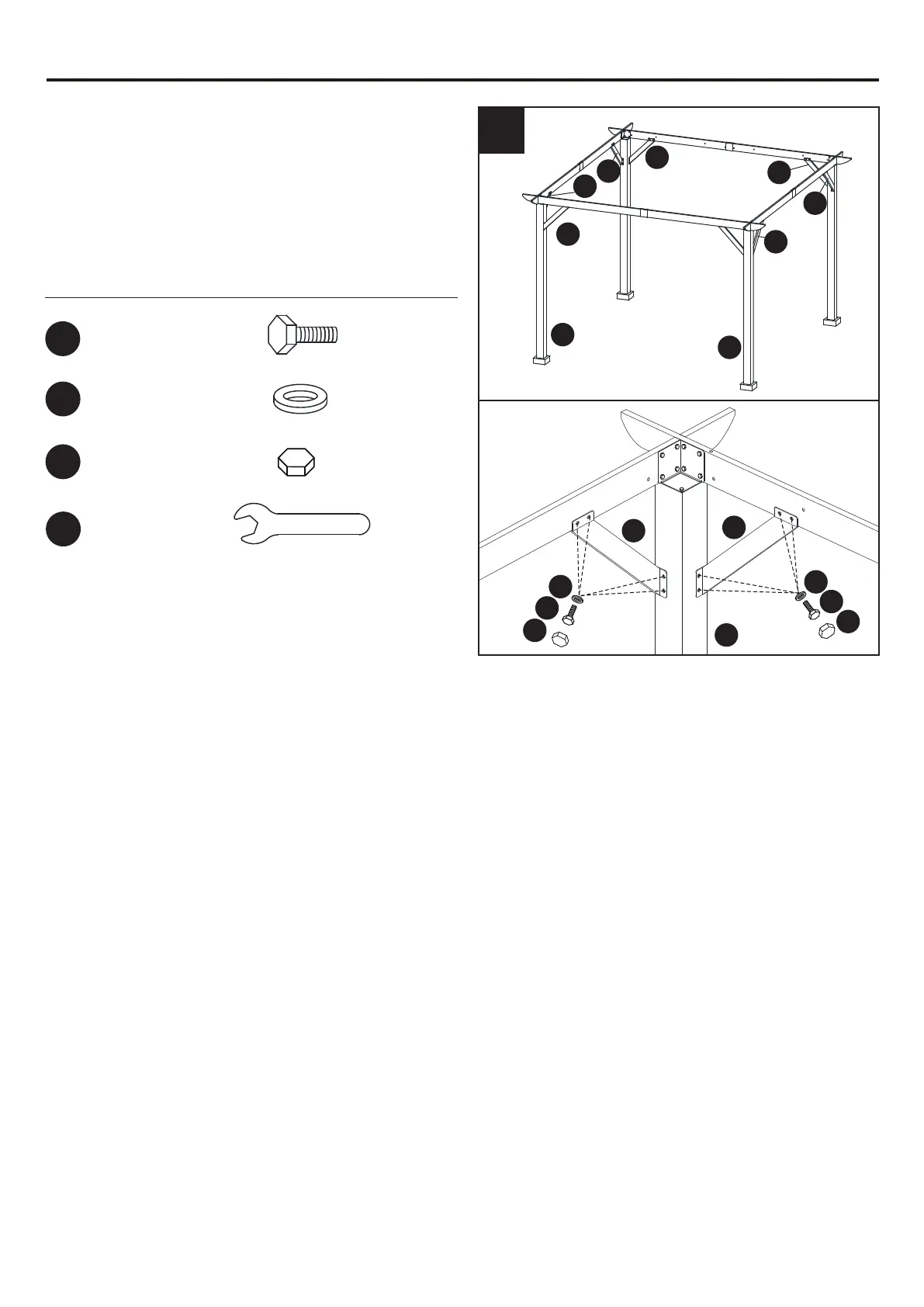

11. Conecte el puntal inclinado izquierdo (D1) y el
puntal inclinado derecho (D2) a la barra
transversal (B1/B2/B3/B4/C1/C2) y el poste (A)
con el perno (AA) y la arandela plana (FF).
Apriete con la llave inglesa (NN). Coloque la
tapa (II) sobre el perno (AA).
Aditamentos utilizados
11
Perno M6 x 15 mm
X32
X32
X32
Tapa
Arandela
AA
FF
II
X1
Llave inglesa
NN
