34
INSTRUCCIONES DE ENSAMBLAJE
C1

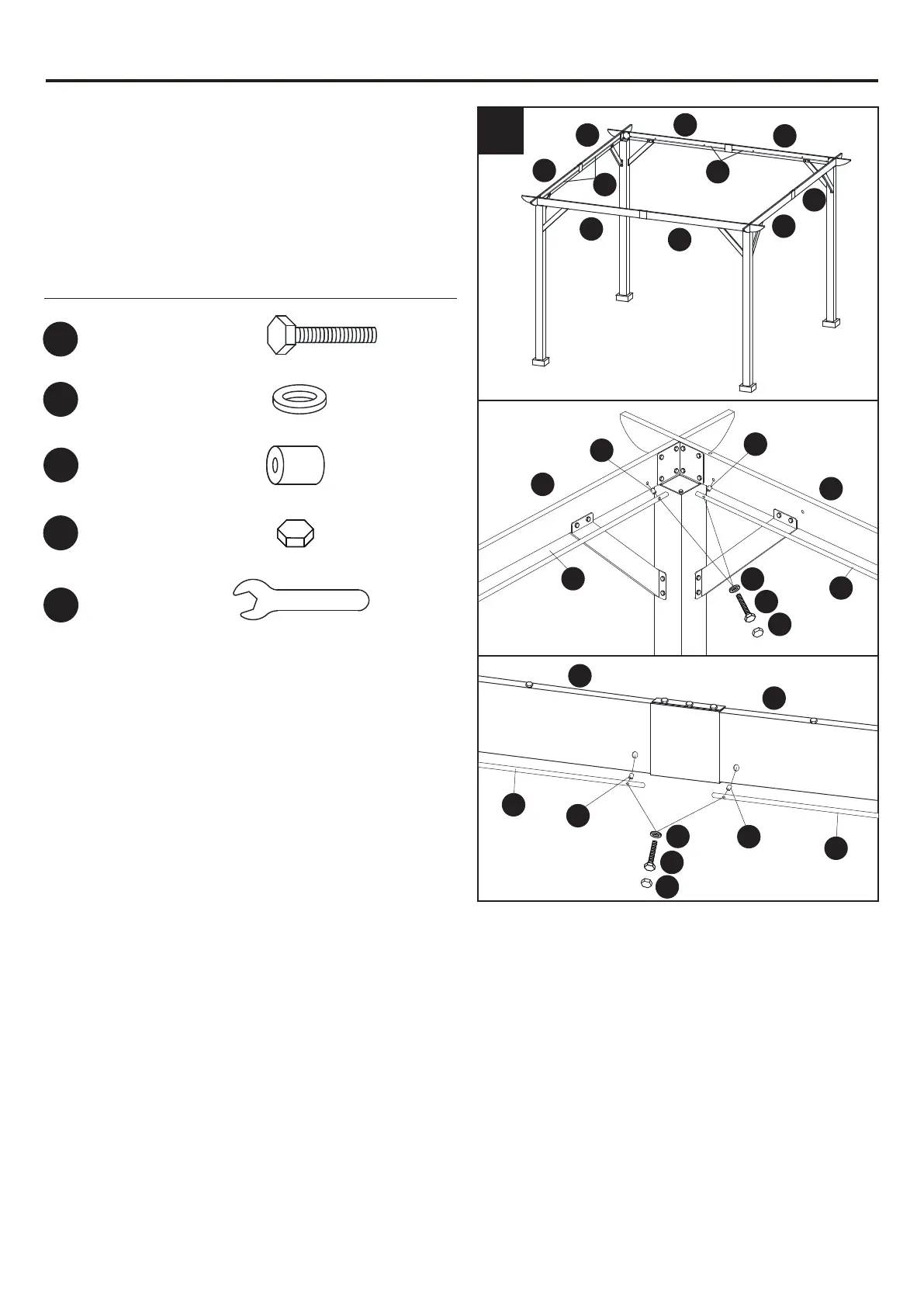

12. Conecte el tubo de la pared lateral (J) a través
del bloque separador (JJ) a la barra transversal
(B1/B2/B3/B4/C1/C2) con el perno (DD) y la
arandela plana (FF). Apriete con la llave
inglesa (NN). Coloque la tapa (II) sobre el
perno (DD).
Aditamentos utilizados
12
Perno M6 x 45 mm
X16
X16
X16
Tapa
Arandela
DD
FF
X16
Bloque separador
JJ
II
X1
Llave inglesa
NN
J
B4
B4
B3
B4
B3
C1
C1
C2
B1
B2
C1
C2
J
FFJ
JJ
JJ
J
DD
II
J
J
JJ
JJ
FF
DD
II
