35
INSTRUCCIONES DE ENSAMBLAJE
F F
F F
F F
G2 N4
G2 N4
N4

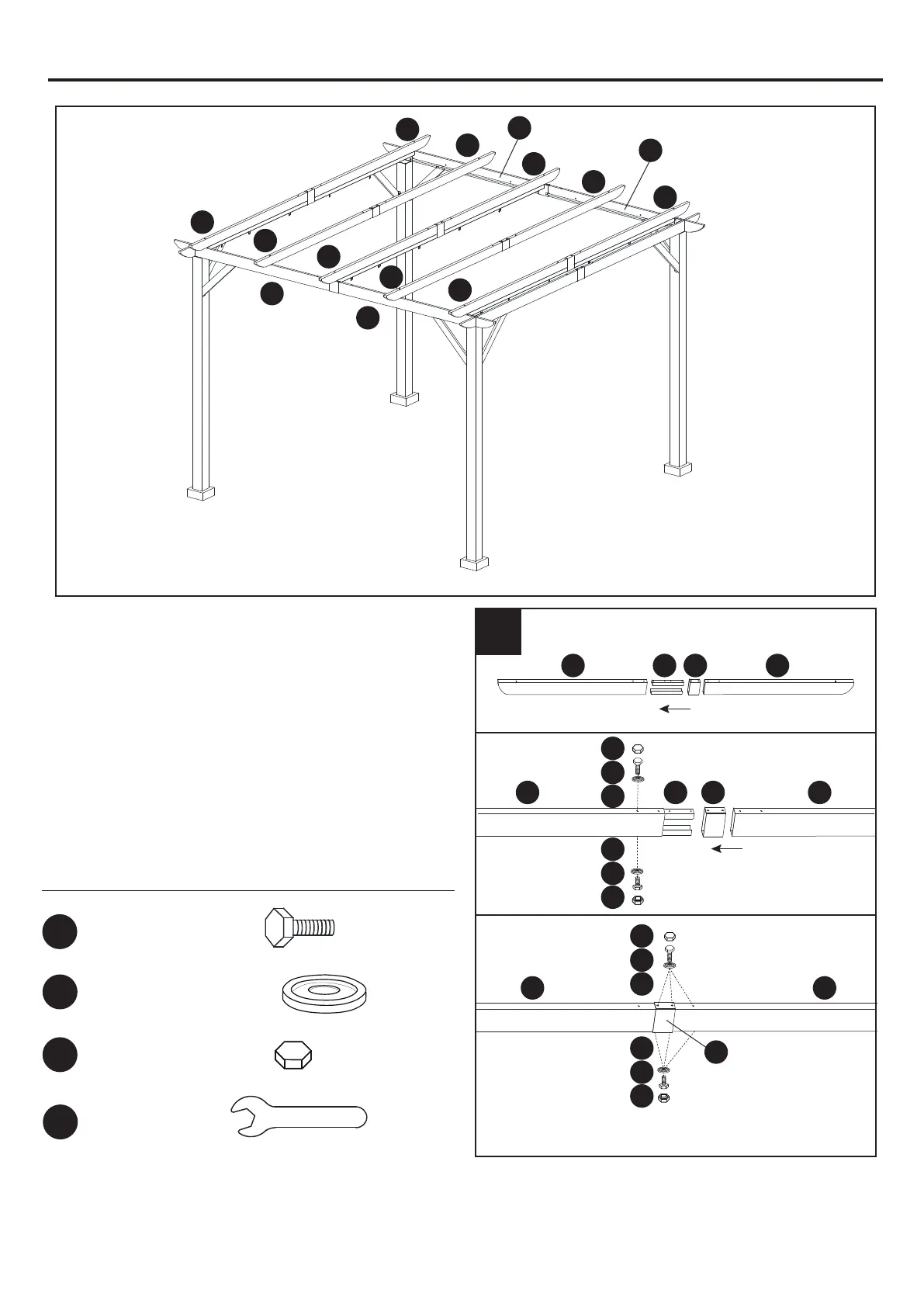

13. Inserte el conector (G2) en la barra transversal
superior (F) y conéctelos con el perno (AA) y la
arandela de plástico (GG). Inserte el protector de
barra transversal superior (N4) en la barra
transversal superior (C1). Conecte la barra
transversal superior (F) y el protector de la barra
transversal superior (N4) al conector (G2) con el
perno (AA) y la arandela de plástico (GG).
Apriete con la llave inglesa (NN). Coloque la
tapa (II) sobre el perno (AA).
Aditamentos utilizados
13
Perno M6 x 15 mm
X16
X16
X16
Tapa
Arandela de plástico
AA
GG
II
X1
Llave inglesa
NN
AA
FF
II
AA
II
FF
AA
FF
II
AA
II
FF
E
E
E
E
E
E
F
F
F
F
B3
B4
B1
B2
