Icônes de fonctionnement
Le tableau ci-dessous contient des icônes de fonctionnement
qui peuvent se retrouver sur l’unité, ainsi que la signification
de chaque icône.
Icône Signification Icône Signification
Sous tension Soulever la tour
d’éclairage
Hors tension Abaisser la tour
d’éclairage
Arrêt du moteur Vidange de l’huile
à moteur
Moteur en
marche
Liquide de
refroidissement
du moteur
Démarrage du
moteur
Drain de
confinement du
liquide
Préchauffage du
moteur
Disjoncteur
Horomètre Déconnecter le
disjoncteur
Éclairage
intérieur de la
remorque
Mise à la masse
Éclairage de
travail
Caractéristiques et commandes
Le produitAllmand
®
Maxi-Lite
®
Light Towerest conçu pour
être utilisé comme appareil d’éclairage fixe pour illuminer de
grandes zones.
Identifier les caractéristiques et contrôles de la machine en
comparant les Figures 1à3 avec les tableaux suivants.
ConsulterTransportetUtilisationpour des informations
détaillées sur chaque caractéristique et commande.
Avant
1

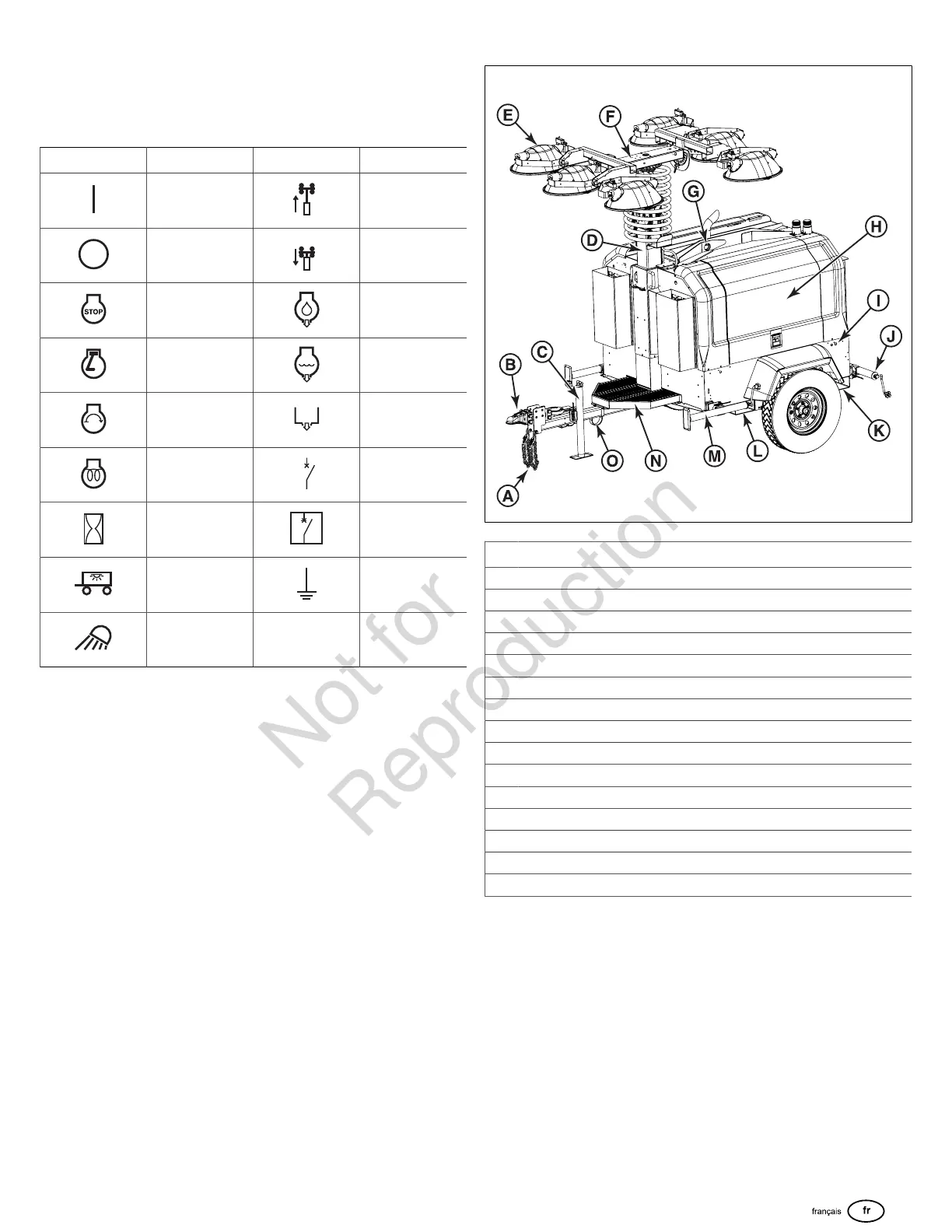

Réf.Description
 A Chaînes de sécurité (2)
 B Anneau lunette pour bride de raccordement de la remorque
C Vérin de flèche
D Tour d’éclairage hydraulique
E Assemblage d’éclairage (4 ou 6, selon le modèle)
F Barre de lumières
G Œillet de levage
H Porte d’accès du compartiment moteur
I Cosse de mise à la masse
J Longeron arrière et cric du stabilisateur (chaque côté)
K Passage de fourche arrière/Point de fixation (chaque côté)
L Passage de fourche (chaque côté)
M Longeron avant et cric du stabilisateur (chaque côté)
N Plaque de marchepied
O Boucle d’amarrage avant
Arrière
